如何在CAD中要画指定角度的圆弧？

方法一：

1，先画一个半径为R圆

2，画一条通过圆心的水平直线

3，使用“旋转"命令，旋转角度A

4，重新画”步骤2“中直线 （若在旋转时选择了“复制C”选项此步可省略）

5，TR修剪删除不需要的圆弧和直线，留下的即为半径为R，角度为A的圆弧

方法二：

[wechat key=验证码 reply=回复关键字]

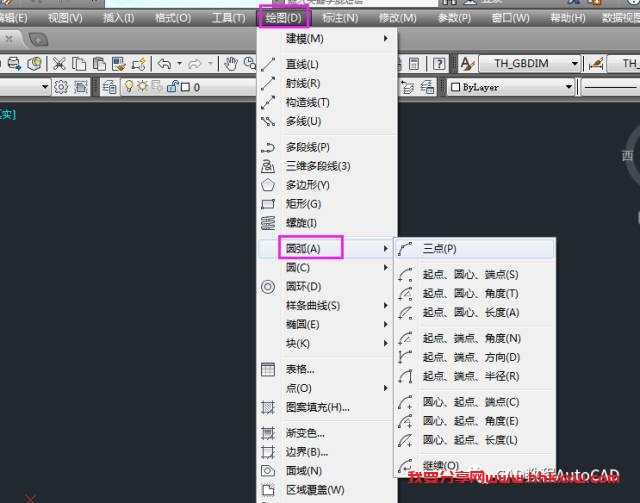

1，选择工具栏---绘图---圆弧，就会出现画圆弧的十一种画法

2，根据需要可选择的有以下3种命令

起点、圆心、角度（T）

起点、端点、角度（N）

圆心、起点、角度（E）

[/wechat]

3，根据已知条件选择相应合适的命令绘制圆弧即可。

比如利用已知角度的圆弧进行拉长命令LEN调整圆弧的圆心角至自己需要的角度。
