图形单位的设置：

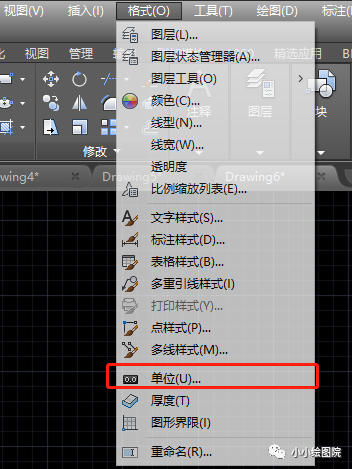

在菜单栏中找到“格式”>"单位“（输入快捷键”UN“回车），弹出“图形单位”对话框。

在对话框中如果你选的是acadiso.dwt图形样板，也就是公制的样板，你打开图形就会发现图形单位默认是毫米。如下图所示：

而毫米也就是我们正常的绘图单位，再看下长度精度有没有问题，就可以了。

而如果我们打开的是acad.dwt英制的图形样板，它的默认单位就是“英寸”了。

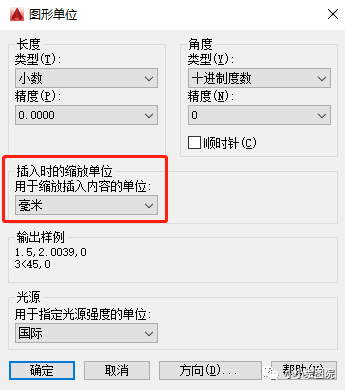

不知道大家有没有注意到，毫米单位的上面写了一句话：“插入时的缩放单位，用于缩放插入内容的单位”。这句话的意思是：在插入图块或外部参照时，当被插入的图形单位跟当前图形文件单位不同时，需要进行尺寸转换并对图形进行相应比例缩放，使图形的尺寸保持一致。比如说将一张按英寸为单位画的图纸插入到一张按毫米画的图纸时，这个图形单位会告诉CAD软件，插入的图纸需要放大25.4倍，也转换成毫米为单位的图纸。如下图所示：

[wechat key=验证码 reply=回复关键字]

两个相同长度的图形，一个单位是英寸，另一个是毫米。

[/wechat]

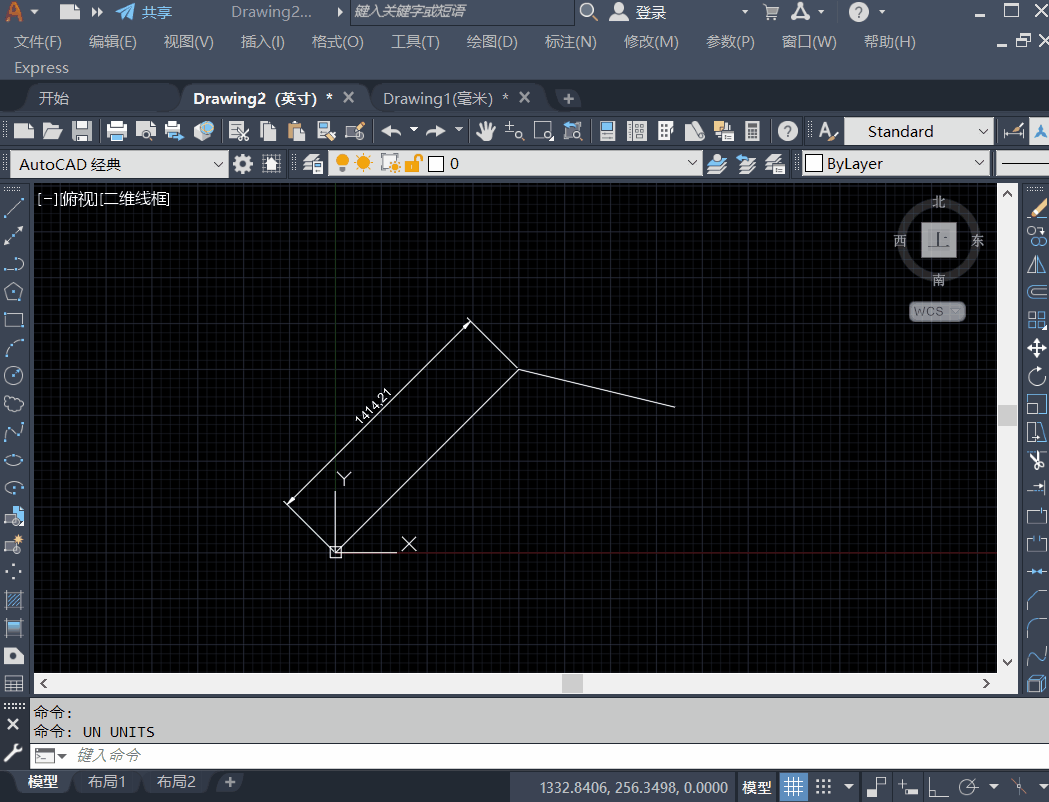

然后在毫米单位文件中插入英寸单位文件，见下图：

大家会发现插入的英寸单位图形被转变了尺寸，放大了25.4倍。
‍‍‍总结：

CAD绘图前的图形单位设置是必要的。当然图形样板的选择更是重要！
