坐标输入的基本操作：

绝对坐标：

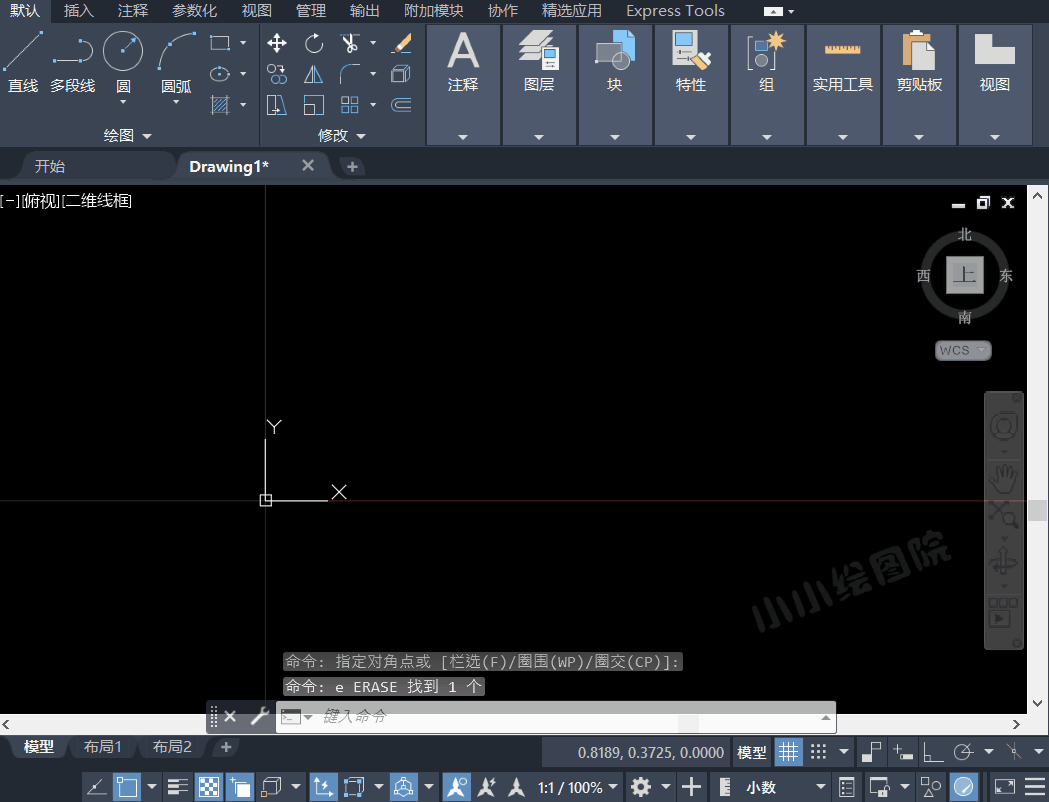

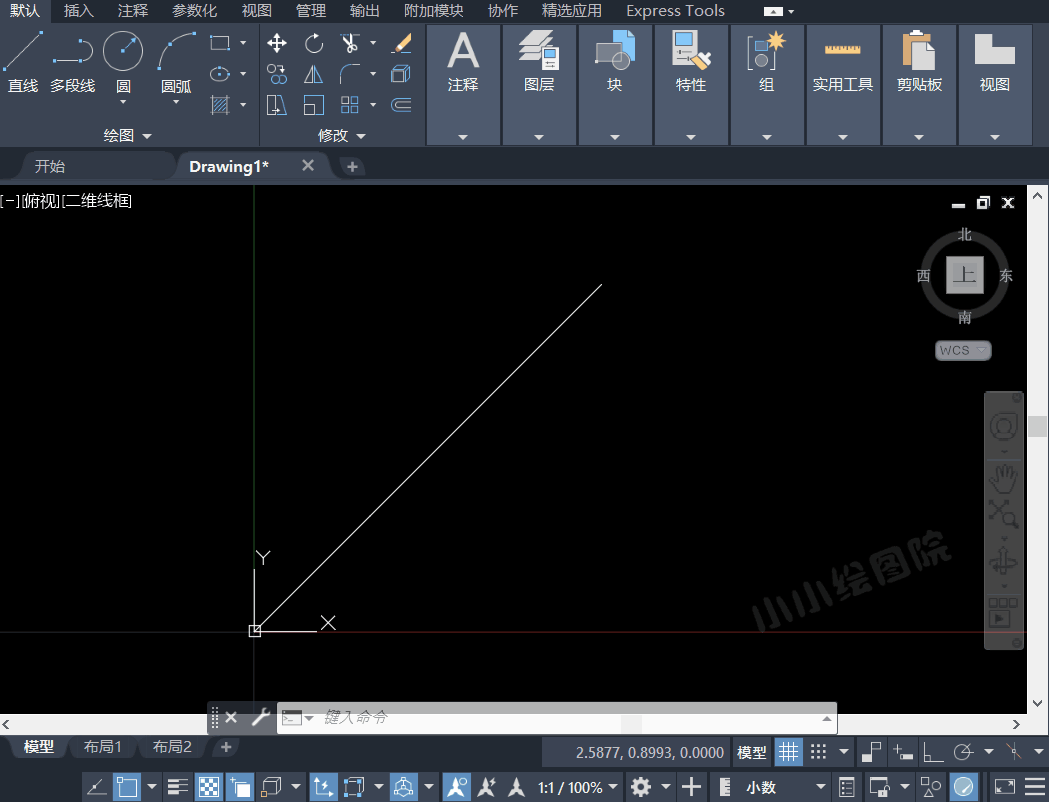

在CAD中输入坐标之前应该是有个命令的前提，输入命令以后指定第一点坐标，这里我们用PL线的绘制来跟大家演示一下绝对左边的输入，点击PL直线工具或直接输入“PL”命令回车，然后在命令行中输入“0，0”，然后回车，此时你会发现CAD直线的起点定位在原点的位置，然后提示输入第二点坐标，接着在命令行输入“1，1”，然后回车，此时直线的第二点就定位在“1，1”的位置上，如下图所示。

CAD坐标的输入及动态输入详解

相对坐标：

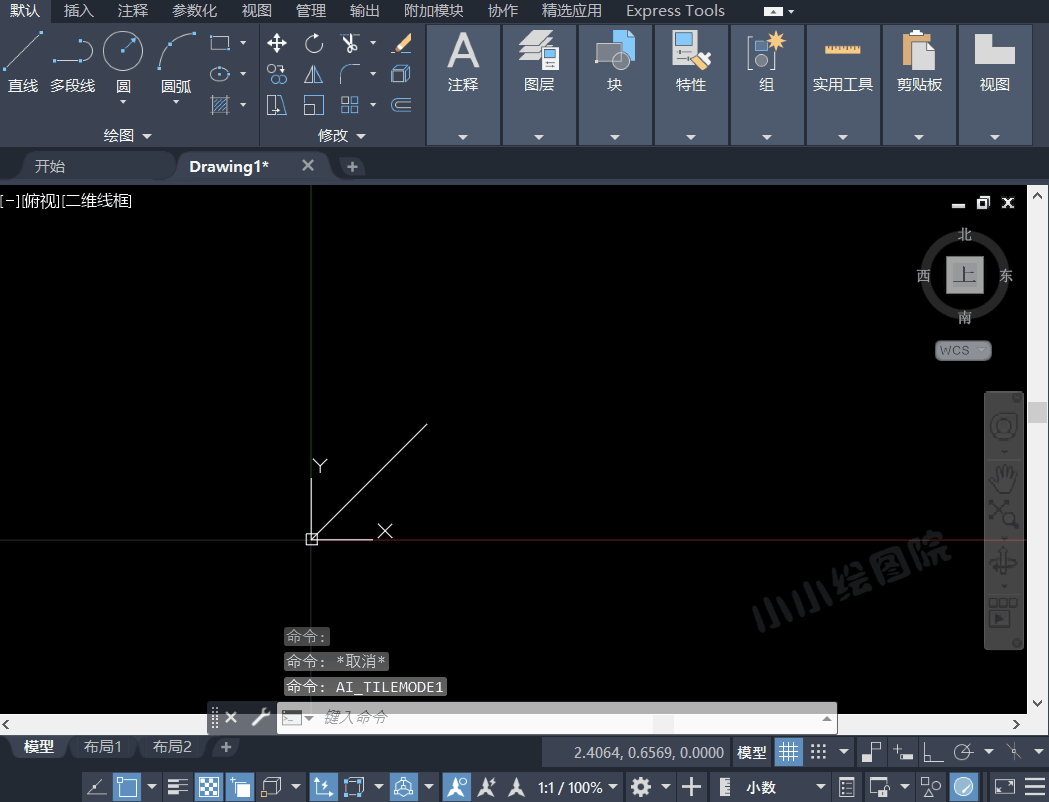

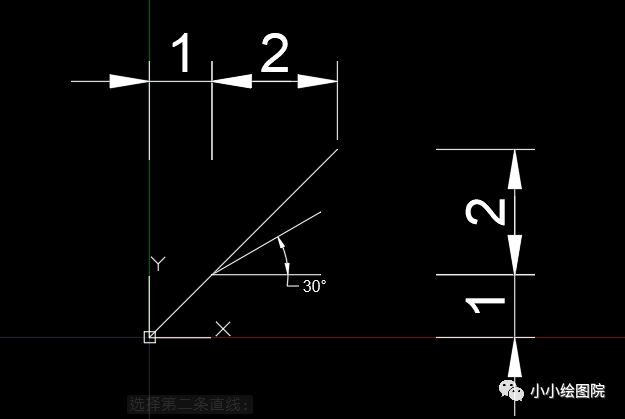

1.依然是点击PL直线工具或直接输入“PL”命令回车后，在CAD命令行中输入“1，1”，然后第二点（因为相对坐标都是有相对于是上一个点而言的，所以第一个点一定是绝对左边，第二个点就可以换成相对坐标）在命令行输入“@2，2”（这表示端点距离当前起点的x轴为2，距离y轴为2），然后按回车键确定，如下图所示。

CAD坐标的输入及动态输入详解
