CAD坐标动态输入如何开启和关闭及绘图方式

编辑：建筑人来源：网友投稿更新时间： 23-05-16 11:11:58

CAD中动态输入的设置：
动态输入如何开启和关闭：

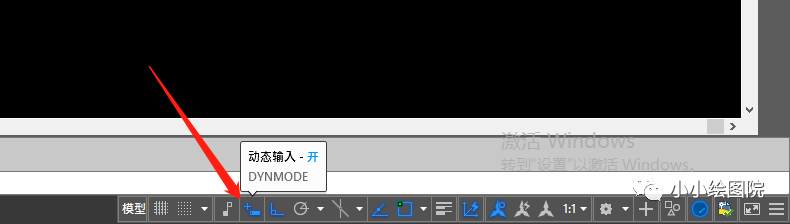

1，找到操作界面下的状态栏，里面的DYNmode图标，点击，就打开了动态输入功能，动态输入开启状态下，状态栏的图标是蓝色亮显状态。

CAD坐标的输入及动态输入详解

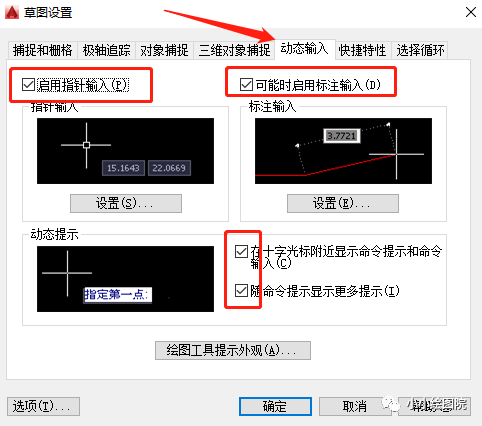

2，找到工具栏里面的“工具”>“绘图设置”打开“草图设置”对话框，将动态输入栏里面的启用指针输入，可能时启用标注输入及下面的两个选项前对勾都点上，确定，就打开了动态输入。

CAD坐标的输入及动态输入详解

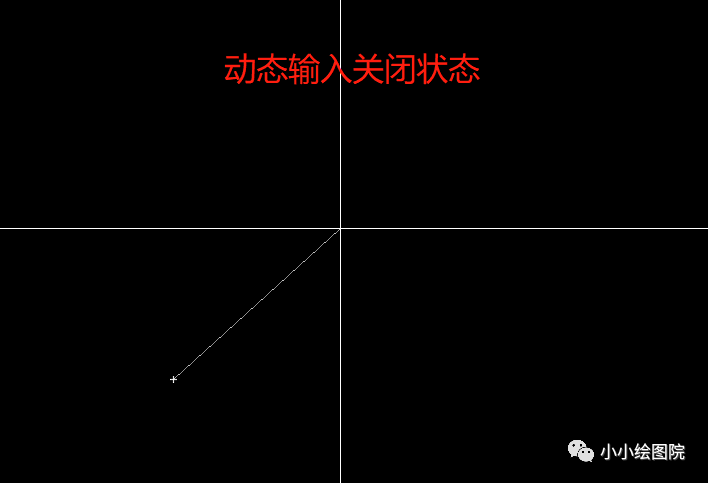

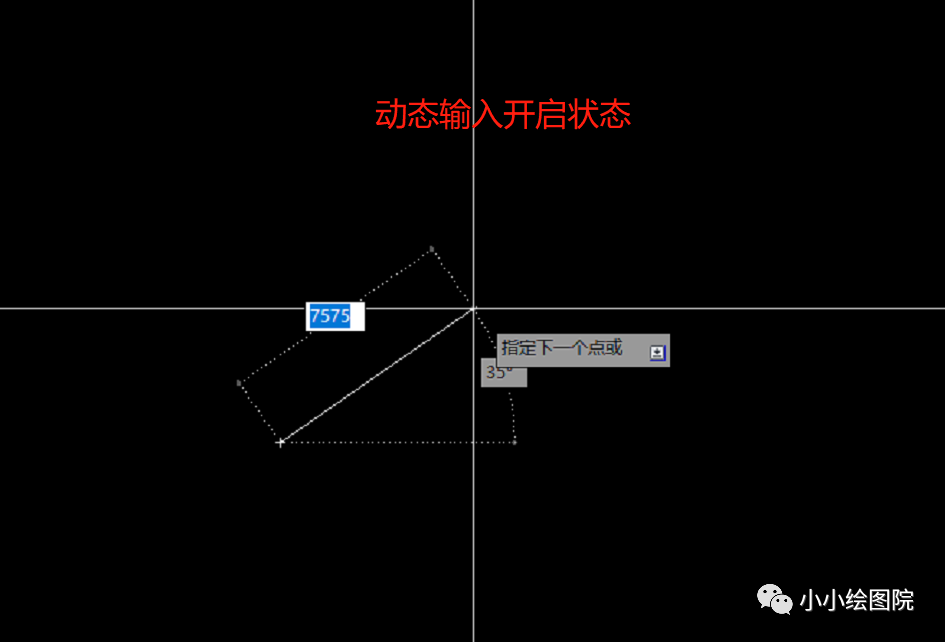

启用动态输入功能，可以直接在光标附近显示信息、输入值，比如画一条直线或一个圆时，会显示其尺寸大小，圆的半径大小等，数值会随着鼠标的移动而变化。

CAD坐标的输入及动态输入详解

CAD坐标的输入及动态输入详解

动态输入开启状态下的绘图方式：

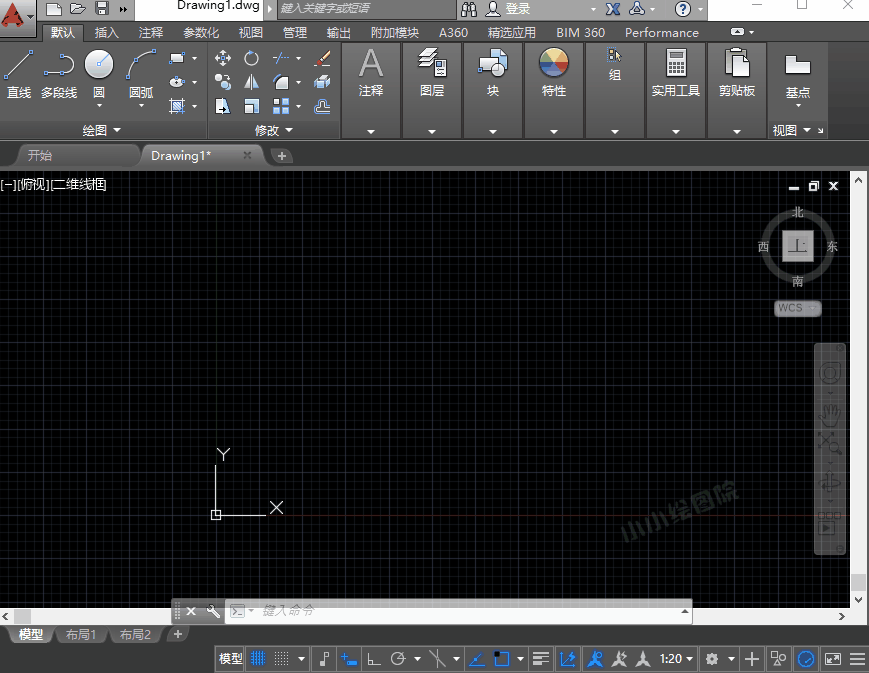

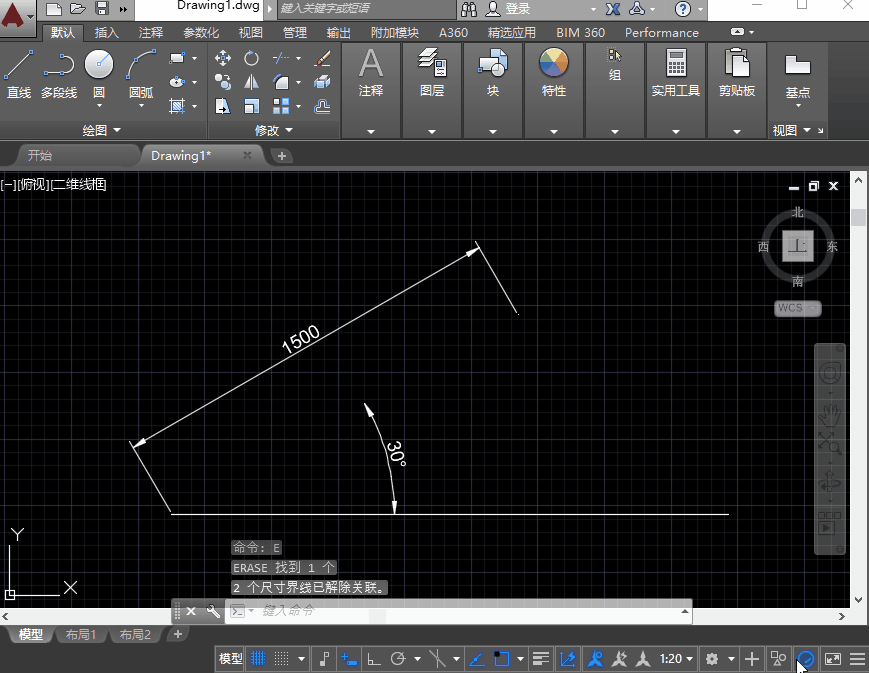

1，我们绘制一条与水平向成30°角的斜线，长度1500。直接点击命令“L”>回车，随意点第一点以后，将鼠标移动至动态标注角度为30°时，输入长度1500。如果觉得这个方式需要鼠标调整角度的话，你也可以直接指定第一点后，直接输入“1500<30”,可以达到相同的效果，如下图所示：

CAD坐标的输入及动态输入详解

CAD坐标的输入及动态输入详解

2.[wechat key=验证码 reply=回复关键字]

动态输入下直接输入坐标也是可以的（动态输入打开状态下不用点击命令行），输入“L”命令回车后，输入第一点左边“0,0”，然后提示输入第二点（动态输入默认第二点是相对坐标）输入“1000，1000”（这表示端点距离当前起点的x轴为1000，距离y轴为1000），然后按回车键确定，如下图所示。
CAD坐标的输入及动态输入详解

[/wechat]

3.如果想再动态输入下输入绝对坐标，也是可以的，直接在输入坐标前提前输入“#”，就可以了。
总结：
CAD中的坐标输入是学习CAD绘图的最基本操作，掌握好坐标的输入可以使你的绘图更加的快捷，得心应手，动态输入是为了方便坐标输入而设置的辅助输入状态，可以使坐标输入更加方便，这里需要注意一下动态输入开启状态下，仍然可以在命令行进行坐标输入，且坐标输入规则不变，动态输入状态下增加“@”“#”两种前缀，同时可以达到相对和绝对坐标的输入。
