CAD软件插入图块时看不到图块或者距离很远怎样解决这个问题？

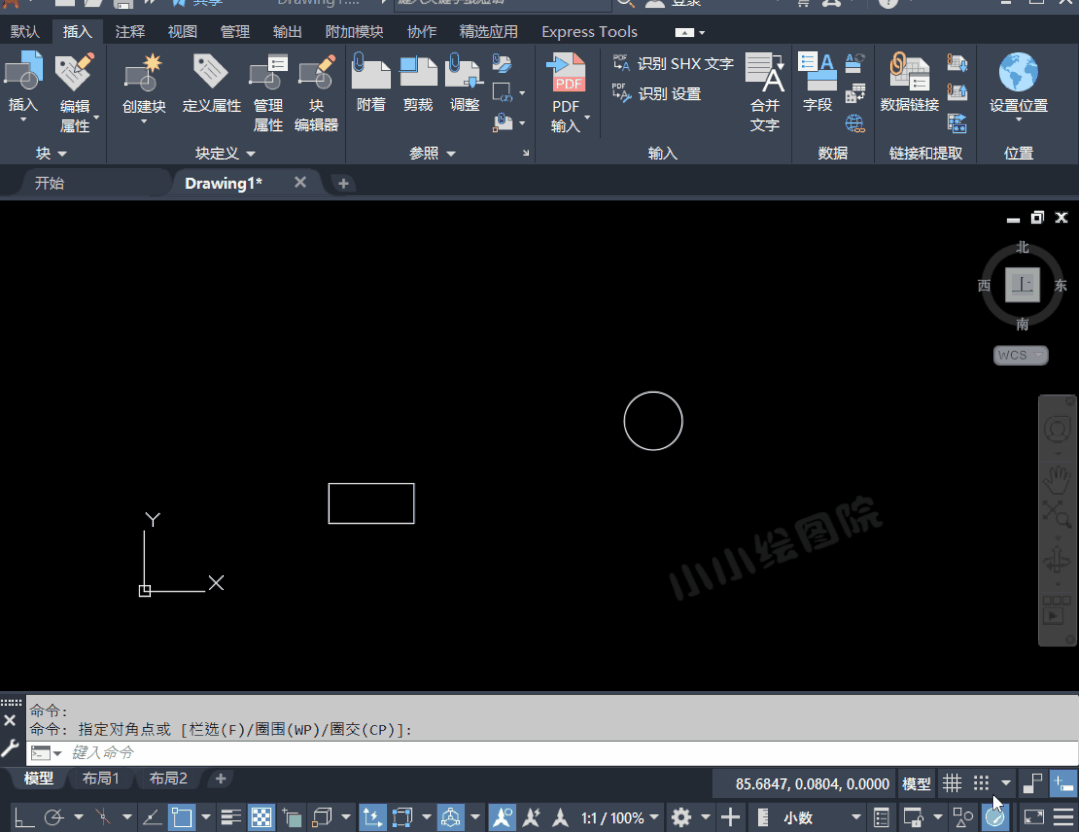

在我们平时绘制图形的过程中，常常需要在各图形文件之间借用图形，互相导入图块，有时候在插入图块的时候会发现，找不到图块或者距离鼠标点很远如下图所示：

为什么会出现这种情况呢？

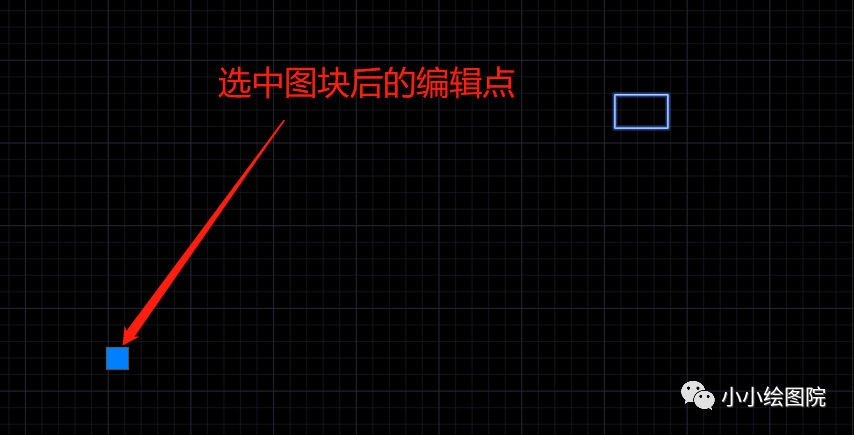

其实这是因为CAD软件插入图块时是以图块的基点为插入点的（默认设置），当我们的图块基点不在图形上或者距离图形很远时，就会出现，找不到图块或者发现图块距离插入点远的情况出现。（基点就是在选中图块后的编辑点）

那么知道原因以后怎么解决这个问题呢？

第一种，你可以将图块炸开，然后再重新组合成块，自己组合的块基点都是在图形上的，这种做法有一点弊端，在原图形中炸开图块以后，图形中的原图块定义其实还是存在的，当你在图块名称中寻找时还是可以找到原来基点很远的图块，这就无形中增加了内存占用，以及不能再命名相同块。（当你以新建块代替原有块时，图形可能会发生该改变），当然如果图形很小就不必要考虑这些问题。

第二种[wechat key=验证码 reply=回复关键字]

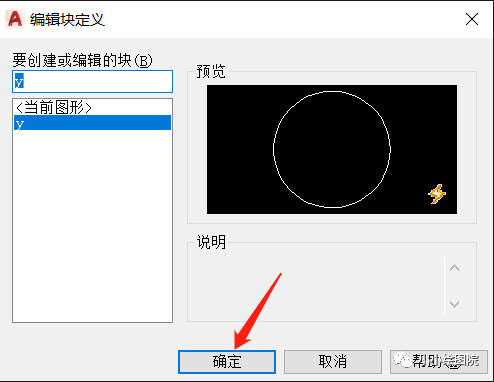

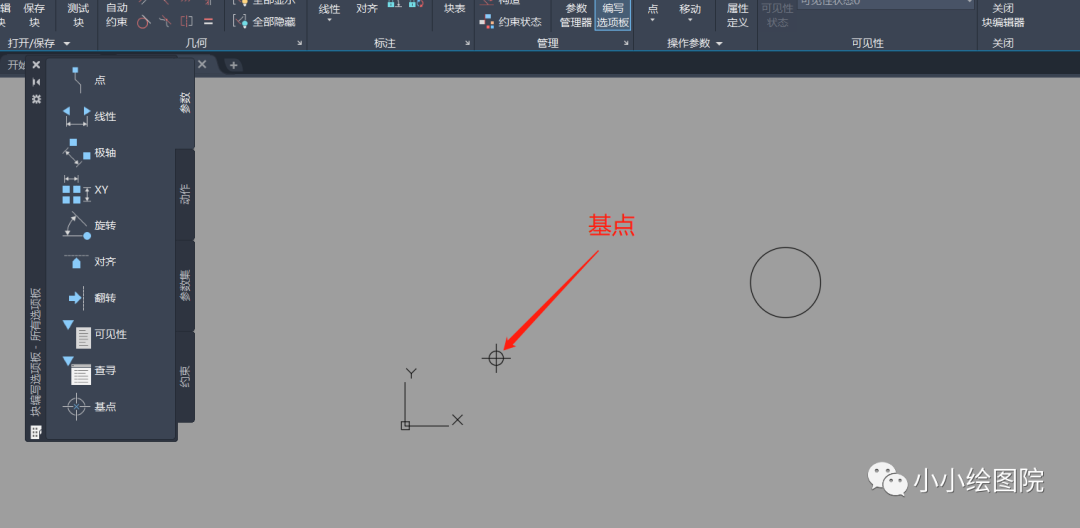

方法就是双击图块，弹出编辑块定义对话框，然后点击确定，进入图块编辑器，找到基点，将基点移动至图块中间（或者想要插入点的位置）。

[/wechat]

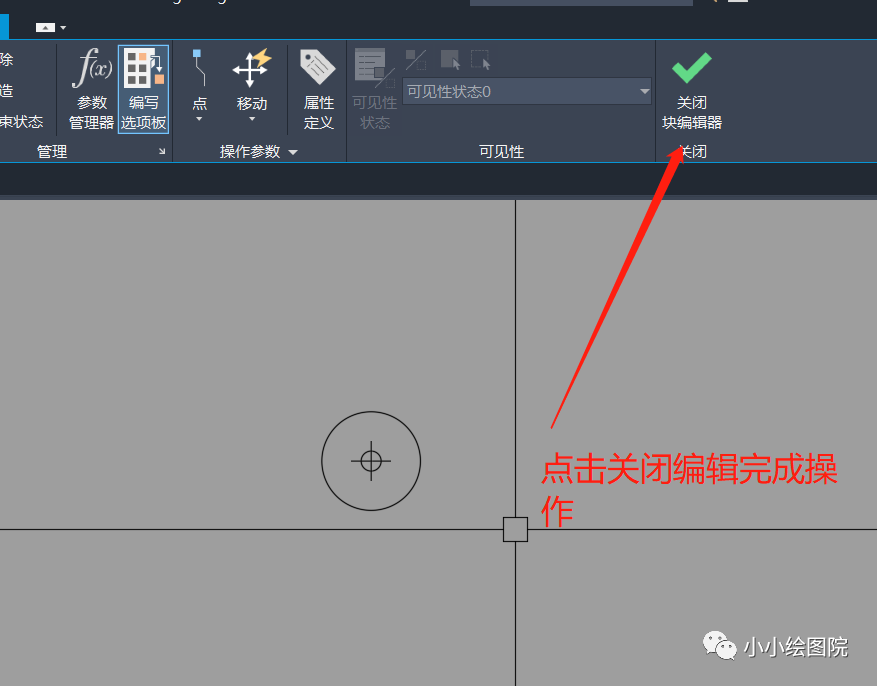

这个时候你就会发现图块移动到了原来的基点位置。如下图所示。
