用CAD提供的虚拟打印驱动打印大尺寸图片的正确操作

我们在平时应用CAD与不会用CAD的业主或他人沟通的时候，常常需要将图纸导出成为PDF或者图片格式，有些行业也需要将CAD图形导出成为高分辨率的图片，然后其他二次深化软件（PS，AI）等平面设计软件中去。

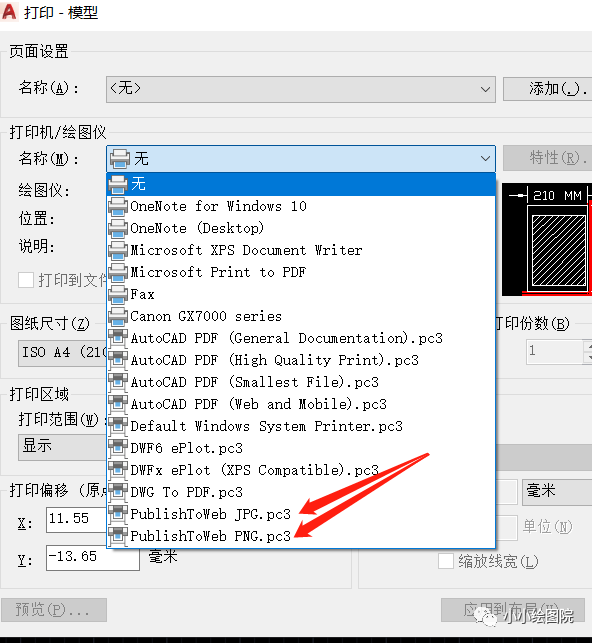

其实，CAD本身是带有JPG及PNG虚拟图像打印机的，要将CAD图纸输出成高分辨率的光栅图像其实非常简单，利用CAD提供的虚拟打印驱动，通过正常的打印操作就可以导出图片文件（如下图所示）。

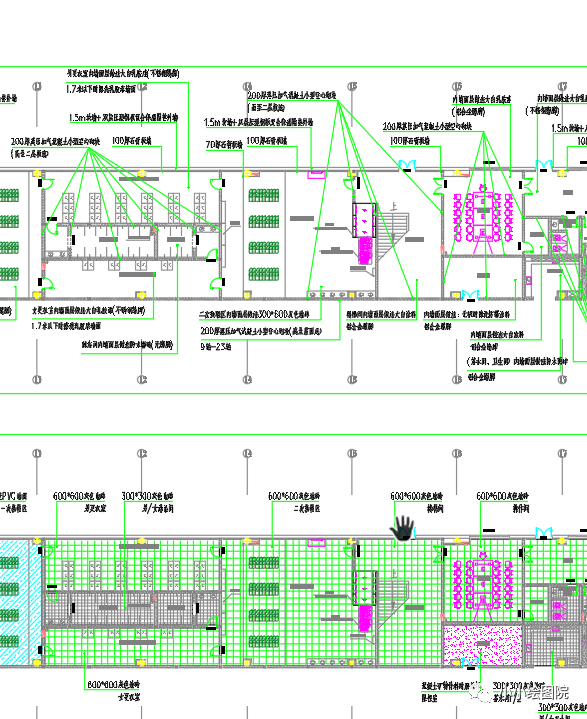

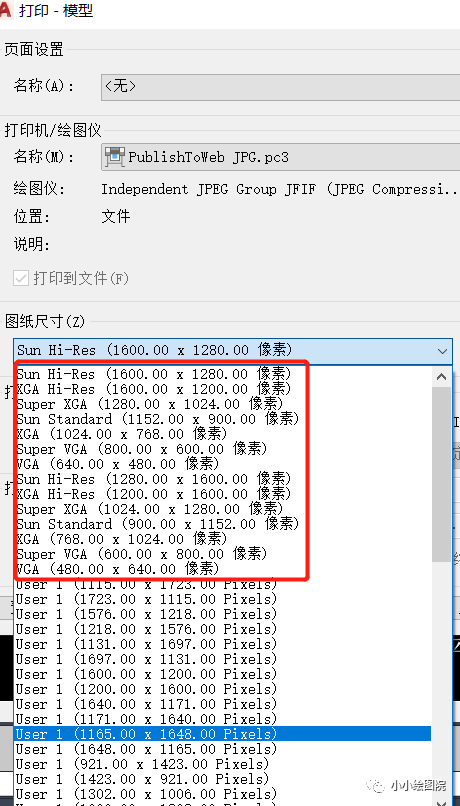

当我们选好打印机以后，调整打印范围，然后选择图纸尺寸，当我们的图纸过大时，会发现，图片最大的像素尺寸才只有1600*1280，这样我们打印A２以上的大图，是看不到图中的细节的，没有办法用导出的图片格式做二次设计，或沟通方案。如下图所示，没有办法看清楚细节标注。

其实这个图纸尺寸是可以自己设置的，CAD给出的图纸尺寸只是一些常规的尺寸，我们也可以自定义图纸尺寸。

[wechat key=验证码 reply=回复关键字]

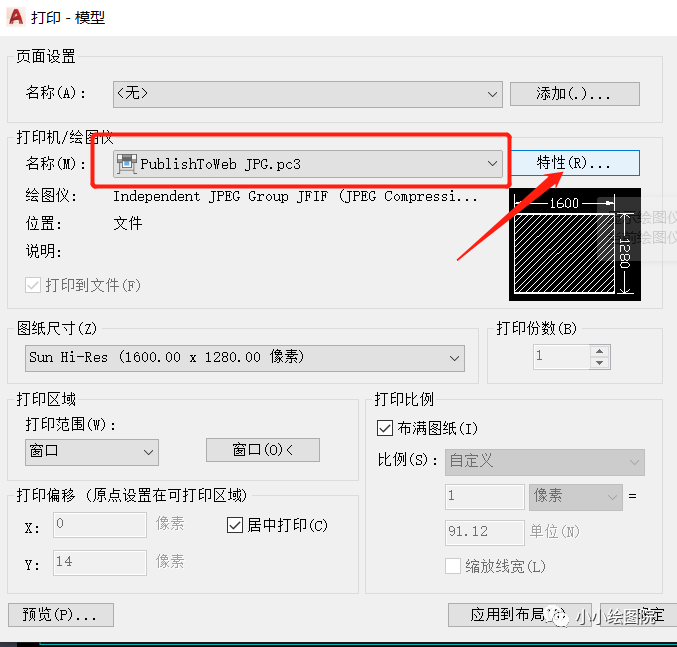

首先我们调出打印界面（CTRL＋P），选择好图片虚拟打印机后，点击后面的“特性”按钮，弹出“绘图仪配置编辑器”对话框。

[/wechat]

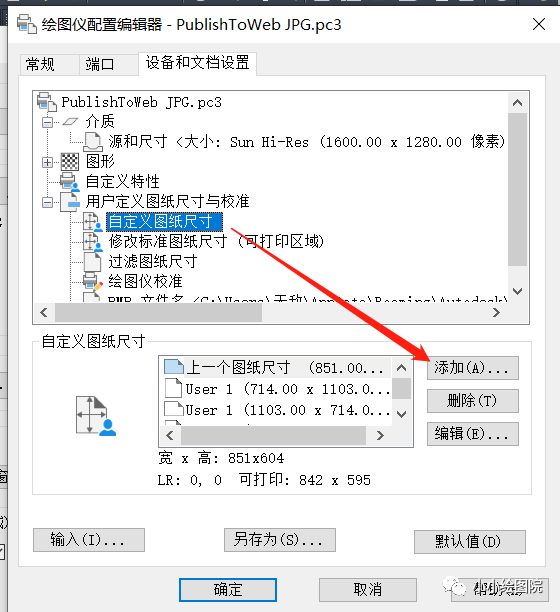

找到“设备与文档设置”栏下面的“自定义图纸尺寸”，选中以后，点击下方的“添加”按键。按照自己需要的图纸尺寸进行添加即可，详见下图：

最后找到自定义完成的图纸尺寸，再次打印图纸即可。这里要注意，因为打印的图形是图片格式，而且分辨率很高，如果分辨率太高的话，会影响虚拟打印机的运行速度，甚至会出现电脑卡死的现象。
