CAD图形打印如何设置？

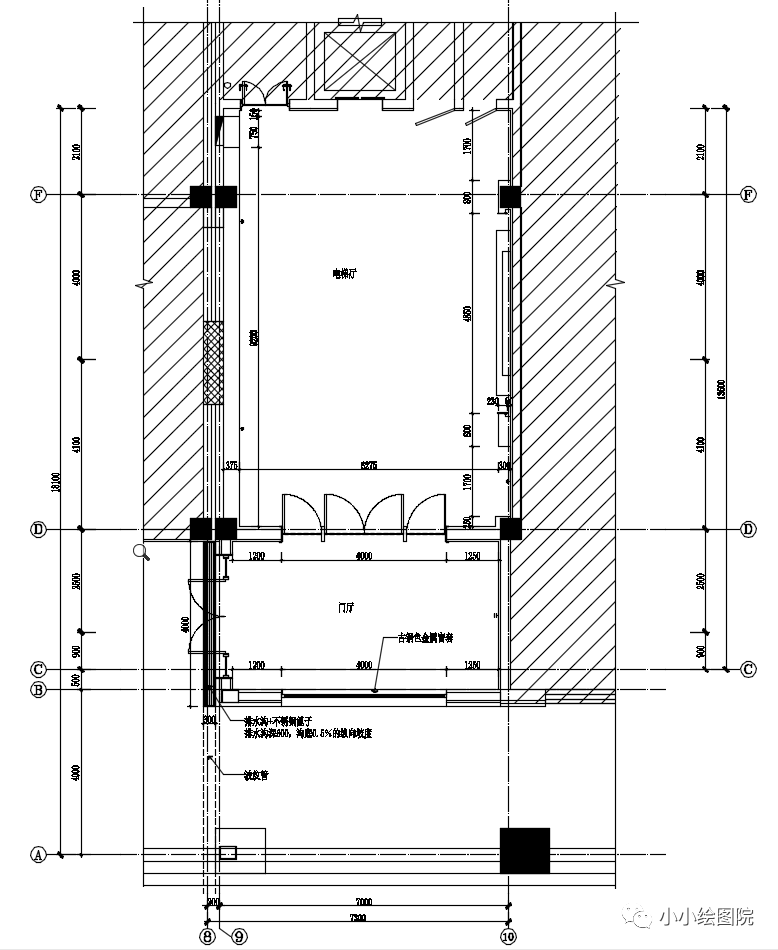

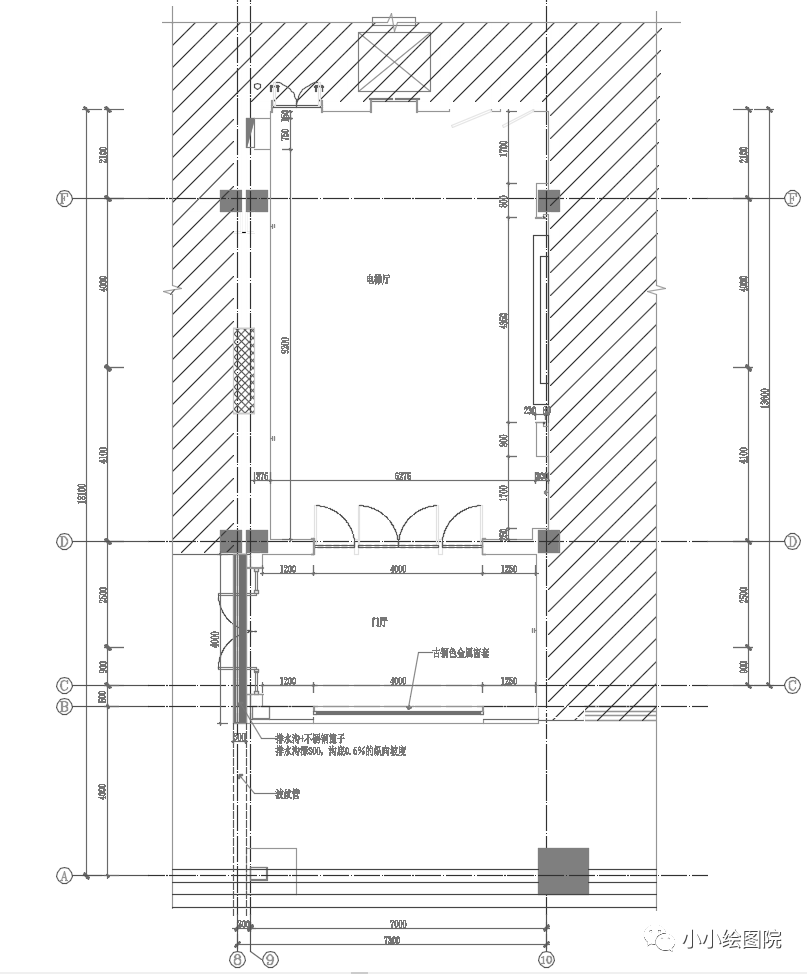

其实CAD的打印与一般文档等的打印是相近的，区别在于CAD绘制的图形为了便于我们识图及图形的绘制，绘制的图形存在很多线型样式（线型，线宽，颜色等参数不同），如果掌握了CAD的打印，设置好打印样式，会使绘制出来的CAD图形打印出来特别规整、漂亮，相反，如果没有配置好打印样式，图形就会出现图形过浅，本末倒置的现象。如下图所示：第一张图线型颜色就太浅了。

CAD打印的一些基本设置：

首先，打开需要打印的图纸，按“CTRL+P”，进入打印界面。

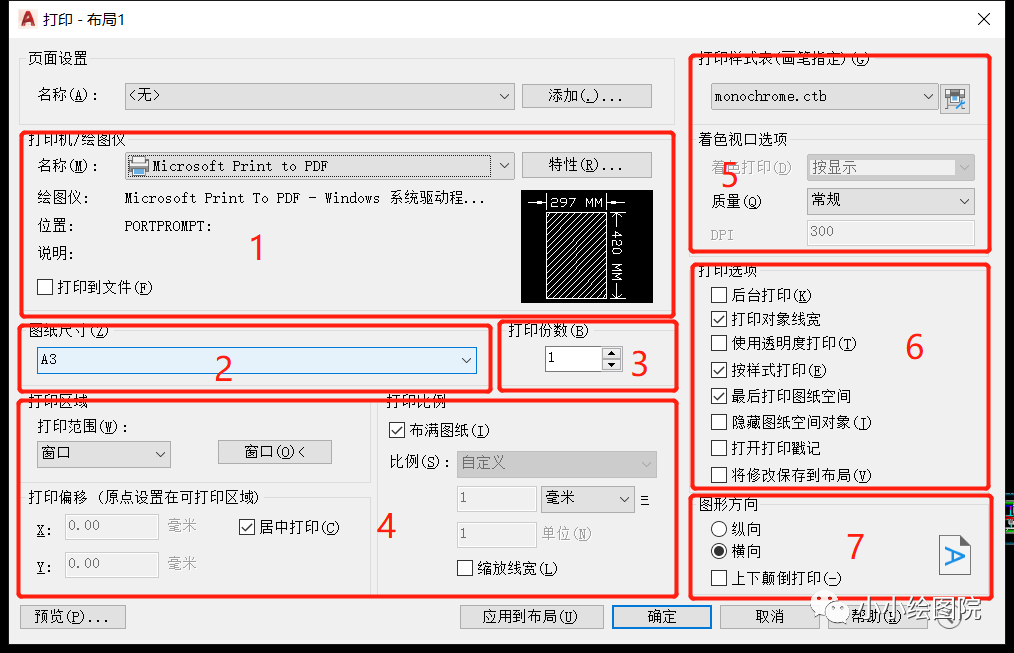

如图所示，将对话框分为了7个区域，每个区域控制一种打印参数。

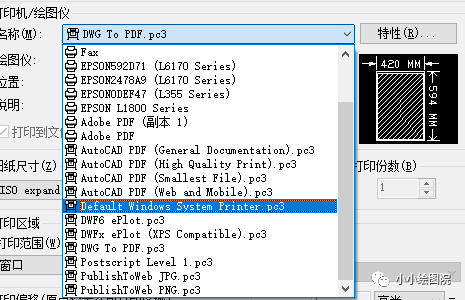

第1个是打印机选择，选择我们要使用的打印驱动，我们CAD自带的打印机以及电脑安装好的外置打印机名称都会在打印机列表中显示，想要用哪个打印机，直接选择好就可以了，这里要注意一下，我们打印机在选择的时候，要考虑下我们需要打印多大的图纸，不同的打印机对应的默认图纸尺寸是有区别的。

第2个是图纸尺寸，选择好打印机以后就可以选择我们的图纸尺寸了，需要把选择好的图纸打印到多大的纸张上去，就在这里选择就可以了。

第3个是打印份数，这个就很好理解了，跟我们的文档打印是一样的。

第4个是打印区域的选择，这个参数里面展开以后，一共有四个选项，如下图所示，

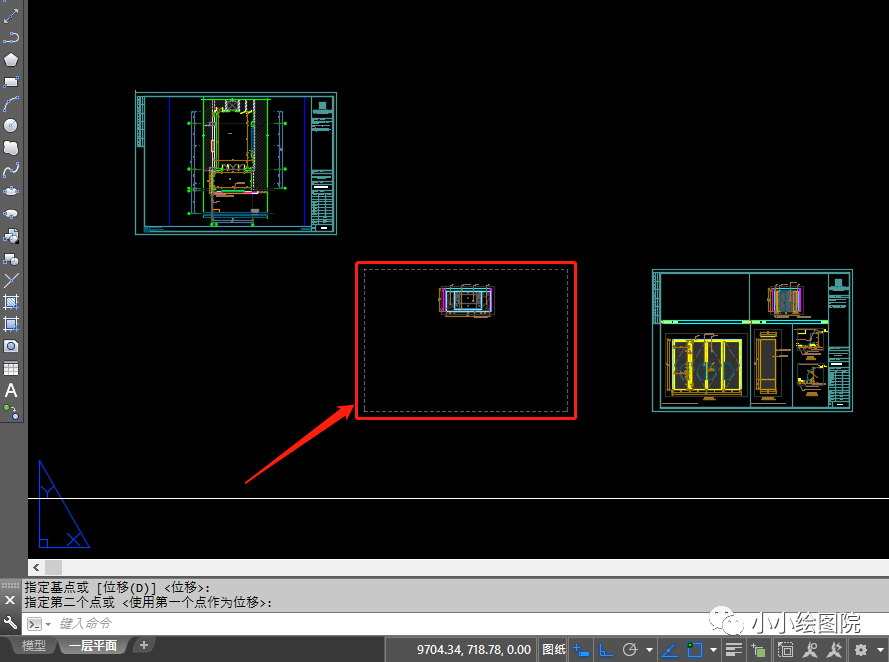

布局打印的区域是每个新建布局空间中虚线框所在区域：

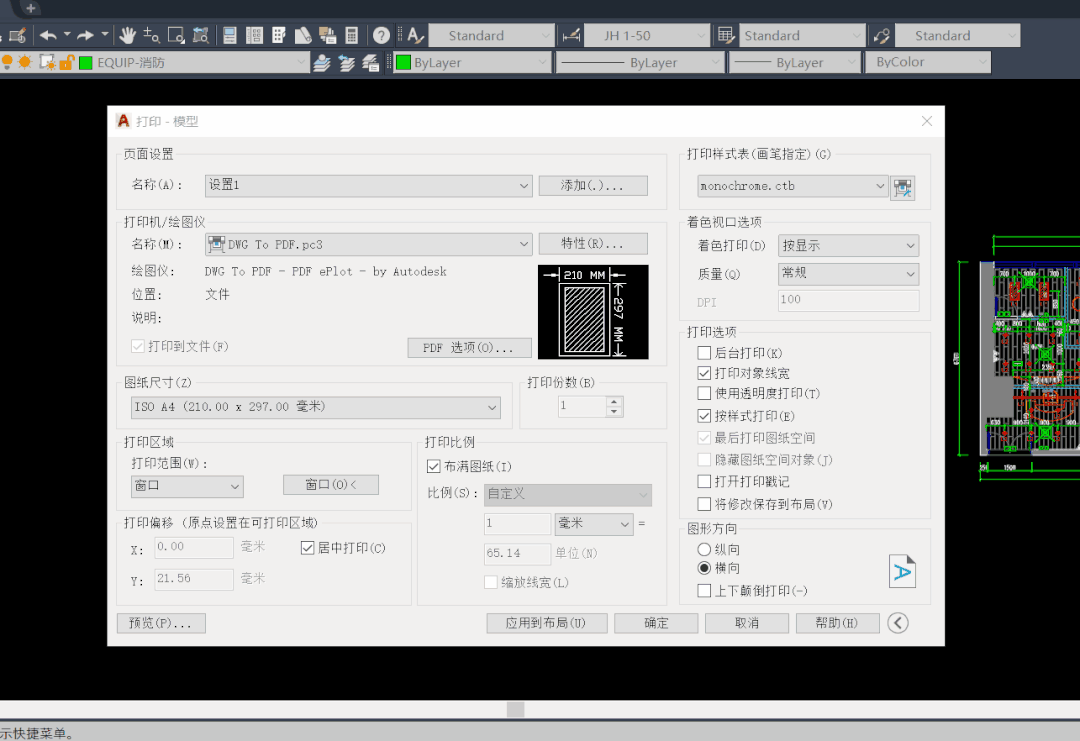

窗口打印的区域是需要我们自行去框选定义的，选中窗口选项，然后点后面的“窗口”按钮设置打印的范围。这个选项由于它的便捷性，可控性，精准性是我们目前最多应用的打印范围选项：

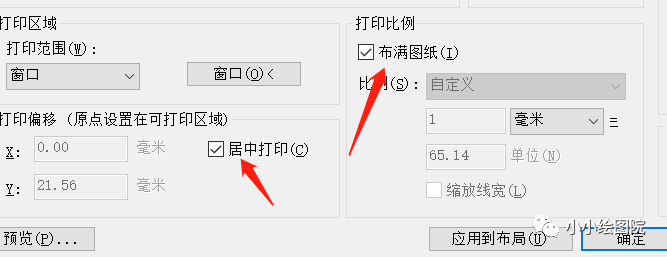

“范围”打印和“显示”打印不常用，大家可以去自行尝试一下。打印区域这个框里面还有两个比较重要的选项，“居中打印”与打印比例下面的“布满图纸”，这两个选项一定要勾选，这样图纸打印出来才更加的饱满。

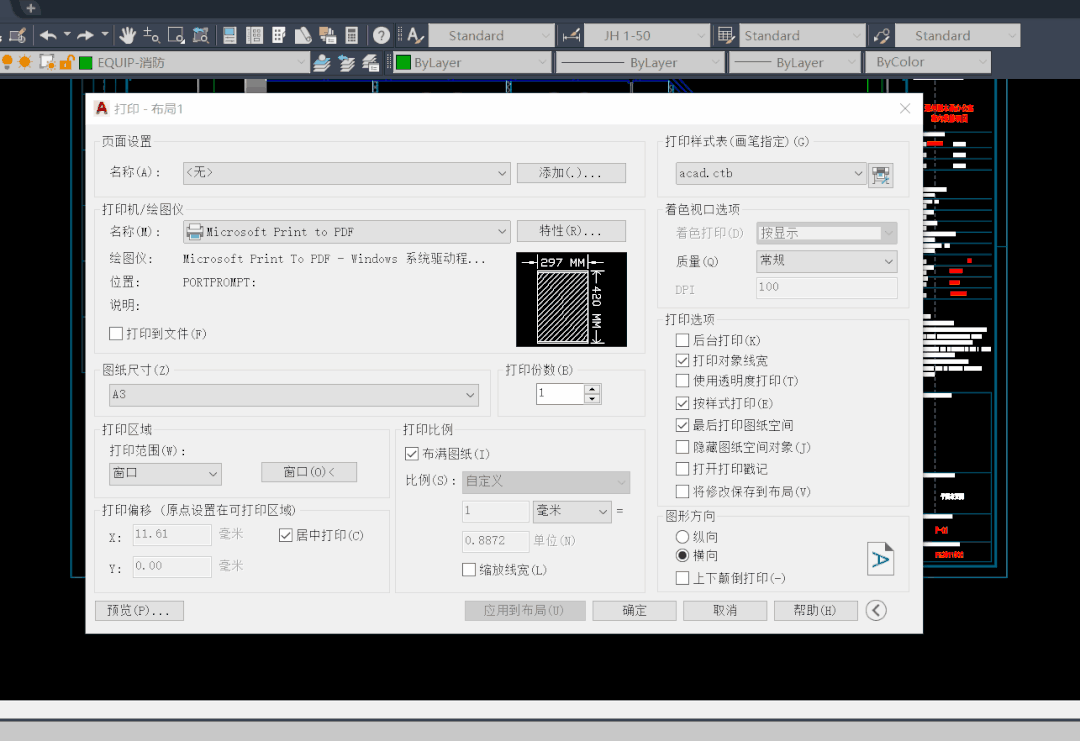

第5个是打印样式选项，这个选项比较特殊，CAD有自带的打印样式，如果公司有自己的打印样式（前提是按公司的标准线性进行图形绘制），直接应用设置好的打印样式就可以了，如果没有打印样式，可以应用“acad.ctb"和”monochrome.ctb"这两个打印样式，前者用来彩打，需要打印出线条颜色的时候使用，后者则用来打印黑白图。如下图所示：

第6个是打印选项区，此区域选项对于我们常规打印来讲直接按默认选项就可以。

第7个是[wechat key=验证码 reply=回复关键字]

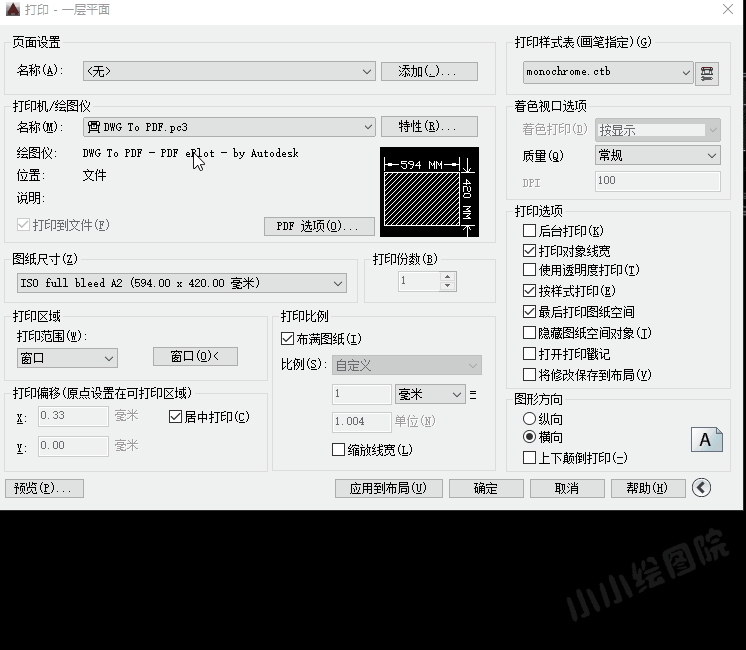

图纸的横向打印与竖向打印，这个与我们常规的文档打印的横竖向意义相同。

上述是CAD的打印的基本设置，当设置打印设置后，最好先点“预览”看一下效果，如果效果满足要求，请单击“应用到布局”按钮，保存好的页面设置在下次打印的时候CAD就默认直接调用了。

[/wechat]

如果是在模型空间中打印，可以将设置好的页面设置添加到页面设置列表中，下次直接调用就可以了。
