CAD中对图形、文字、填充等对象透明度的设置及修改方法

编辑：建筑人来源：网友投稿更新时间： 23-04-11 11:11:23

透明度参数作为CAD图形的一种新的参数，是在高版本CAD中才有的，可以单独设置对象的透明度，也可以通过图层的透明度来进行透明度的设置，汇总了一下几种对象透明度的设置方法：

第一种：设置对象透明度

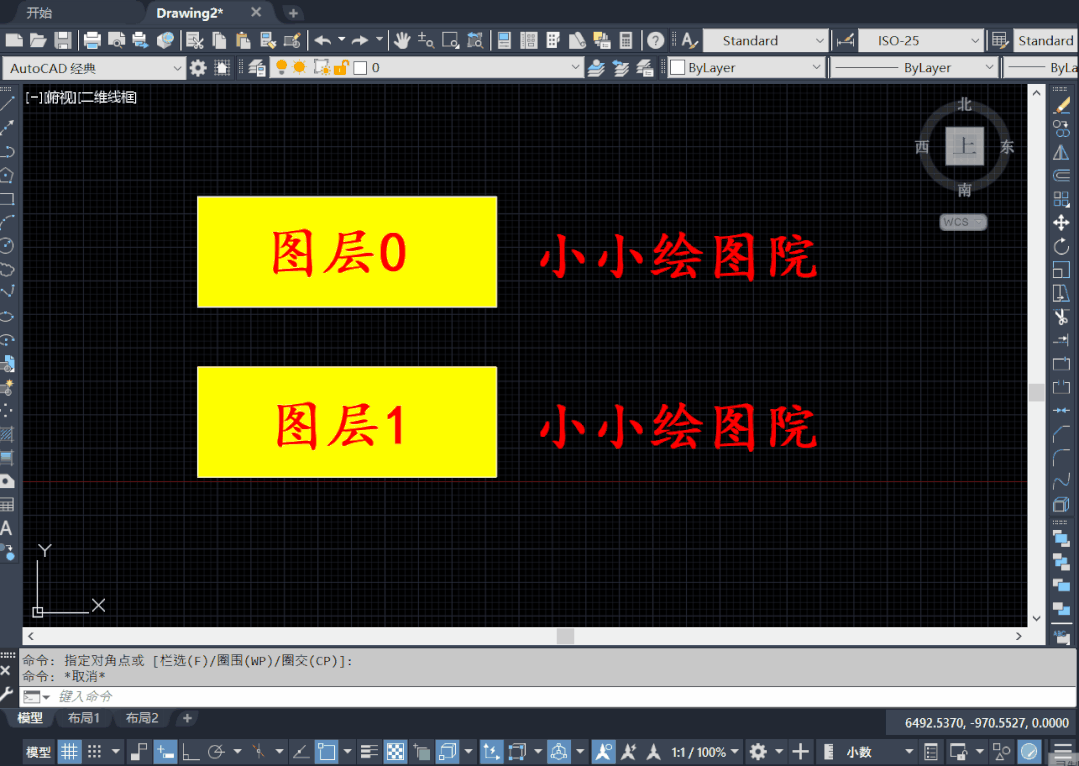

当我们想要单独设置一个文字、线条，填充的透明度时，我们首要需要选中对象，然后调出特性面板（Ctrl+1），找到特性面板中的“透明度”选项，修改透明度数值就可以了（0-90之间的数字），数值越大，透明度越高，当数值为0时，不透明。如下图所示。

CAD中如何设置图形、文字、填充等对象的透明度？

第二种：填充时设置透明度。

CAD在进行实体填充的时候，可以在填充对话框中设置填充图案的透明度，直接在对话框中找到透明度选项，调整数值即可，如下图所示：

CAD中如何设置图形、文字、填充等对象的透明度？

第三种，设置图层透明度

[wechat key=验证码 reply=回复关键字]

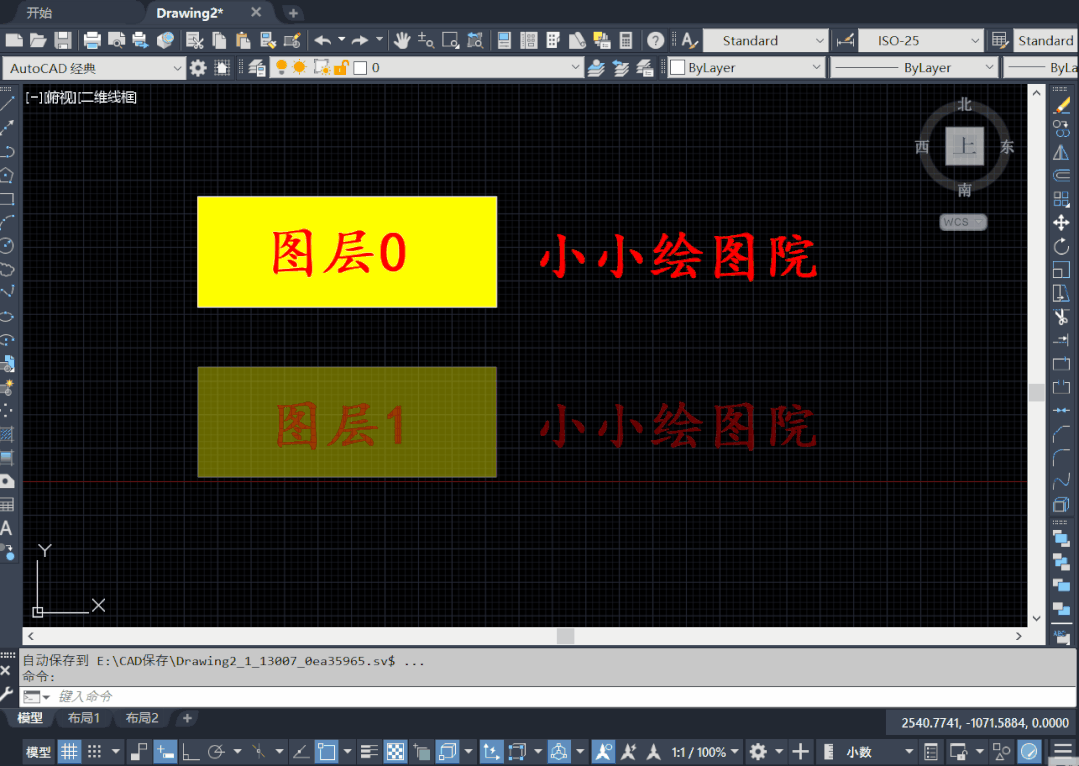

输入快捷键"LA"回车，弹出图层特性管理器对话框，可以看到有一列是透明度选项，双击透明度下面的数值框，就可以修改图层的透明滚镀数值，这样可以将整个图层上的对象透明度全部修改，如下图所示：

CAD中如何设置图形、文字、填充等对象的透明度？

[/wechat]

此种方法要注意，采用修改图层透明度的方法修改图像透明度时，要注意快捷菜单里面透明度的选项应该是默认值“Bylayer",如果该值被修改，则不能应用此种方法来修改对象透明度。

CAD中如何设置图形、文字、填充等对象的透明度？

注意：在调整对象的透明度时，如果发现以上方法都没有用，无论怎么调，对象透明度不发生任何变化，就需要检查一下，透明度的状态是否打开，透明度状态按钮在CAD窗口的下方状态栏里，如下图所示：

CAD中如何设置图形、文字、填充等对象的透明度？

CAD图形对象透明度设置好了，如果我们想要以图形显示的透明度来打印对象该怎么办呢？

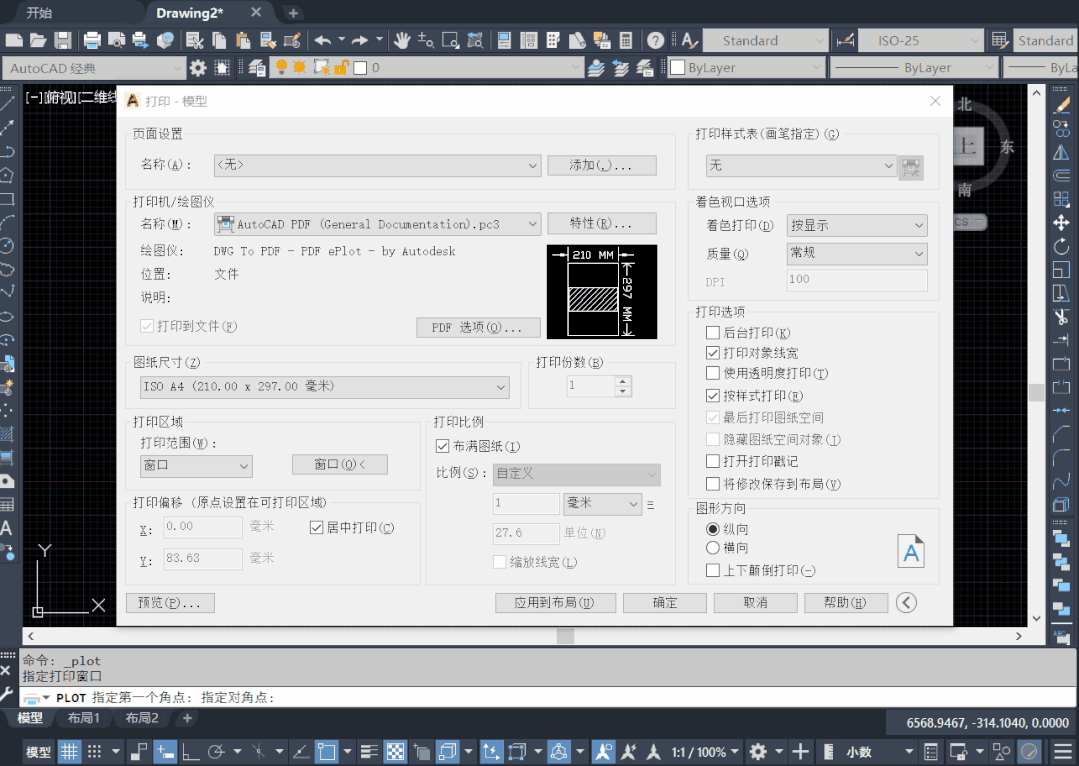

我们只需要调出打印设置窗口（Ctrl+P），选择好打印机及图纸尺寸等参数，最后将打印选项中的”使用透明度打印“前面的对勾勾上就可以了。

CAD中如何设置图形、文字、填充等对象的透明度？
