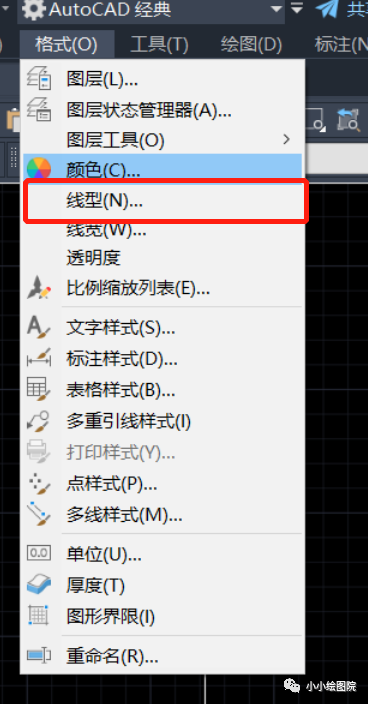

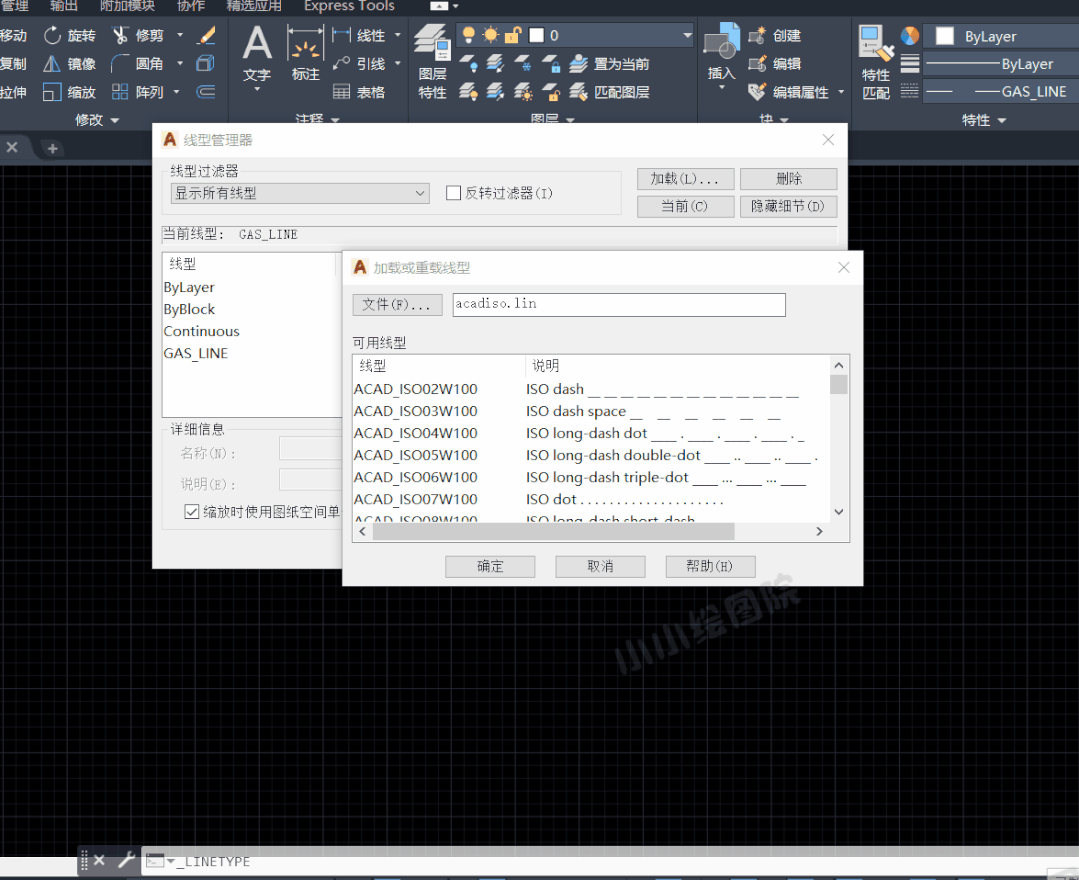

我们都知道CAD图形都是由一根根线条组成的，由实线、虚线、中心线、点划线，波浪线等等，在我们平时的绘图过程中，CAD自带了一些常规的线型，我们可以通过“格式”>"线型”调出线型管理器对话框，然后从点击“加载”找到我们需要的线型，如下图所示：

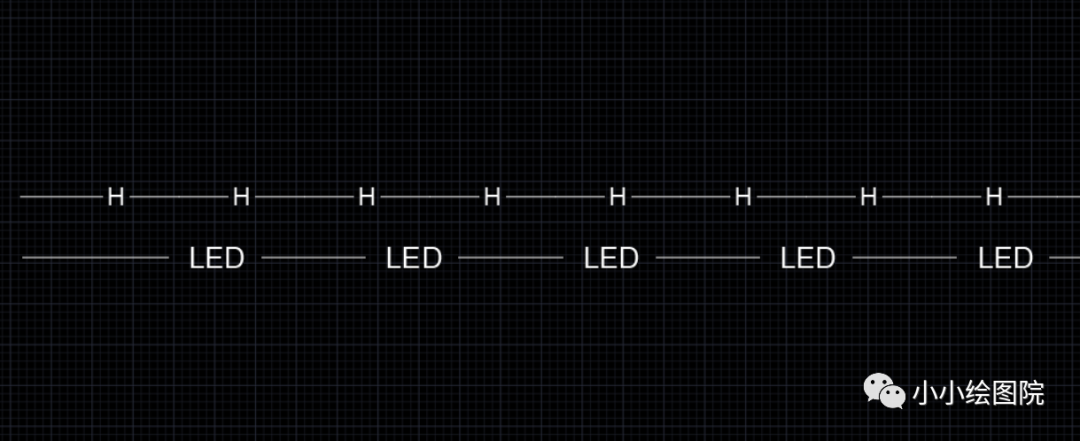

但有时候我们需要的线型在CAD自带的线型库内并不能找到，就好像最近有小伙伴问我的这个带字母的线型在哪里找到？
其实这个线型是由CAD的线型文件控制的（*.lin文件)，下面小编跟大家分享两种比较简单易操作带字母线型的制作方法。
第一种，抄袭CAD自带线型文件，修改编写成为自己需要的线型文件。

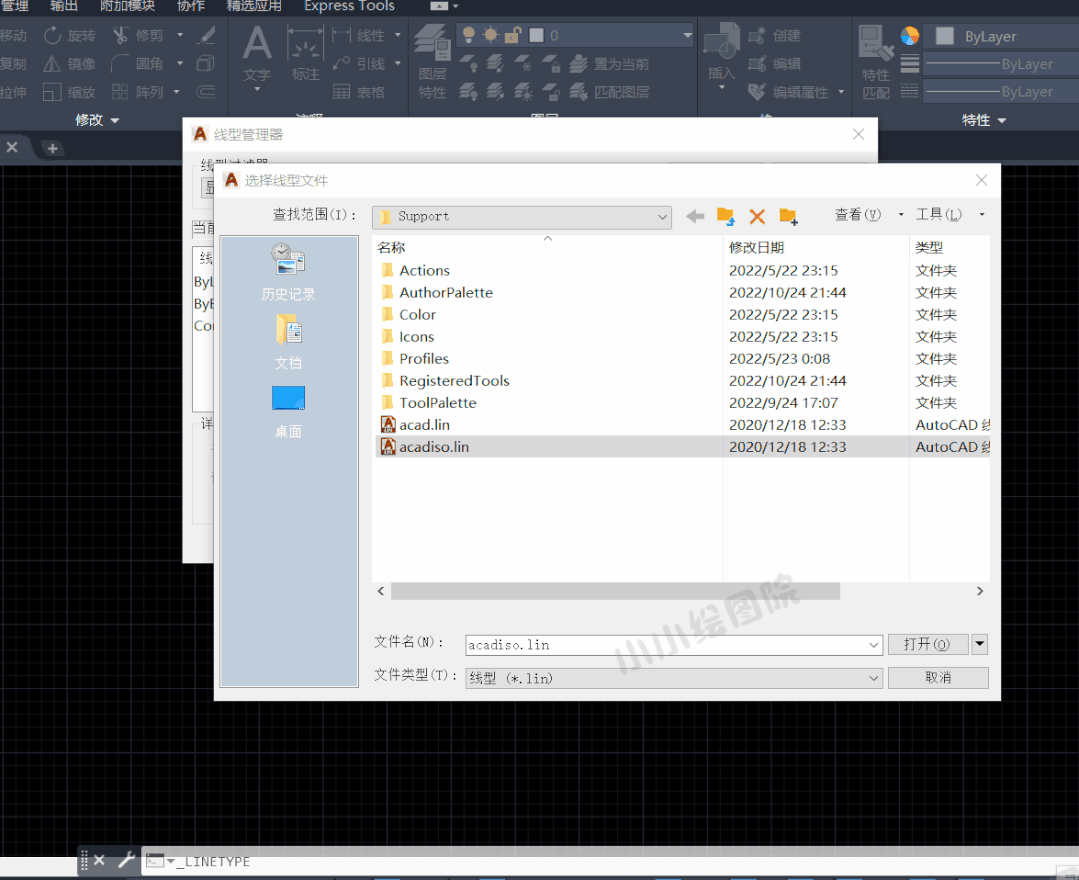

首先我们新建一个空白的记事本文件，然后找到我们的现在使用的CAD线型文件“acadiso.lin”。
找到文件以后，选中文件右击，用记事本程序打开文件，找到下图所示带字母线型的程序编码，复制。

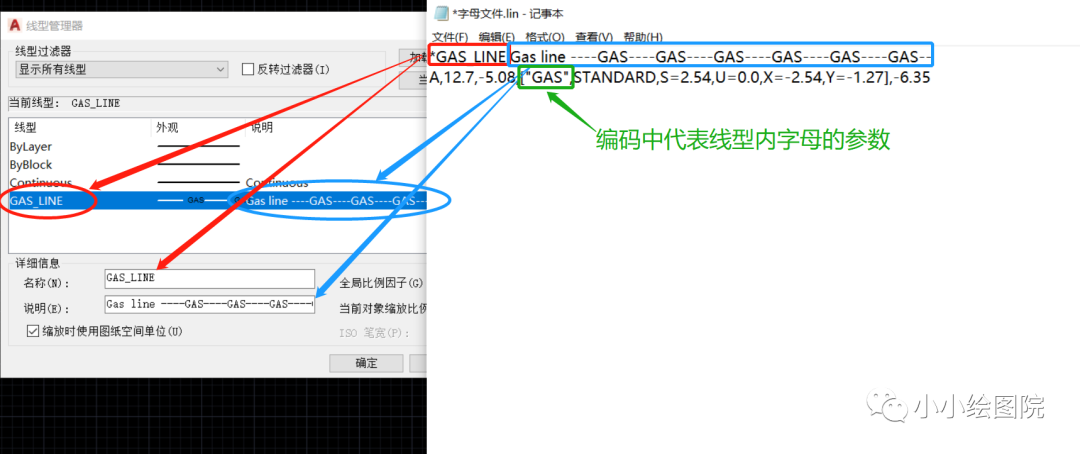

将其粘贴到我们新建的记事本文件中，修改其名字、说明及字母标识参数，编码中，第一行是线型名称及说明描述，下面一行才是真正的线型编码，如下图所示。

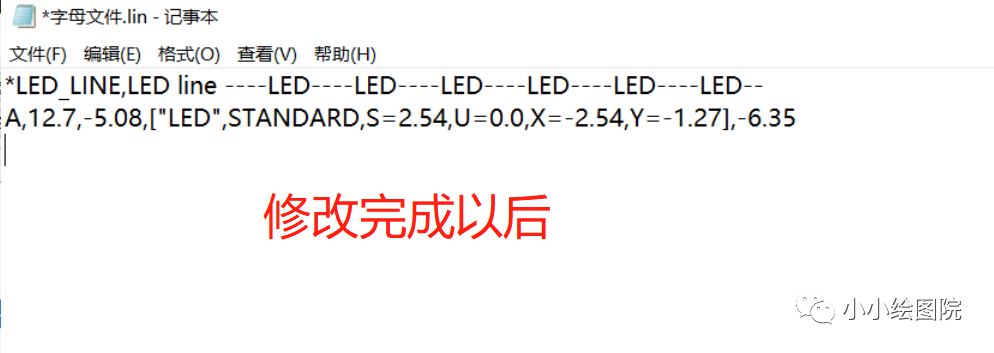

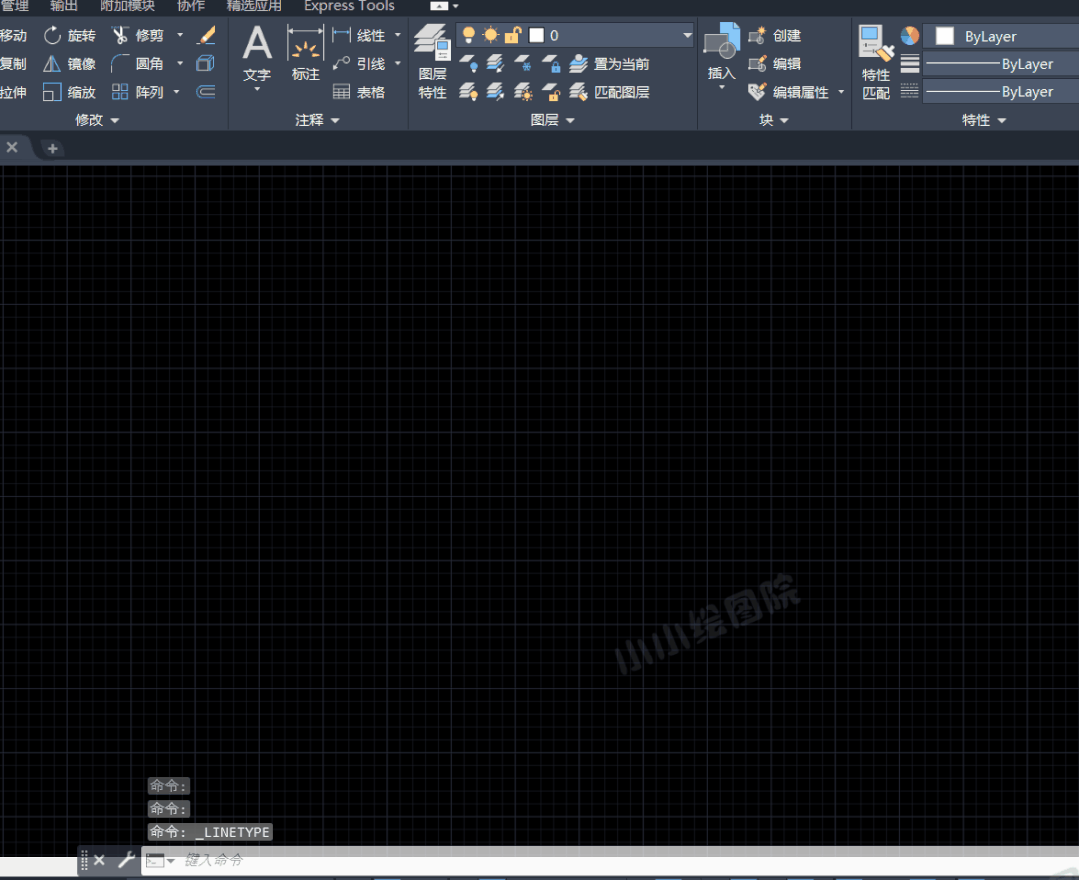

最后将文件关闭，修改文件后缀为“LED.lin"，在线型文件中打开，这样自定义的线型就完成了。
第二种方法，利用插件制作线型。
首先，下载一个小插件“LTFLY.VLX”，输入“AP”，空格，加载下载好的插件。

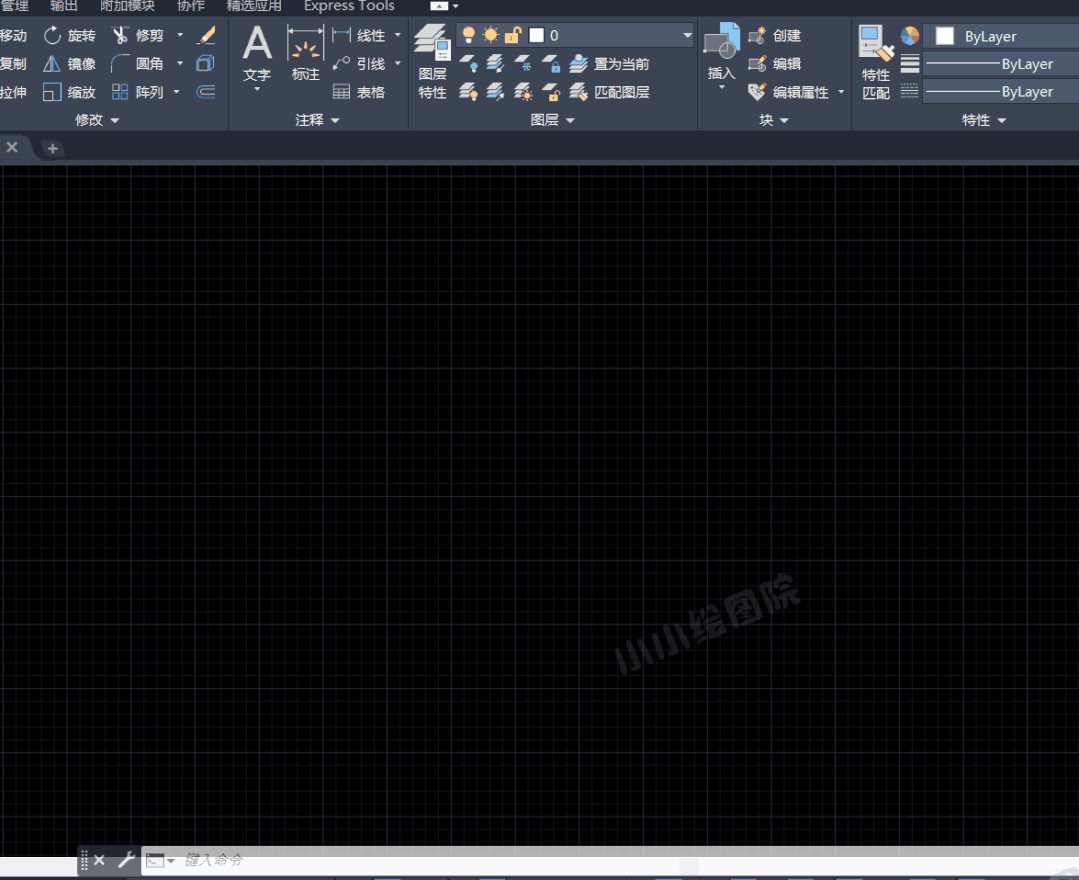

然后输入“ltfly”，回车，命令行会提示让我们输入一个字母，我们输入需要的字母，回车，这时候就完成了线型的制作，直接去线型列表使用就可以了。
[wechat key=验证码 reply=回复关键字]

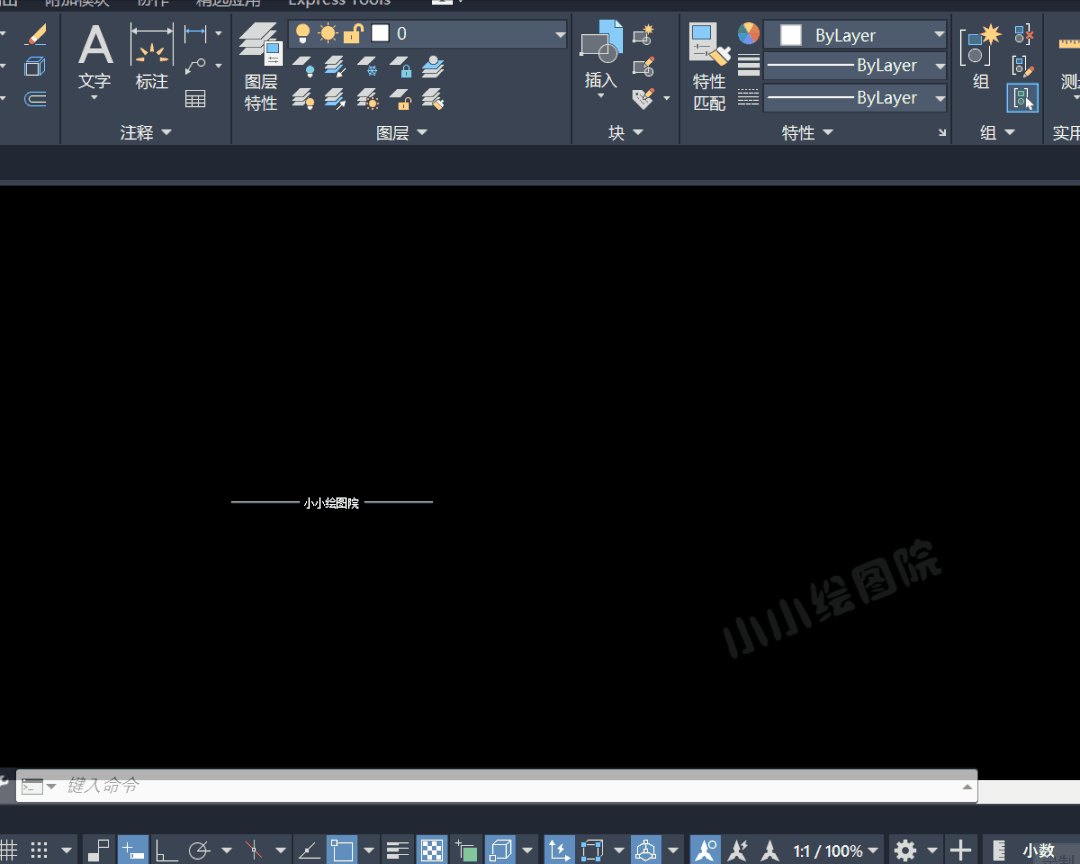

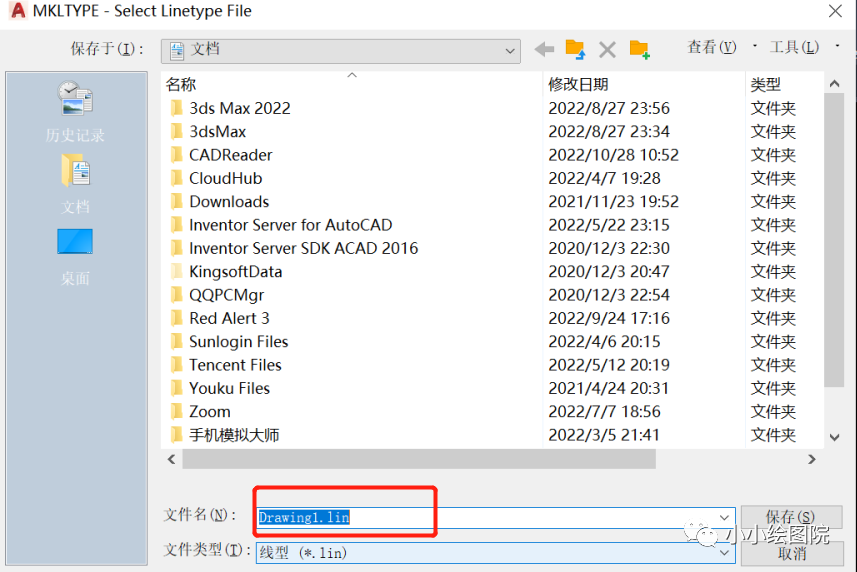

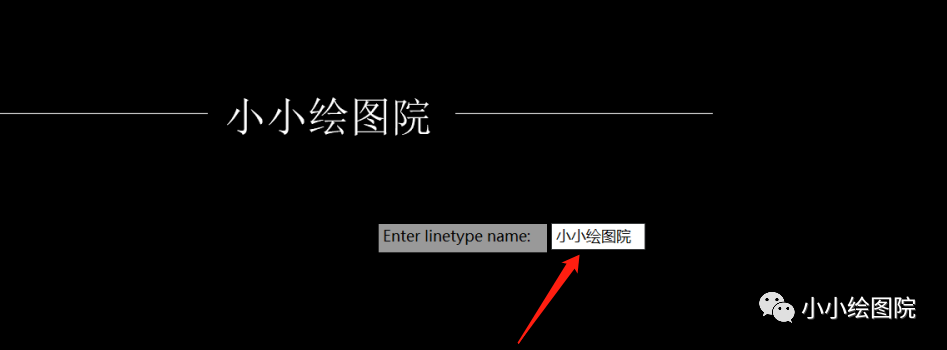

当我们的CAD安装了Express tools时，我们可以直接利用扩展工具制作线型，首先我们需要先绘制一个线型单元，然后输入快捷键"MKLTYPE",弹出如下对话框，命名线型。
[/wechat]

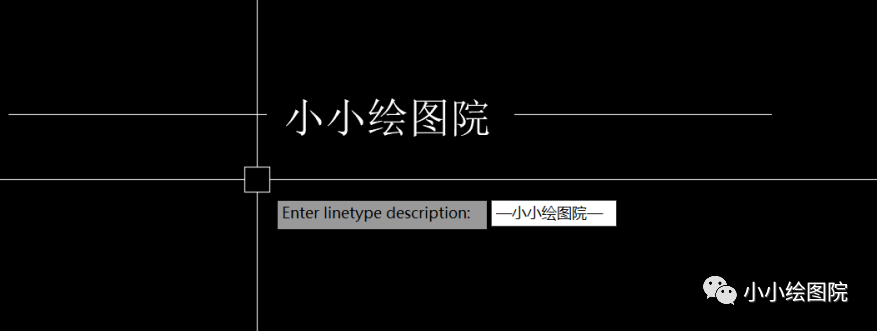

根据输入线型名称及线型描述：自定义就可以，方便将来在线性对话框找到自定义的线型。

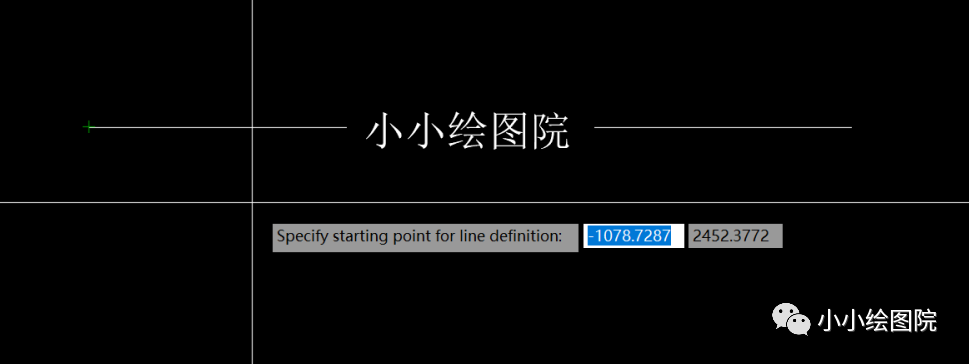

然后提示定义线型的起始点和终止点，也就是一个单元的起点和端点。

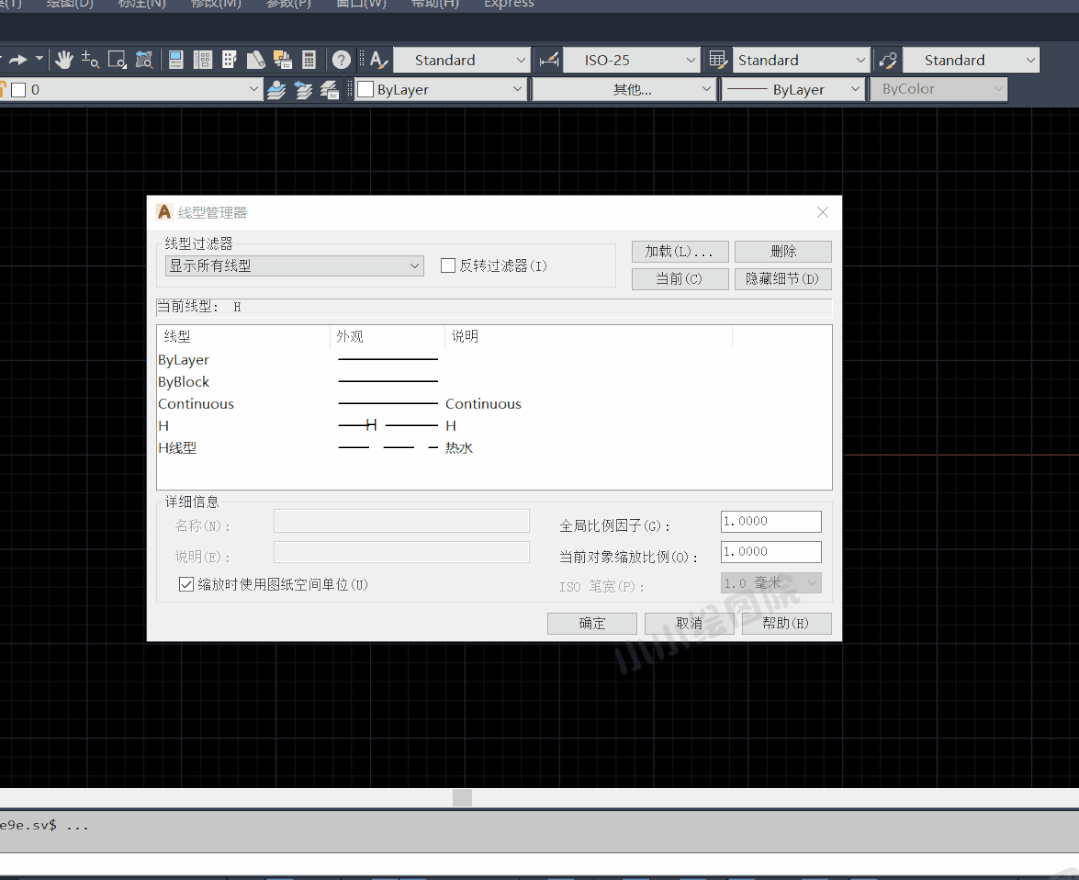

这里就完成了线型的制作，我们打开线型列表，直接用就可以了。
