CAD中直线绘制可以通过多个命令来实现

编辑：建筑人来源：网友投稿更新时间： 23-04-06 11:11:09

直线在我们绘图过程中属于基础线型，CAD中直线绘制可以通过多个命令来实现。

第一个命令：“line”，CAD的直线命令，快捷键为“L”。定义为“创建一系列连续的直线段。每条线段都是可以单独进行编辑的直线对象”。

首先输入命令“L”>回车/空格，开始命令，然后根据命令栏提示通过单机鼠标左键进行直线两个点的定位，完成直线的绘制，直线命令可以连续进行直线的绘制，当命令未结束时，第一个直线的终点就是第二条直线的起点，再次定位完成第二条直线，一直到第N条。如下图所示：

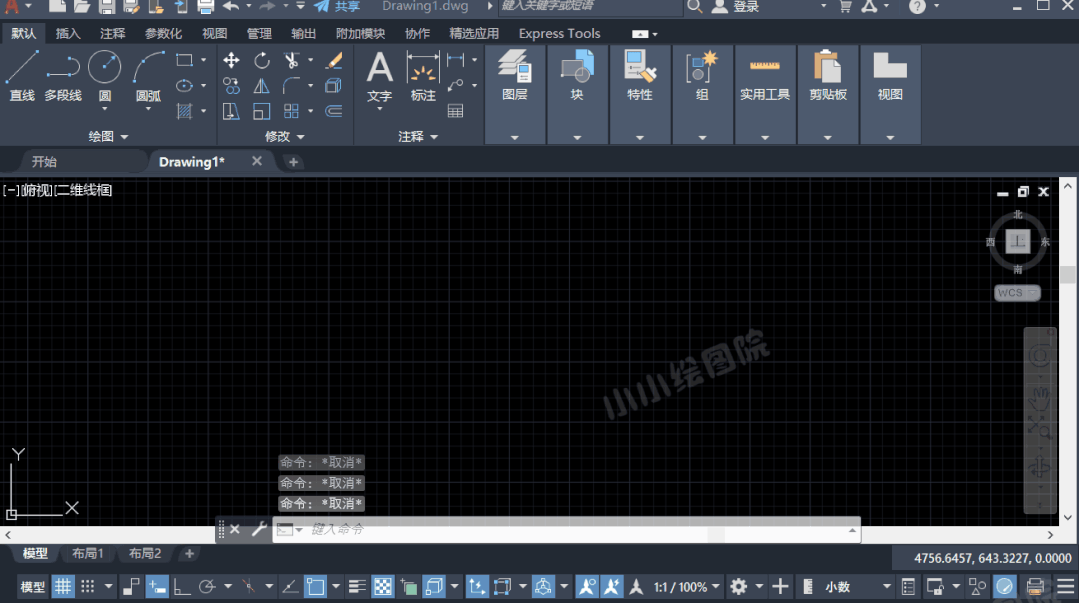

直线的绘制

命令的结束可以通过键盘左上角的"ESC"键，或者回车/空格，结束命令。

第二个命令：“PLINE”，CAD的多段线命令，快捷键为“PL”。定义为“创建二维多段线，它是由直线段和圆弧段组成的单个对象”。

直线的绘制

[wechat key=验证码 reply=回复关键字]

首先输入命令“PL”>回车/空格，开始命令，然后根据命令栏提示通过单机鼠标左键进行直线两个点的定位，完成直线的绘制，多段线命令同样可以连续进行直线的绘制，当命令未结束时，第一个直线的终点就是第二条直线的起点，再次定位完成第二条直线，一直到第N条。如下图所示：

直线的绘制

[/wechat]

直线的绘制

命令的结束可以通过键盘左上角的"ESC"键，或者回车/空格，结束命令。
