如何规范打印CAD图纸?

编辑:建筑人来源:网友投稿更新时间: 23-05-08 22:26:26

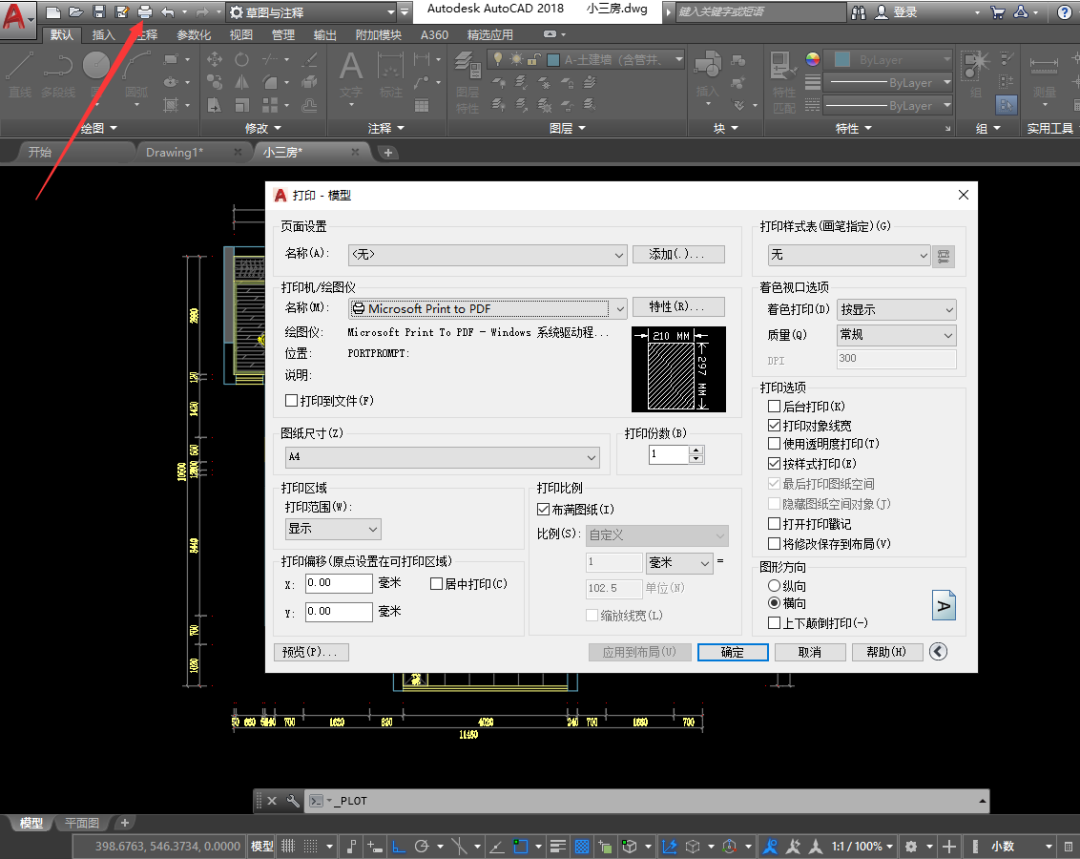

1、打印界面首先打开你的AutoCAD,在项目栏找到【打印】,点击后会跳出【打印-模型】

干货!CAD出图打印设置,教你正确规范打印

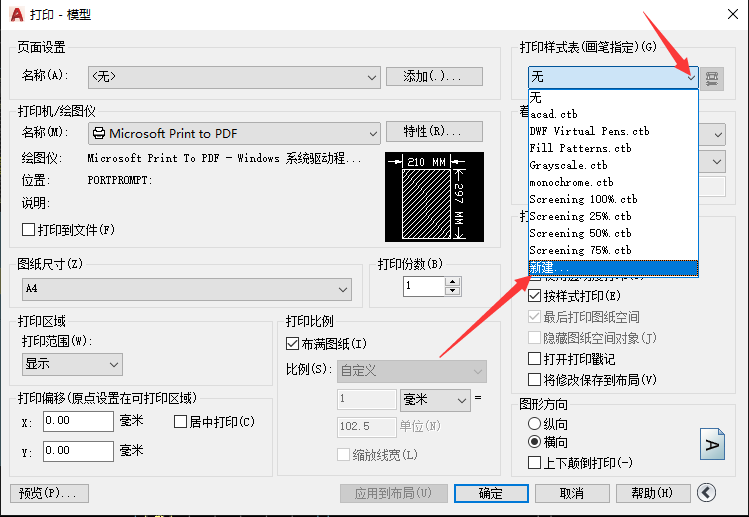

2、新建打印样式

在【打印样式表】出点击箭头,下滑找到【新建】

干货!CAD出图打印设置,教你正确规范打印

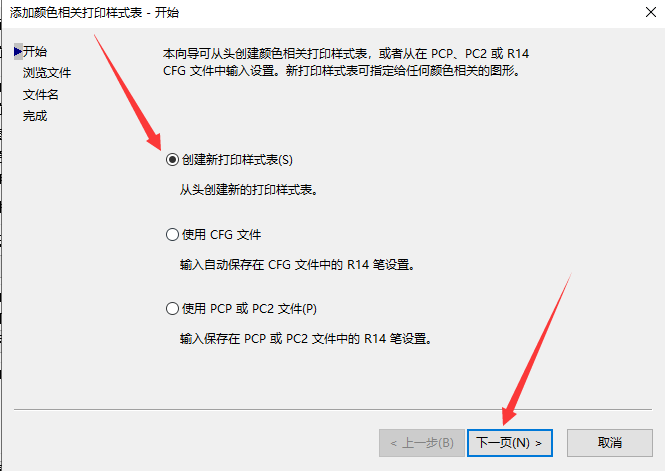

3、调整打印样式(编辑器)

点击【新建】后跳出【打印样式表-开始】,选择【创建新打印样式表】,点击一下步。

干货!CAD出图打印设置,教你正确规范打印

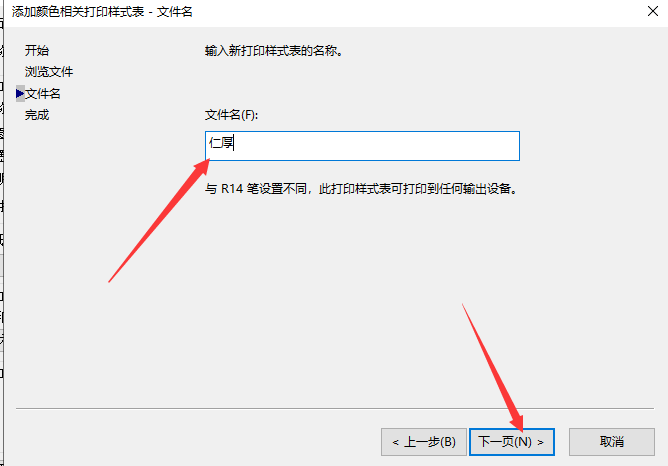

4、命名新建打印样式表

选择【文件名】进行命名,命名要给你记得住就行,然后点击下一步。

干货!CAD出图打印设置,教你正确规范打印

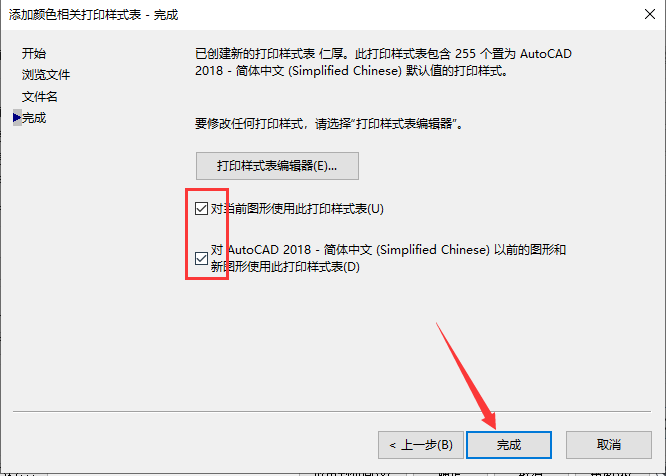

5、开始设置

[wechat key=验证码 reply=回复关键字]

打开【打印样式表编辑器】,记得勾选下面两项哦,然后点击【完成】

干货!CAD出图打印设置,教你正确规范打印

[/wechat]

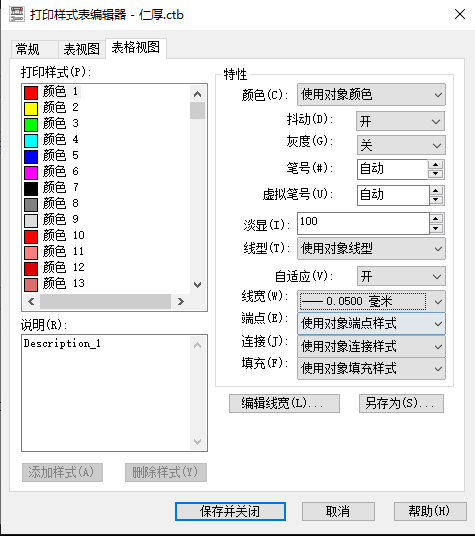

6、打印参数调整

然后就可以根据行业或者公司的要求进行参数调整,调整后点击【保存并关闭】即可

干货!CAD出图打印设置,教你正确规范打印

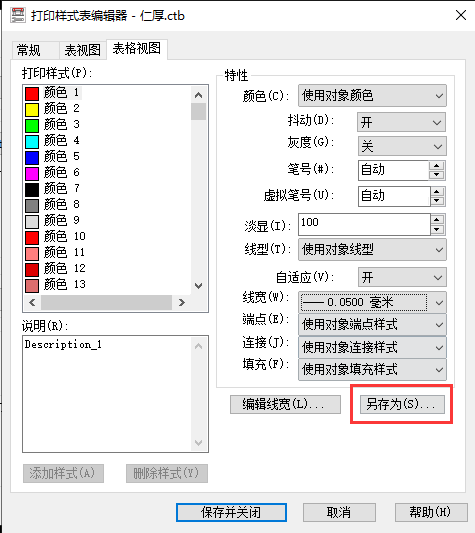

点击【另存为】还能见参数模板保存下来哦,以后直接使用设置。

干货!CAD出图打印设置,教你正确规范打印
