CAD2021版本介绍

学无止境，与时俱进，跟上潮流，你才不会在这个竞争激烈，人才辈出的社会不被淘汰掉！

CAD也出了今年最新的版本CAD2021！

针对最新版本，有哪些独到之处呢？或者说有哪些优化呢？这里给大家总结几个非常有用的新技能！

具体操作步骤：

1、命令行输入【mea】空格

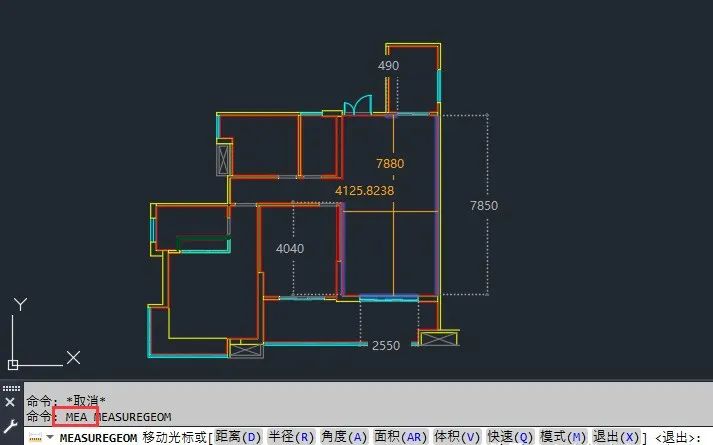

（1）移动鼠标在需要测量的区域，就可以看到该区域的各个尺寸数值（长宽等等）！如下图所示！

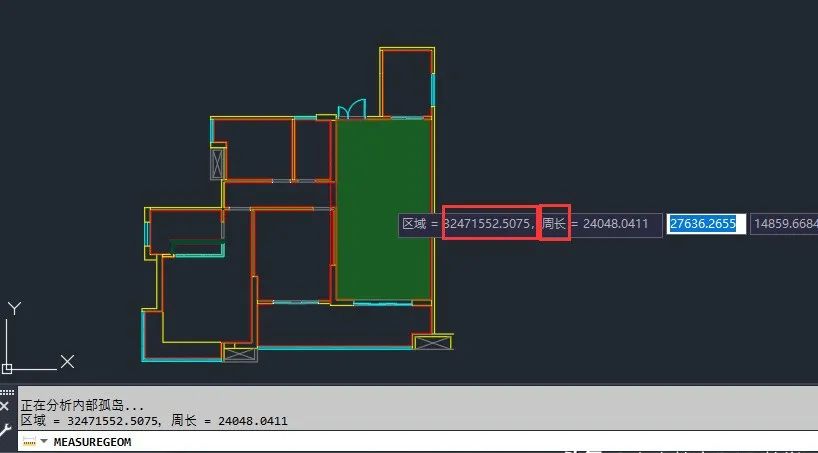

（2）在测量区域，点击鼠标左键，就可以查看该区域的面积和周长

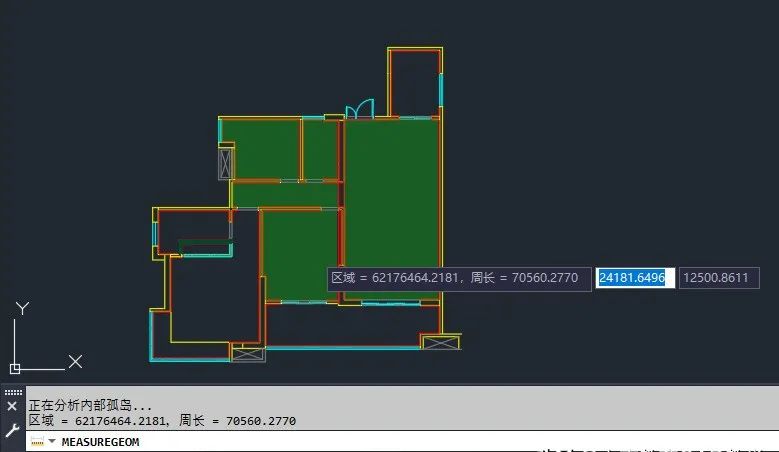

（3）按住【shift】，点击鼠标左键，选择多个区域，即可查看多个区域的总面积和总周长！

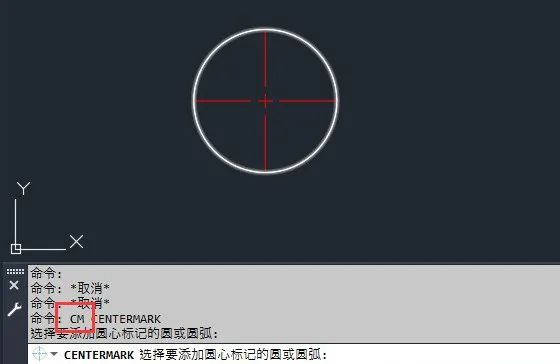

1、在命令行输入【CM】空格，选择对象，即可生成圆的中心线！

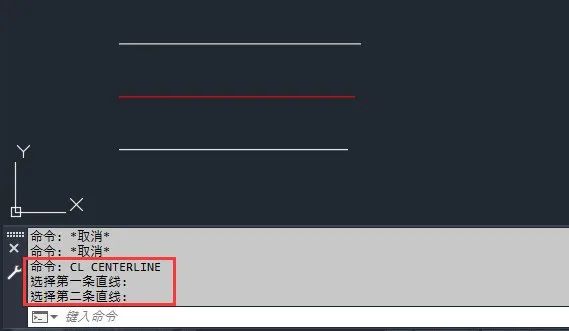

2、在命令行输入【CL】空格，选择对象，即可生成中心线，如下图所示！

[wechat key=验证码 reply=回复关键字]

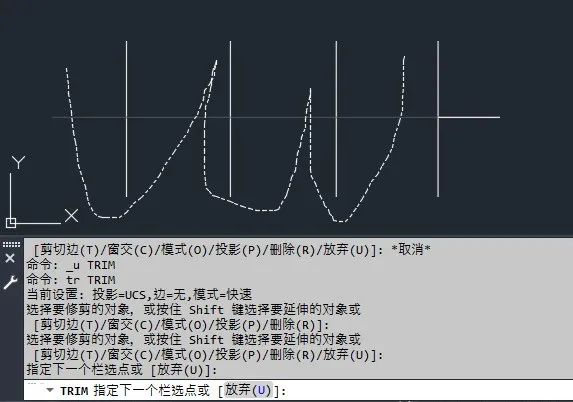

1、输入【tr】空格一次！

（1）点击鼠标左键，哪里不要点哪里！

（2）按住【shift】同时点击哪里，哪里就延伸！

（3）按住鼠标左键不动，拖到哪里，哪里就修剪掉！

（4）单击鼠标左键后松开，再次移动光标至下一点，即为两点栏选，直线经过的地方删除！

[/wechat]

2、如果习惯之前旧版本的修剪方法，可以按以下方式进行切换！

命令行输入【TRIMEXTENDMODE】 更改系统变量！

TRIMEXTENDMODE值为【0】，CAD2021以前模式。

TRIMEXTENDMODE值为【1】，CAD2021快速修剪模式
