11个CAD常用技巧

我们在画图的过程中，不可避免地会遇到一些问题，虽然有些问题很简单，但却有可能对你的工作造成影响。“工欲善其事必先利其器”，学好一些基本的小技巧，无形中会使你的绘图速度提高几倍，今天我将继续分享CAD使用小技巧。

1、问题：DWG文件破坏了怎么办？

解决办法：文件---绘图实用程序---修复---选中你要修复的文件。

2、问题：用AutoCAD打开一张旧图，有时会遇到异常错误而中断退出咋办？

解决办法：可以新建一个图形文件，而把旧图用图块形式插入，插入的快捷键为“I”,也许可以解决问题。

3、问题：十字光标是斜正交，不是正常正交，怎么办？

解决办法：输入UCS---然后输入V，即可恢复正常。

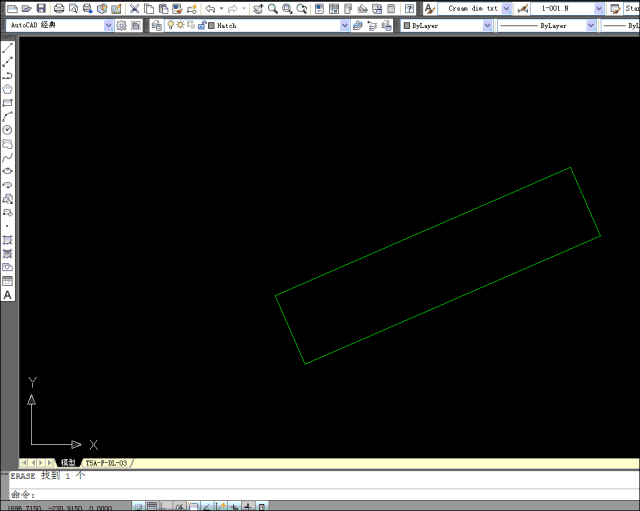

4、问题：填充图案怎么和斜着的矩形框平行或者垂直？

解决办法：UCS---OB---点击一下斜着的矩形框，使坐标X或者Y与矩形框的一条边平行---输入快捷键H---填充，即可。

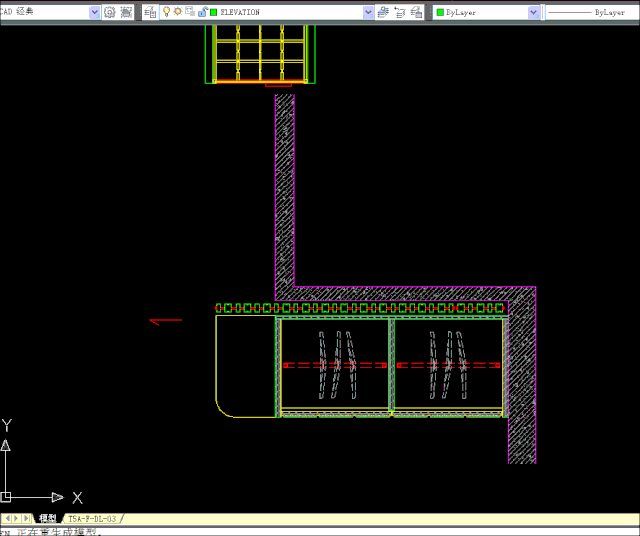

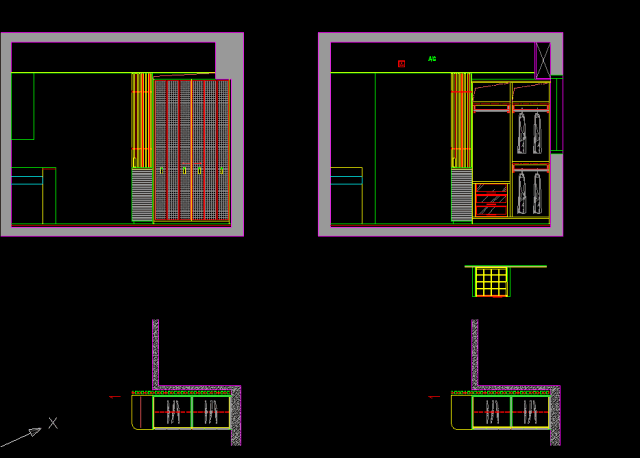

5、问题：模型空间四个方向绘图，布局排图怎么使用UCS坐标？

解决办法：回到布局空间---UCS---OB---点击一下图行的一条线，使坐标X、Y的方向变成你所要布局空间图形的方向---PLAN,即可。

6、问题：新改好的图块复制到别的CAD里面，图形变成原来的样子了，怎么办？

解决办法：把新改的图块复制到别的CAD之前，把图块的块名改了，即输入“RENAME”,修改改名。

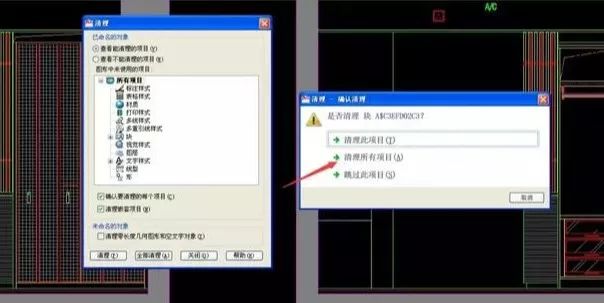

7、问题：画图很卡怎么办？

解决办法：PU---全部清理---清理所有项,一般PU三次可全部清理掉没用的东西。

8、问题：多线段、箭头、图例等实体显示为空心，怎么办？

解决办法：输入FILL--- style="-webkit-tap-highlight-color: transparent; box-sizing: border-box; margin: 0px; padding: 0px; color: rgb(34, 34, 34); font-family: "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei", "WenQuanYi Micro Hei", "Helvetica Neue", Arial, sans-serif; font-size: 16px;              background-color: rgb(255, 255, 255);  ">

9、问题：直线没有线宽可设置，想要把直线加粗，如何把直线转换成多线段？

解决办法：选中直线，输入pe，空格，空格。即完成。

[wechat key=验证码 reply=回复关键字]

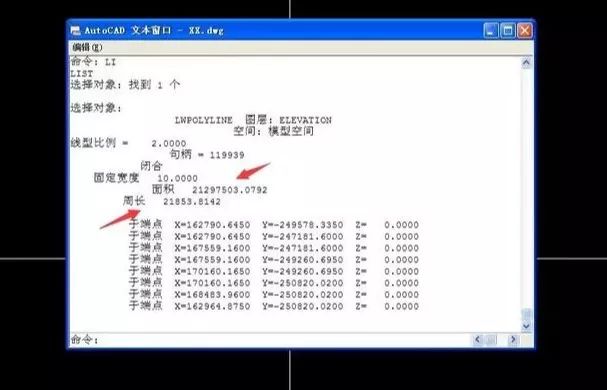

10、问题：不规则复杂图形的面积及周长怎么测量？

解决办法：用多线段PL描出边界---形成一个完整的闭合图形---输入LI---选中闭合图形，列表中有面积和周长两项，面积的单位是平方毫米，换成平方米只要把小数点前六位数变成小数点后面的数就好，不过一般面积都是保留小数点后两位，“四舍五入”，你懂的；长度的单位是毫米。

[/wechat]

11、问题：图中的字体高度怎么确定？

解决办法：字体高度一般是当前比例的2倍或3倍打出来的文字大小比较合适，比如，1:100的图，字体高度则设定为200或300比较合适。
