如何打印出CAD高清图纸

打印出高清图纸。

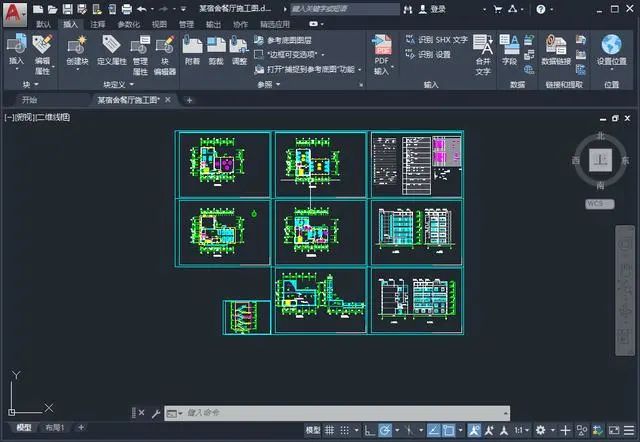

首先我们可以看到，在CAD中有很多图纸，可以选择批量打印，那么如果我想要打印一份高清的图纸，该怎么做呢？

[wechat key=验证码 reply=回复关键字]

然后按下【Ctrl+P】，打印样式肯定要设置的，虚拟名称这里选择PDF格式，图纸尺寸这里我选择一个A3的吧。

接着将打印样式表改为【acad.ctb】，再点击后面的编辑，在表格视图中点击【颜色1】，按住Shift键向下拖动。

拖动到底部，点击最后一个颜色，就可以全选了，然后在右边将颜色全部改为黑色，最后点击【保存并关闭】。

回到打印设置界面，打印比例勾选【布满图纸】，图形方向选择【横向】，打印范围选择【窗口】，框选图纸范围。

点击【预览】查看打印效果，这时候就是白纸黑字的效果，觉得没问题了，鼠标右击选择【打印】。

[/wechat]

等待图纸生成完毕后，将它保存到电脑桌面中，打印出来之后，它就是一个PDF格式了。

如果你想要打印出JPG图片的高清模式，我们可以通过PS去做，在PS中点击【打开】，选择刚才的PDF图纸。

随后将会出现一个【导入PDF】的窗口，这里的各种数据、属性都不要去动，直接点击【确定】就行了。

这时候图纸是透明样式，我们不用管它，直接按下【Ctrl+S】进行保存，保存类型选择JPG格式，再点击【保存】。

接下来设置图片质量，当然是选择最佳了，然后点击【确定】。

最后在桌面上打开这张图片，不断地进行放大，查看效果如何，可以看到非常的清晰！
