自己怎样用CAD设计家居户型图

有的人买完房会想要自己设计一下家居户型，还有的家居老板为客户量房后想要简单设计户型，下面就是教大家用CAD简单的设计家居户型平面图，供大家参考。

1.打开CAD后，按照1：1的比例画出户型的轮廓。一般画墙壁的厚度画260mm，大门画1100mm，卧室门画900mm，卫生间门画750mm。

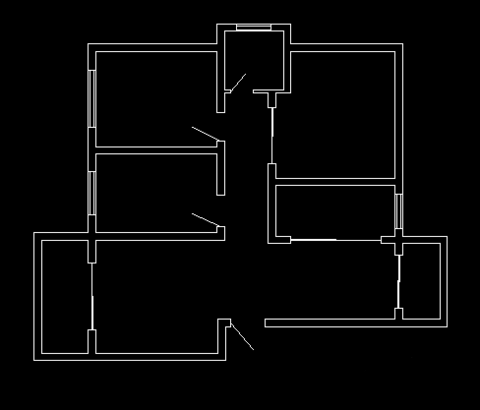

画户型轮廓

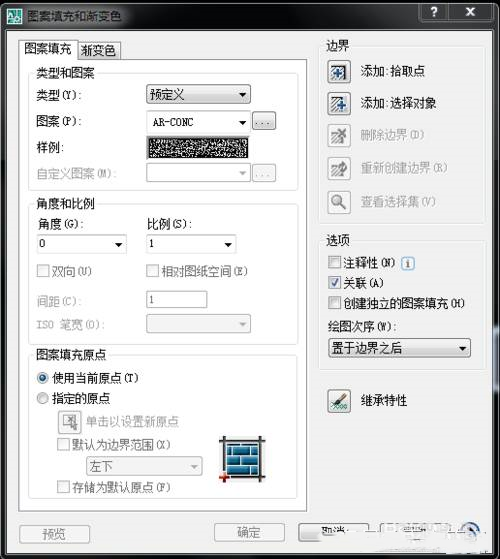

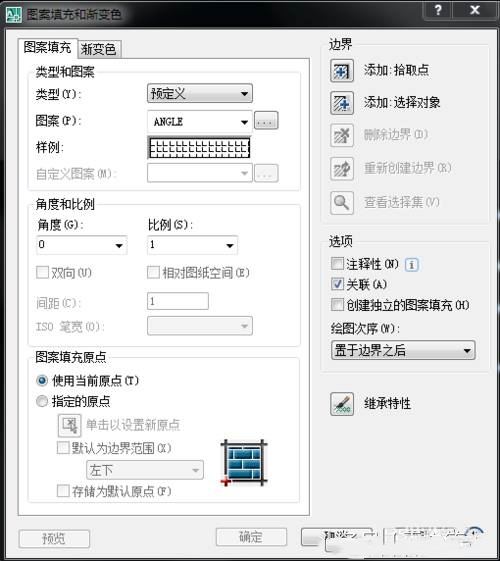

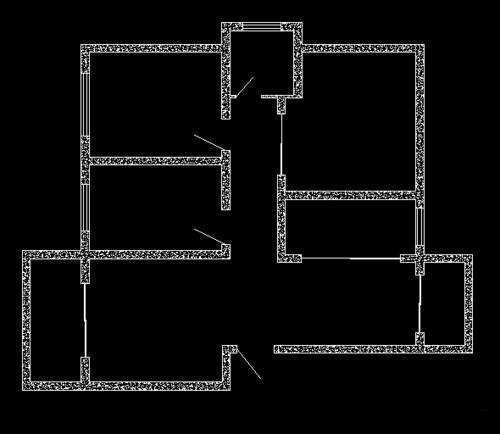

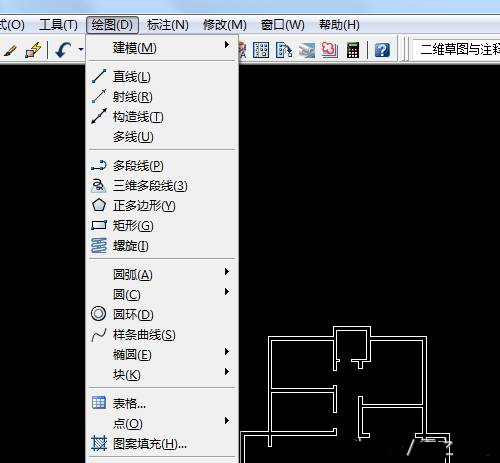

2.画完户型框架后，对墙壁进行填充，选择“绘图”中的“图案填充”，在“图案”选择框里选择AR-CONC，然后添加拾取点，把十字光标放在墙壁线中间，点击确定。

3.从网上下载家具家电CAD块，或者也可以根据自己的喜好绘制。

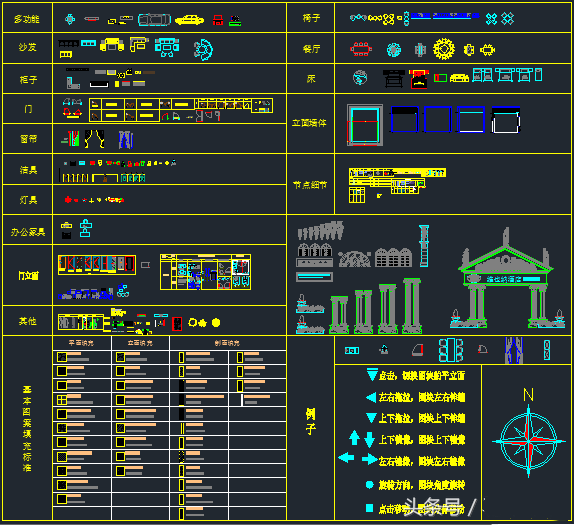

家具家电CAD块

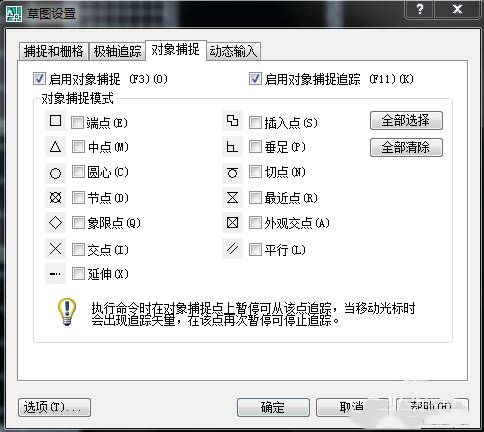

[wechat key=验证码 reply=回复关键字]4.设置“草图设置”，取消端点与中点前的对钩。[/wechat]

5.把家电家具的CAD块拉入相应位置。

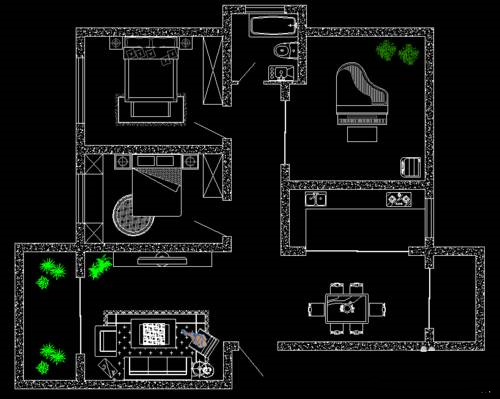

这样一张家居户型CAD图纸就画完了！
