CAD零基础自学：笔记21条

如果你下定决心自学CAD，那么就已经成功了一半了，剩下的就是保持这份决心。

了解CAD制图软件、操作方式，然后练习、练习、再练习。

今天给大家分享一个CAD自学笔记的前21条记录，希望能够帮助到对于自学CAD不知道如何下手的小伙伴，还可以关注下“CAD自学”，我们会定期更新资料。

当然，仅仅靠自学是很难学会设计的。

只有系统全面专业的学习，方能学有所成。这些只是提供给刚入门的同学一个参考学习！

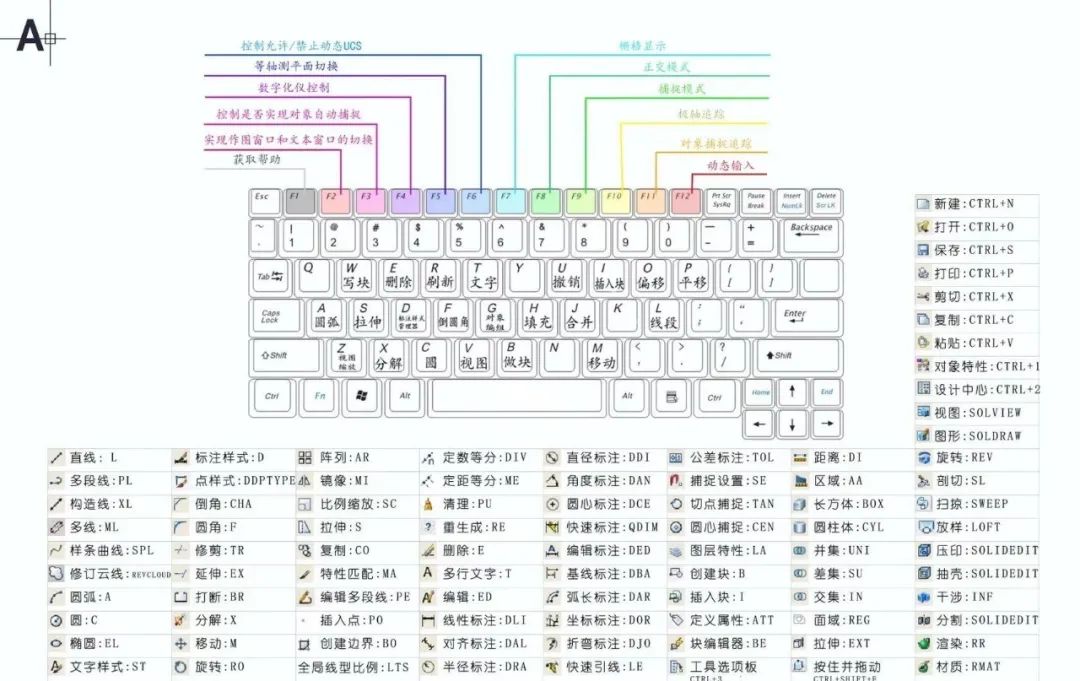

CAD自学笔记21条，零基础学CAD可以看看

1.直线工具：（快捷键L，不区分大小写）。

画直线时，如果按照长度+角度，输入长度后，按Tab键切换。

2.鼠标中键在CAD中的运用：

“放大缩小”、“按住鼠标中键可以移动”、“双击鼠标中键”，可以显示所有画图区域里的图形。超过图幅的图形，可以按鼠标中键两次，就可以显示完整了。

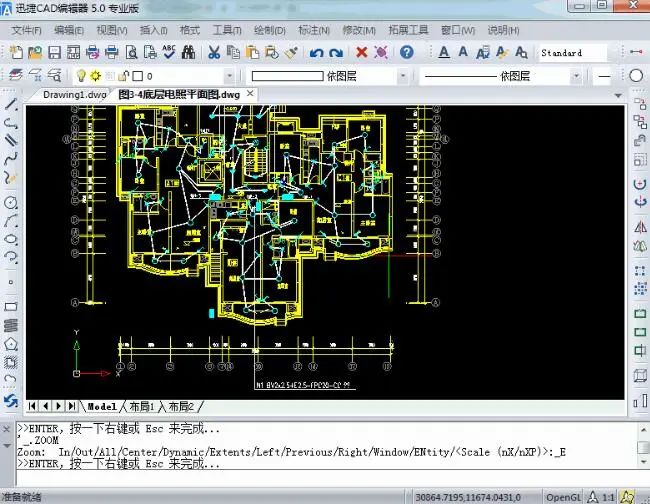

CAD自学笔记21条，零基础学CAD可以看看

3.删除工具：

“选中要删除的对象，然后按Delete键”，用删除工具快捷键E

4.极坐标：

要输入极坐标，请输入距离和角度，并使用尖括号隔开

例如：要指定相对于前一点一个单位，角度为45度的点，就输入1<45。< span="">

默认情况下角度按逆时针方向增大，顺时针方向减小，要按顺时针方向移动则要输入负角度值。

可以使用UNITES命令来该表当前图形的角度约定。

5.构造线：快捷键XL

6.CAD选择技巧：

a,从左往右选，要完全框住才能选中

b,从右往左选，接触到就能选中

C,点选

7.射线：快捷键RAY

8.圆弧：快捷键A/ARC

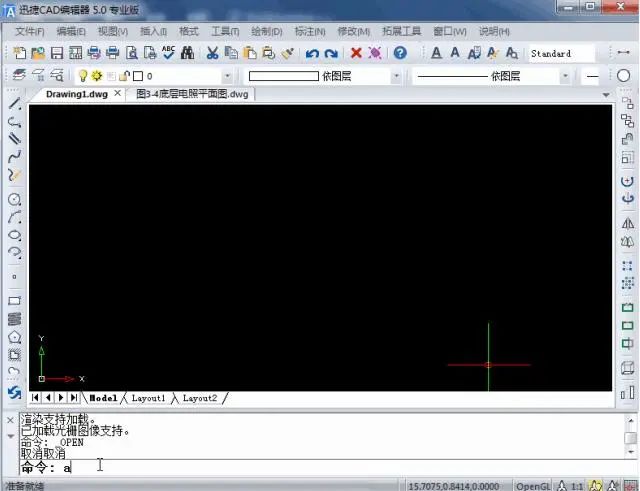

CAD自学笔记21条，零基础学CAD可以看看

9.多段线：快捷键PL

注意：多段线不仅可以画直线，还可以画圆弧，其中半宽和宽度集合可以画箭头。

10.圆：快捷键C

11.修剪工具：快捷键TR

最常用的是TR-空格-选择要修剪的对象”有时候修剪不掉的部分可以选中，然后删除。

注意：按住Shift可以延伸对象。

12.作图原则：先定位，后定形。

13.椭圆：快捷键EL

14.偏移命令：快捷键O

使用方法：选择偏移命令-输入偏移距离-选择要偏移的对象-指定偏移方向（往哪一侧偏移）

[wechat key=验证码 reply=回复关键字]

15.倒圆角：快捷键F也可以用相切相切半径圆来做圆角，把多余部分删除即可。

16.旋转复制命令：复制的快捷键为CO也可以用Ctrl+C（复制后图像的方向不变）

注意：复制的基点是复制图形内的一点

旋转的快捷键为RO,

注意：旋转的几点是选择的中心点，记图像围绕那一点旋转，该点不在所选择的图形内。

17.镜像命令：快捷键MI 当两个对象形状一样，而且又关于某一条线对称，则可以使用镜像命令。

18.矩形工具：快捷键REC

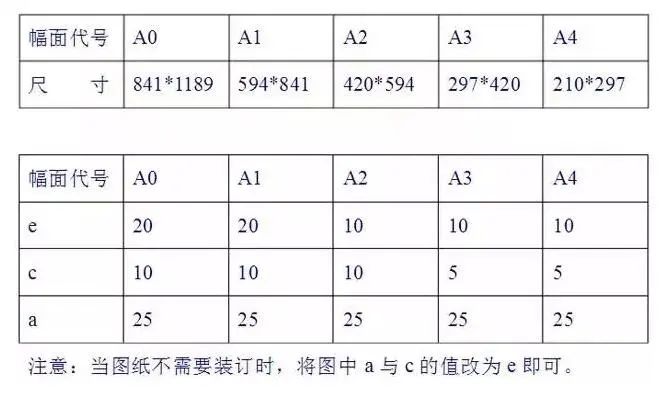

19.图纸框的绘制幅面代号：

[/wechat]

CAD自学笔记21条，零基础学CAD可以看看

20.分解命令：快捷键X (将一个整体分解成几部分) 。如绘制图纸框内框的时候，先将外框分解，然后将分解开来的直线偏移适当距离从而得到内框。

21.样条曲线：快捷键SPL，用于断裂处的裂痕表示方法或者用于表示需要省略的部分。
