删除移动和复制移动和复制 修建和延伸 镜像拉伸拉伸夹点

删除命令ERASE有什么可讲的？

告诉你：再简单的命令都有更有效的使用方法！

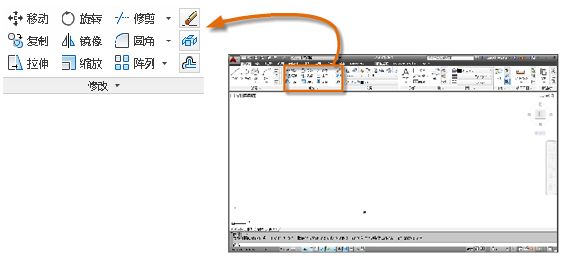

• 使用时可以在命令窗口中输入 E，或单击“删除”工具；

• 看到光标变成方形拾取框时，单击每个要删除的对象，然后按 Enter 键或空格键；

• 老司机会这样删除：在输入命令之前，可以先选择多个对象，然后按 Delete 键。

技巧预警

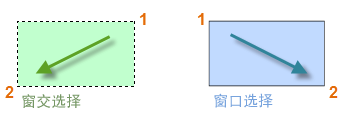

• 使用窗交选择，可选中绿色区域内的或接触该绿色区域的任何对象。

• 使用窗口选择，将选中完全包含在蓝色区域内的任何对象。

• 如果框选对象多了两个怎么办，例如，选择了 42 个对象，其中有两个不应选择，可以按住 Shift 键并选中这两个对象。



2    移动和复制

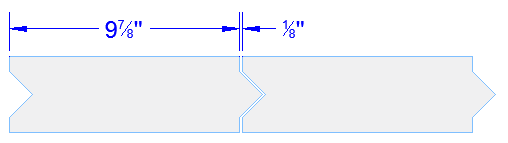

下面介绍如何使用 COPY 命令来布置一行装饰瓷砖。瓷砖形状如下图所示，需要制作间隔 1/8" 的副本。

首先单击“复制”工具或在命令窗口中输入 CP或者CO 来启动命令。

（1）指定距离复制

此例中，我们知道第二个瓷砖上的任意点与原始瓷砖上等效点的总距离为 9-7/8" + 1/8" = 10"。

因此，我们继续选择瓷砖，然后按 Enter 键或空格键来结束选择

然后单击绘图区域 (1) 中的任意位置。此点不必位于瓷砖上。

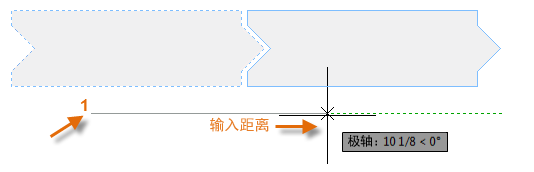

接下来，将光标移动到右侧，依靠极轴追踪角度将方向保存为水平，然后输入距离 10。再次按 Enter 键或空格键结束该命令。

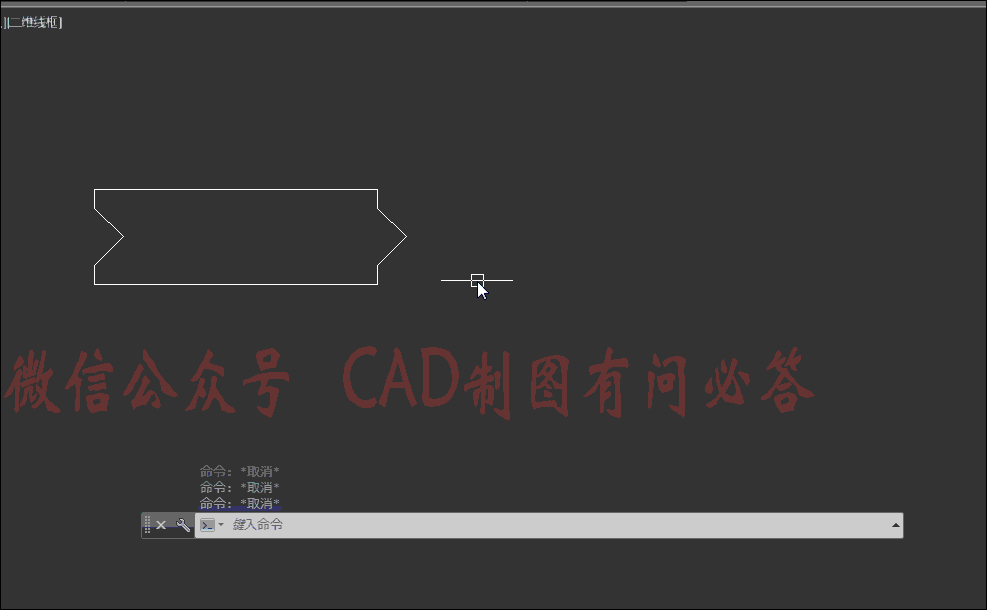

动态演示：

（2）指定两点复制

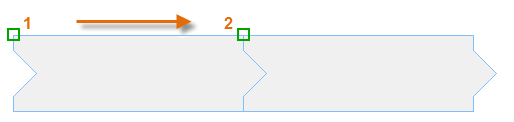

启动 COPY 命令，然后选择与之前相同的瓷砖，但这次可以单击两个端点，如图所示。

若要在瓷砖之间添加 1/8" 的间距，再启动 MOVE 命令（或在命令窗口中输入快捷键 M）。

MOVE 命令类似于 COPY 命令。

选择复制的瓷砖，然后按 Enter 键或空格键。

像以前一样，单击绘图区域中的任意位置，然后将光标移动到右侧。输入距离 。

我们再来看如何创建多个副本：

例如，我们复制了以下圆，现在想要以相同的水平距离创建更多副本。启动 COPY 命令，然后选择第二个圆。

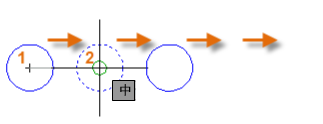

然后，使用“圆心”对象捕捉，单击原始圆 (1) 的圆心，再单击第二个圆 (2) 的圆心，依此类推。

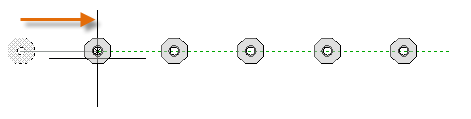

要制作大量副本，那就使用 “阵列”命令AR。例如，以下是一个深基坑桩的线性排列。从基点指定副本的数量，以及中心到中心的距离。

3   偏移

工作中，大多数图纸会包含大量的平行直线和曲线。

使用 OFFSET 命令可以轻松高效地创建它们（在命令窗口中输入快捷键 O）。

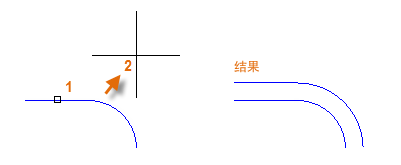

启动命令后，选择对象 (1)、指定偏移距离，然后单击以指示您想要哪一侧的原始对象的结果 (2)。下面是偏移多段线的示例。

技巧预警

• 快速创建同心圆的方法是偏移它们！嘿嘿！

4    修建和延伸

一种常用技巧是将 OFFSET 命令与 TRIM 和 EXTEND 命令结合使用。在命令窗口中，修建快捷键 TR ，延伸快捷键 EX。修剪和延伸是 AutoCAD 中最常用的操作之一。

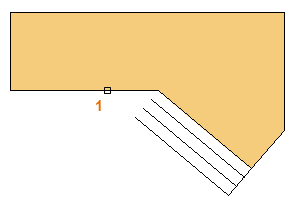

例子：在下图中，想要延伸表示此甲板的台阶的直线。启动“延伸”命令，选择边界，然后按 Enter 键或空格键。

按 Enter 键或空格键以告知 AutoCAD 您已完成了选择边界，并且现在您可以选择要延伸的对象。

技巧预警

• 不论修建还是延伸，执行命令后不要选择边界直接再按Enter 键或空格键，此操作强制 CAD 将所有对象视作可能的边界！

• 修建和延伸命令可以互通，例如修建时按住shift键，选择的对象就会变成延伸！

接下来，选择要延伸的对象（靠近要延伸的端点），然后按 Enter 键或空格键以结束命令。

结果如下所示 - 直线已延伸到边界：

TRIM 命令遵循相同的步骤，除了在选择要修剪的对象时，您选择的是要剪掉的部分。

5    镜像

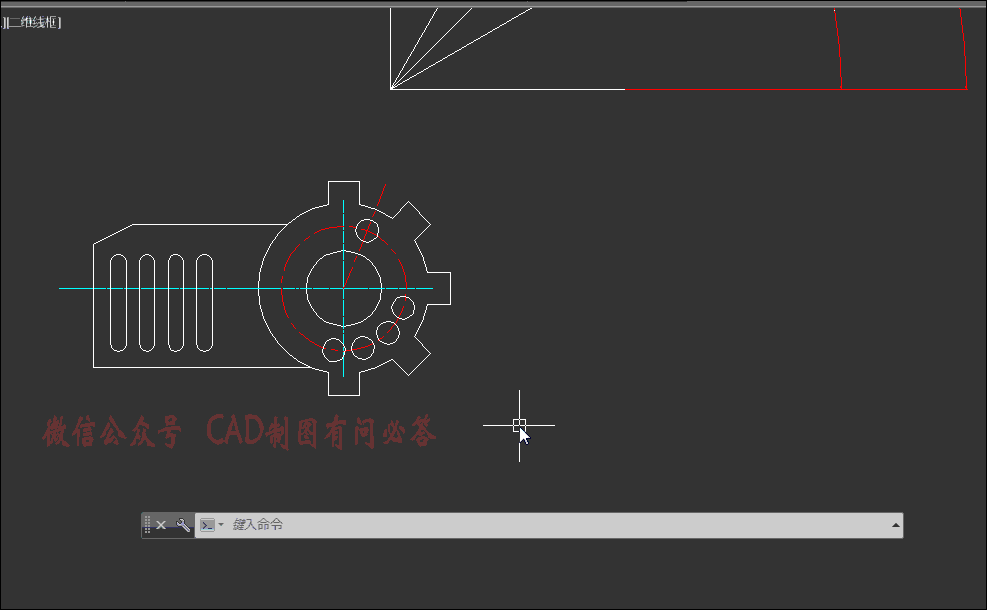

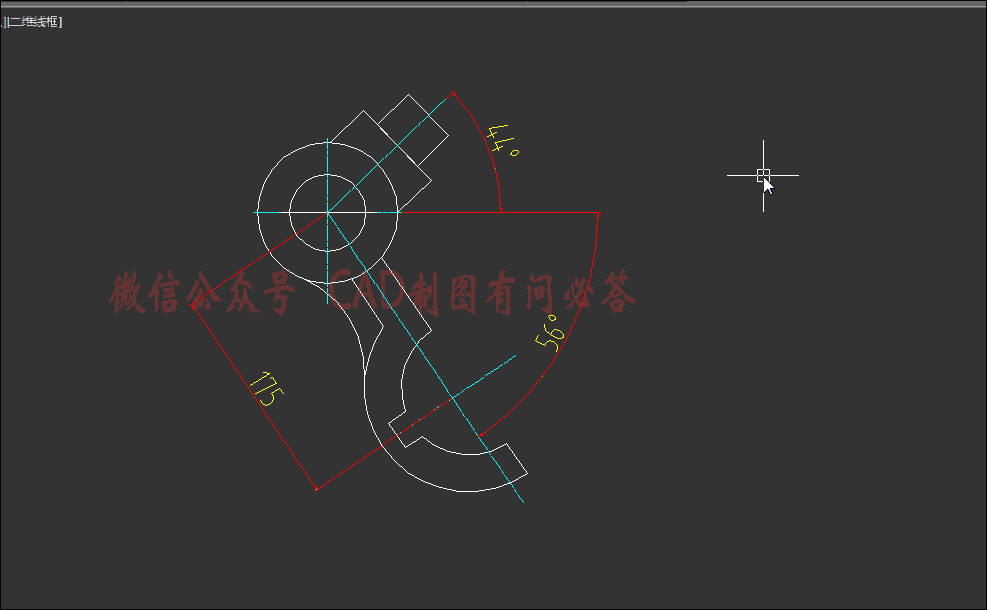

镜像很简单，可以通过一个动态图来学习：

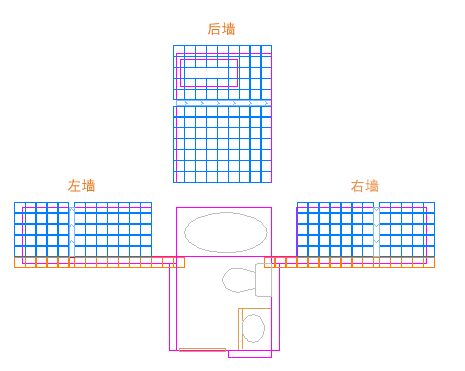

下图取自某个瓷砖项目。已在此住宅浴室中展平墙，使其能够布置瓷砖图案和估算所需的瓷砖数。

借助左右墙之间的对称，可以节省大量工作。只需先在一面墙上创建瓷砖，然后通过房间的中心镜像墙。

技巧预警

• 绘图前先观察，尽量寻找对称结构，使用镜像来节省额外工作，即使并非完全对称。

6    拉伸

可以拉伸大多数几何对象，可以拉长和缩短模型的某些部分。

例如，看一下此垫圈...或者，它也可能是用于公园的设计。

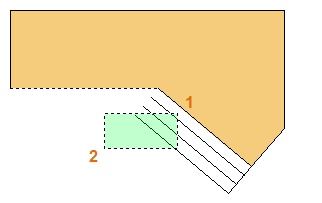

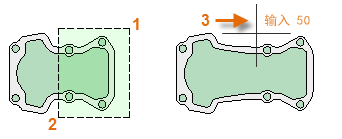

使用 STRETCH 命令（或在命令窗口中输入快捷键 S）并使用窗交选择选择对象，如下图所示（1 和 2）。

然后，单击绘图区域中的任意位置 (3)，将光标移动到右侧，并输入 50 作为距离。

同样也可以缩短！

7    圆角

FILLET 命令（在命令窗口中输入快捷键 F）通过创建与两个选定对象相切的圆弧来创建圆角。

我们可以使用大多数类型的几何对象（包括直线、圆弧和多段线线段）创建圆角。

技巧预警

• 注意：如果指定 0（零）作为圆角的半径（想象一个圆收缩到半径为 0），会将选定的对象修剪或延伸为锐角，这也是一个快速延伸或修剪的。

8    编辑多段线

若要修改多段线，可以从多个有用的选项中进行选择。

PEDIT 命令（在命令窗口中输入快捷键 PE）位于“修改”面板的下拉列表中。

使用此命令，可以：

• 将两个多段线合并为单个多段线（如果它们共用一个公共端点）

• 将直线和圆弧转换为多段线 - 只需输入 PEDIT 并选择直线或圆弧即可

• 更改多段线的宽度

提示：在某些情况下，修改多段线的最简单方法是：分解它、进行修改，然后使用 PEDIT 命令的“合并”选项将这些对象转换回多段线。

9    夹点

[wechat key=验证码 reply=回复关键字]

当我们选择对象而不启动命令时，将显示夹点。

夹点通常便于进行少量编辑。

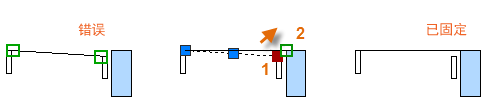

例如，下面的直线意外捕捉到错误的端点。

我们可以选中未对齐的直线、单击某个夹点，然后单击以指定正确的位置

[/wechat]。
