CAD线宽问题

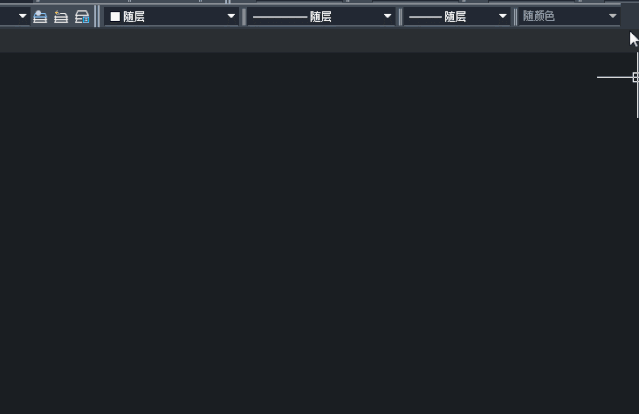

时至今日，依然偶有小伙伴询问，为什么他设置了别的尺寸的线宽，但是图形中并没有看出任何区别，其实CAD下方有相关选项可以开关线宽显示，只有开启显示才能看出区别。

有见及此，今天一次性把线宽的相关知识介绍一下。

线宽是CAD图形的一个基本属性，可以通过图层来进行设置，也可以直接选择对象单独设置，但是不会改变图形的外观和形状。

很多人说0.18和0.20的线宽在图形为什么不能看出差别，其实在模型空间中，线宽只是示意性质，并不是精确显示，如果觉得不放心，可以在在打印预览放大看一下，因为在那里，它是精确的。

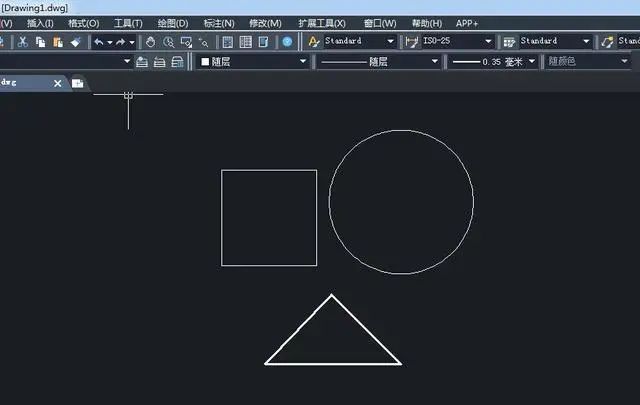

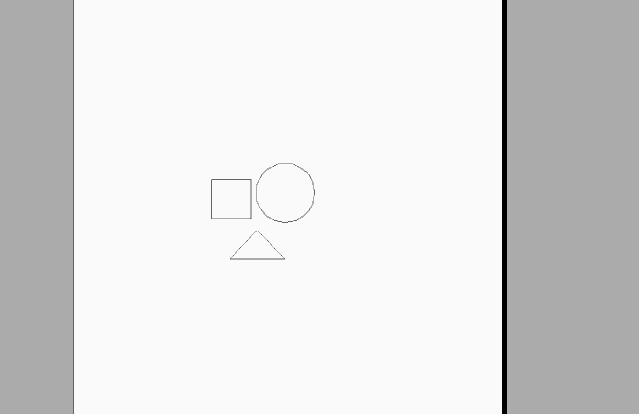

下图的矩形、圆形、三角形线宽分别为0.05，0.18.，0.35，在图形空间中，0.05和0.18是看不太出来区别的，我们不妨到打印预览看看。

[wechat key=验证码 reply=回复关键字]

又有人说了，为什么要这么麻烦，直接显示线宽不就好了。

其实对于复杂的图纸，显示线宽是会影响CAD性能的，而且一般不同的图层才会用不同的线宽，所以可免则免。

在这里引入一个多段线的宽度的概念，线宽是基本属性，不会影响实际绘图尺寸，但是这个多段线的宽度是几何属性，会影响。

例如我们要将多段线打印成0.3mm,绘图是以1:1绘图，单位为毫米，打印比例是1:100，那在绘制多段线的时候宽度就要设置成0.3X100=30。

[/wechat]

那么线宽应该如何设置？

这根本就没有一个标准，或者说，符合企业需求的就是标准。

如果没有什么特殊要求，按照CAD里面默认的线宽绘图就可以了，当然，建筑设计中一般会分颜色、图层，线宽反而很少设置，比较系统的打印都是采用统一的打印样式表（CTB文件）。
