9个CAD制图技巧

1、快捷特性面板如何调取？

2、 如何快速恢复上一次删除物体？

3、 如何快速关闭监视注释器？

4、如何快速处理重复碎线？

5、如何解决虚线在模型空间和布局空间显示不一致的问题？

6、 如何快速更改图块名称？

7、 PL线段如何快速画出圆弧？

8、 如何快速把矩形4角转换成圆弧？

9、如何快速绘制门开启线？

01.

快捷特性面板是怎么调取出来的？

快速调取出特性面板有2种方式：

1、 通过CAD界面中的面板添加，点击CAD界面右下角的菜单，勾选快捷特征，然后点击快捷特征选项；

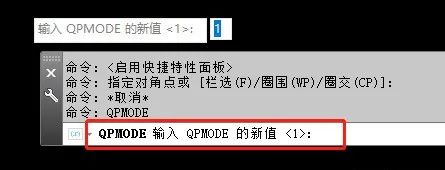

2、通过快捷命令设置，输入QPMODE，将值改为1，打开属性面板；当值为-1或0时，关闭属性面板；

3、 键盘按住ctrl+shift+p，可以快速开关特性面板；

02.

画图过程中不小心删除了物体，但是已经操作了多个步骤了，可以恢复删除的这个物体吗？

这种问题比较常见，大部分人只能一直倒着走，然后再画，这样会大大影响绘图效率。

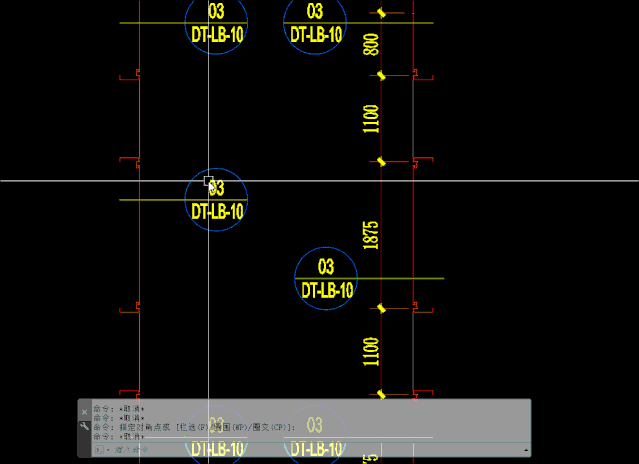

这个非常实用的命令是OOPS，可以快速恢复最后删除的对象。需要注意的是，只有最后删除的对象才是默认的，看怎么操作。

03.

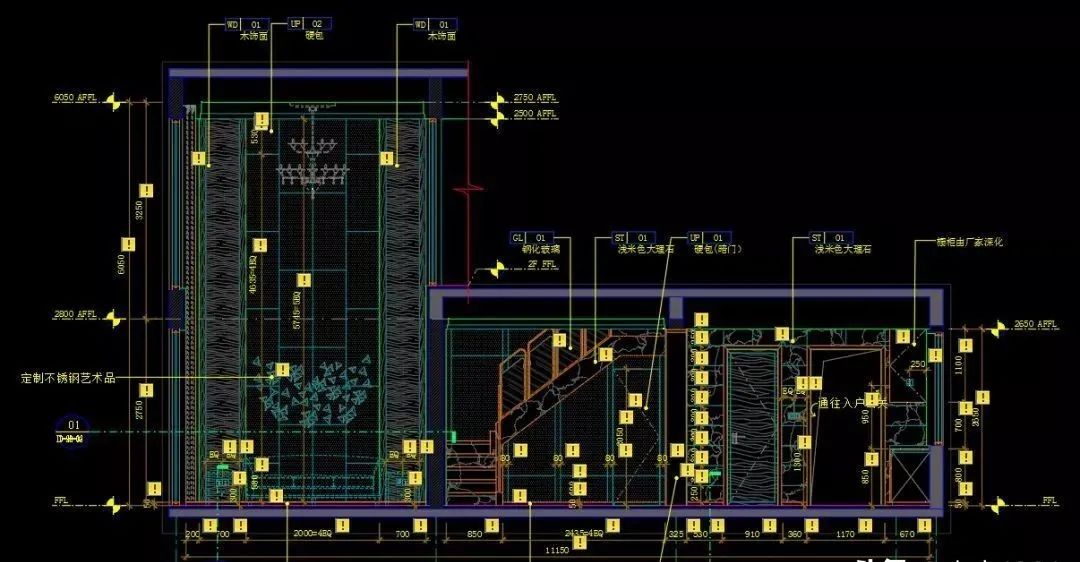

同事发来的图纸尺寸标注出现很多感叹号，如何处理？

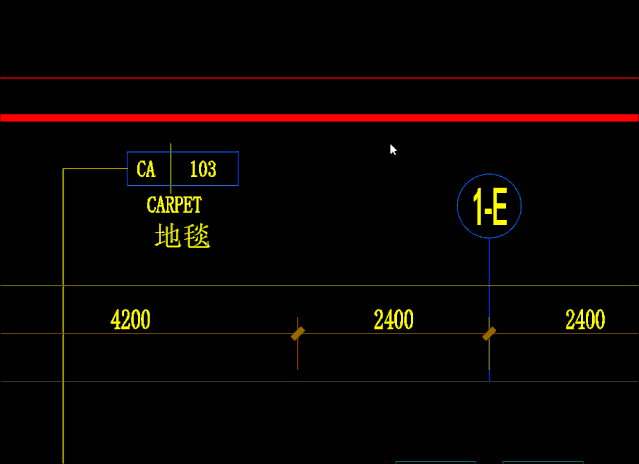

在绘图过程中打开注释监视器时，会出现此问题。该功能主要检测图纸中标注等标注的相关性。一般不常用这个功能。

如果不小心打开了这个功能，关闭有2种方法：

1、通过快捷命令ANNOMONITOR将该值设置为0，可以快速关闭监视器。但是这个命令比较长，比较难记。

2、通过CAD界面中的面板添加，点击CAD界面右下角的菜单，勾选标注监视器，然后点击标注器选项；

04.

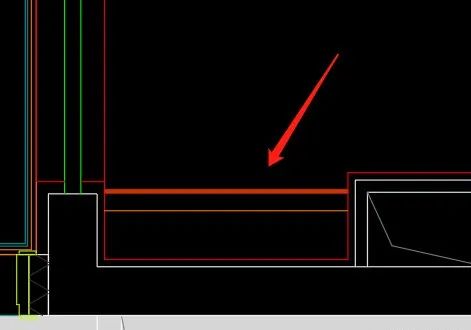

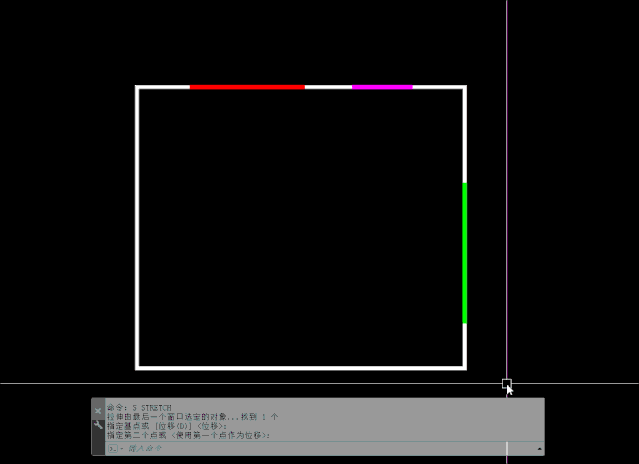

图纸中出现好多重复的碎线，怎么处理呢？

我们在整理建筑图纸时，经常会发现他们的图纸中有很多重复的线段。如果我们一点一点的删除排序，需要时间和精力来拆分方向舵。此时，我们可以使用overkill命令来快速处理它们。具体操作如下。

选择对象后，您可以在调出面板中选择要处理的过滤选项，可以根据整理要求进行选择。

05.

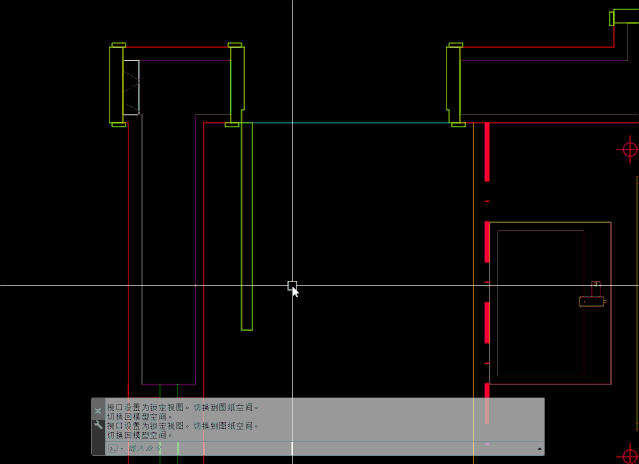

在模型空间里画好的灯带虚线，为什么到了布局视口里却显示实线呢？

模型空间中的显示正常。

布局空间中的虚线显示为实线。

有两种操作可以解决这个问题:

1、单击“线型管理器”面板，取消选中“缩放时使用图纸空间单位”，右侧的全局比例因子和当前对象的比例都设置为1。

2、 通过快捷键psltscale(PSLTS)将该值设置为0。

06.

不使用插件怎么能够快速更改图块名称呢？

有时，我们需要更改瓷砖的名称。如果没有插件辅助，我们只能先炸瓦再封杀。这个方法可以用，但是遇到动态块就不行了。此时，我们可以使用重命名命令进行快速处理。操作如下。

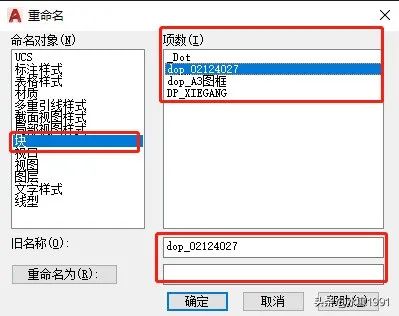

从该面板可以看到，您可以在左侧的命名对象选项框中选择多种对象类型，不仅可以编辑切片，还可以编辑图层、文本样式等。您可以通过在右侧的“项目编号”中选择相应的切片名称，并在下面填写重命名的内容来更改切片名称。

07.

PL线兜圆弧快速方法

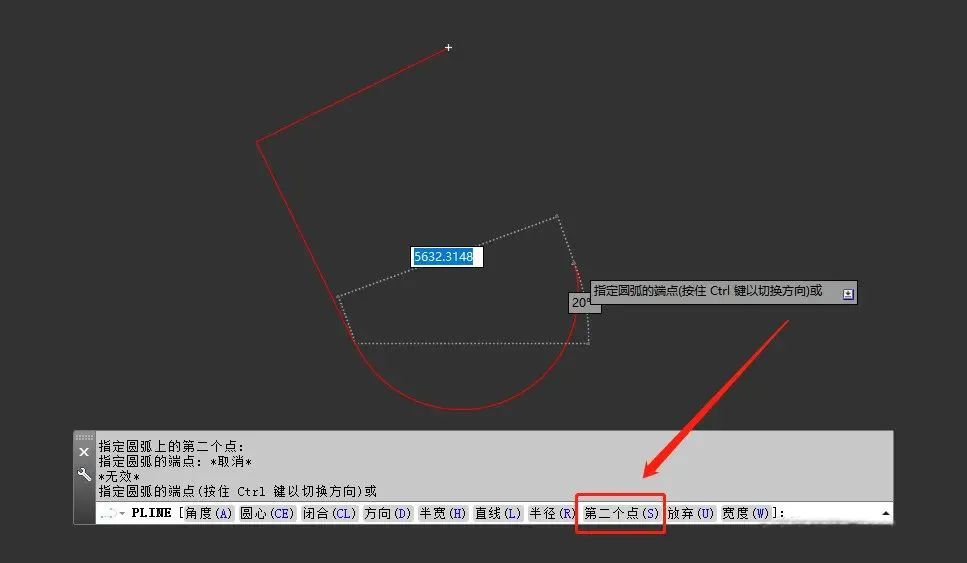

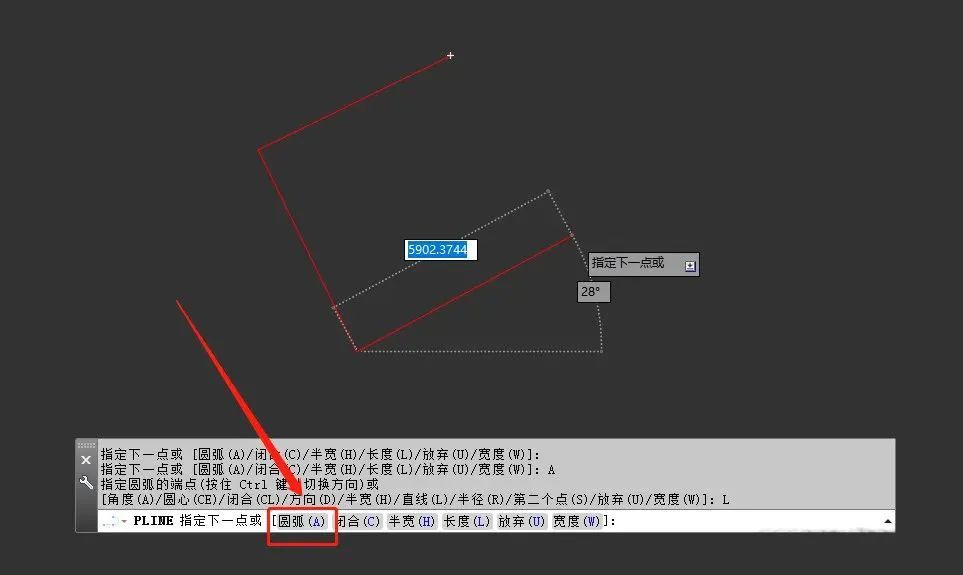

PL——指定起点——A圆弧——S第二点选择圆弧的中点——这是最快速兜圆弧的方式；

08.

快速把矩形4角转换成圆弧

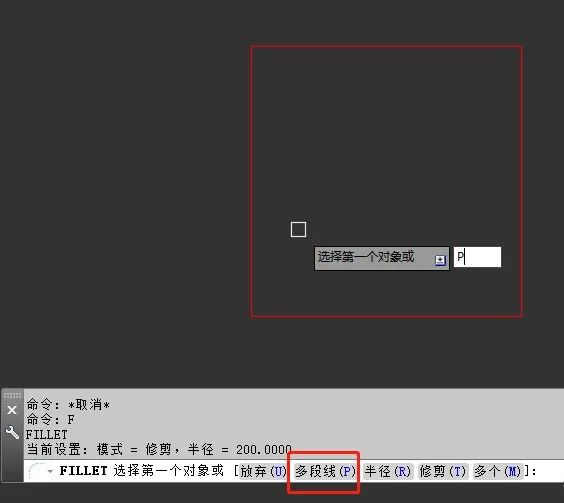

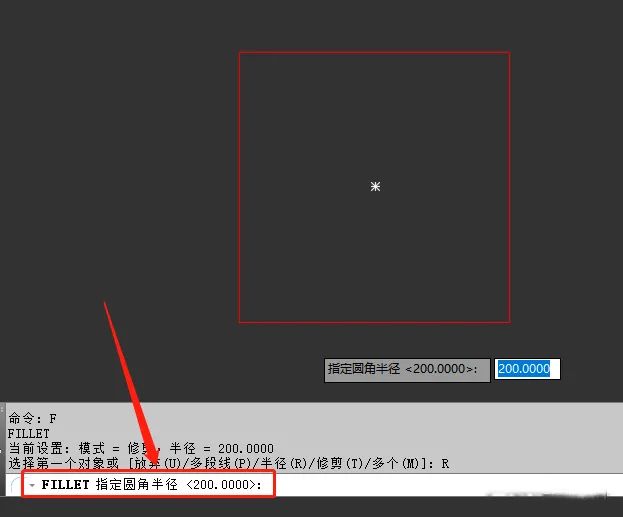

1、F倒角指定半径

2、P选择多段线,矩形4个角瞬间变成圆弧；

09.

组长老是说我画门扇开启线是错的，

怎么能够快速画一个门扇的开启线？

画门开启线有2种方式：

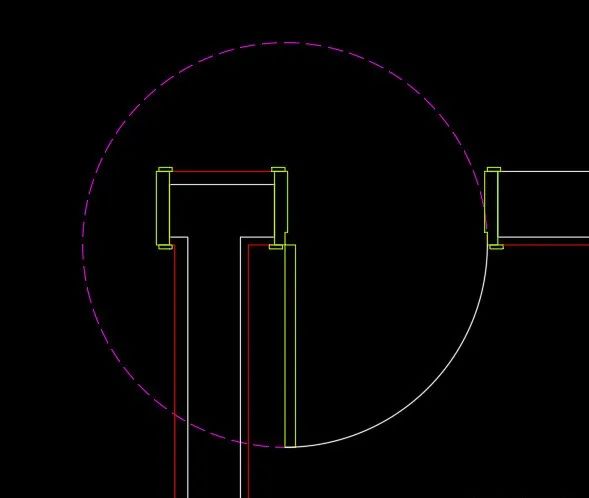

1、以门扇长度为直径，门开启点为圆心画圆，然后再修剪成四分之一圆。

[wechat key=验证码 reply=回复关键字]2、通过画弧线命令A，根据命令内选项进行绘制四分之一圆。操作如下：[/wechat]
