CAD图怎么看

编辑:Sakura来源:网友投稿更新时间: 23-02-04 22:22:29

一张CAD图纸到手之后你的第一反应是做什么?

当然是看图!

绘图有绘图的技巧,看图也有看图的技巧,今天我就来跟看大家分享一些CAD看图技巧。

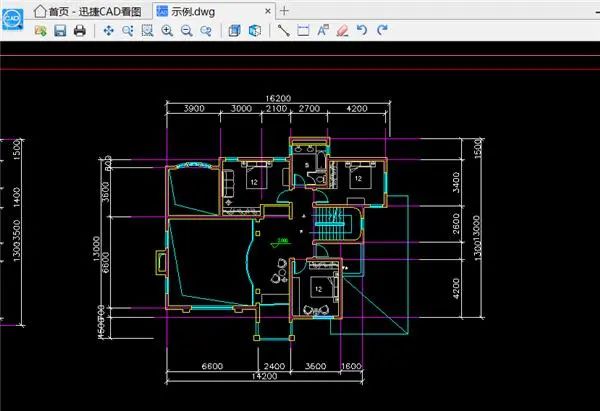

1、熟悉图纸平面尺寸

建筑施工平面图一般先看三道尺寸,第一道是细部尺寸,第二道是轴线间的尺寸,第三道是总尺寸。

看完尺寸再结合本层看平面图,最后看水电空调安装、设备工艺和装修施工图。校对是否一致,有没有出入。

CAD图怎么看?收藏好这份看图技巧,学CAD的终生受用

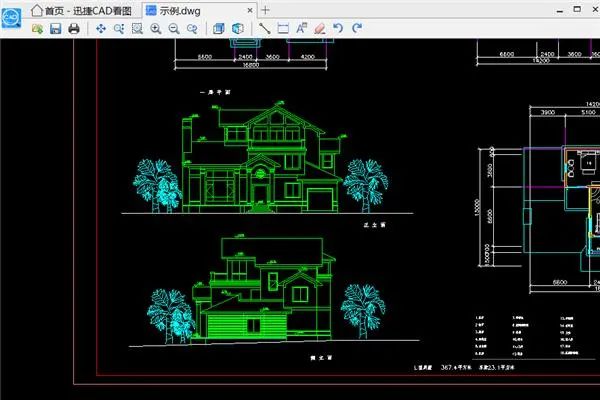

2、审查立面尺寸

我们的施工图纸不止有平面,还会有剖面立面,这里的尺寸也要审查一遍。主要关注其中的本层标高、梁表标高,就算是基础大样图、细部大样图也会有标高注明,通过这些你就更好地了解立面尺寸。

CAD图怎么看?收藏好这份看图技巧,学CAD的终生受用

3、检查易出错地方

  1. 主要检查以下几处地方:

  2. 墙砼压顶坡向是否朝内

  3. 砖墙下有没有梁(柱)

  4. 结构平面图中的梁,有没有标注梁表配筋情况

  5. 查看主梁的高度有没有低于次梁的情况

  6. 梁板柱在跨度相同、相近时,有没有钢筋相差太大的地方。如果有,最好再验算一遍。

  7. 当梁与剪力墙同一直线布置时,查看梁的宽度会不会超过墙的厚度。

CAD图怎么看?收藏好这份看图技巧,学CAD的终生受用

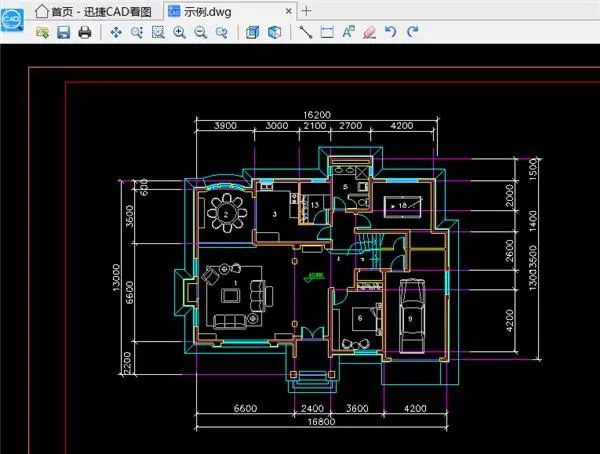

4、可修改地方

检查完毕后,在全面看看有没有需要修改优化的地方,尤其是前面出现错误的地方要重点关注。

CAD图怎么看?收藏好这份看图技巧,学CAD的终生受用

[wechat key=验证码 reply=回复关键字]

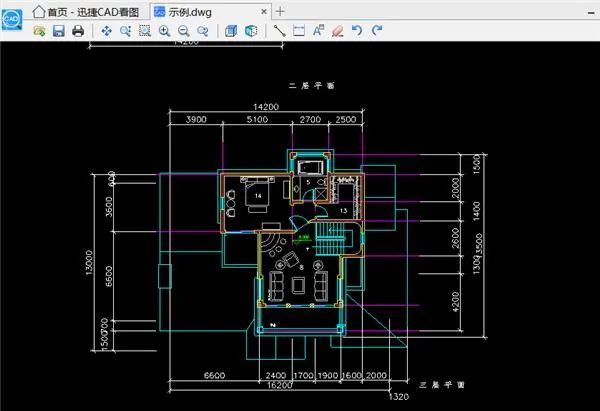

通过以上4个步骤查看你的CAD图纸,如果需要对图纸进行进一步的测算修改,在迅捷CAD看图中也能完成,它支持三维看图、计算长度面积、画线等多种操作,能满足你的基本修改需求,有需要的可以下载试试~

[/wechat]

CAD图怎么看?收藏好这份看图技巧,学CAD的终生受用
