建筑类施工图包含的各专业图纸施工图类别施工图的编排次序 房屋施工图阅读方法

一套完整的施工图，根据其专业内容或作用的不同，一般分为：

列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

内容一般应包括：

1）施工图的设计依据；

2）本工程项目的设计规模和建筑面积；

3)本项目的相对标高与总图绝对标高的对应关系；

4）室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号）;

5）采用新技术、新材料或有特殊要求的做法说明；

6）门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。

以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明。

包括总平面图、平面图、立面图、剖面图和构造详图。

包括结构平面布置图和各构件的结构详图。

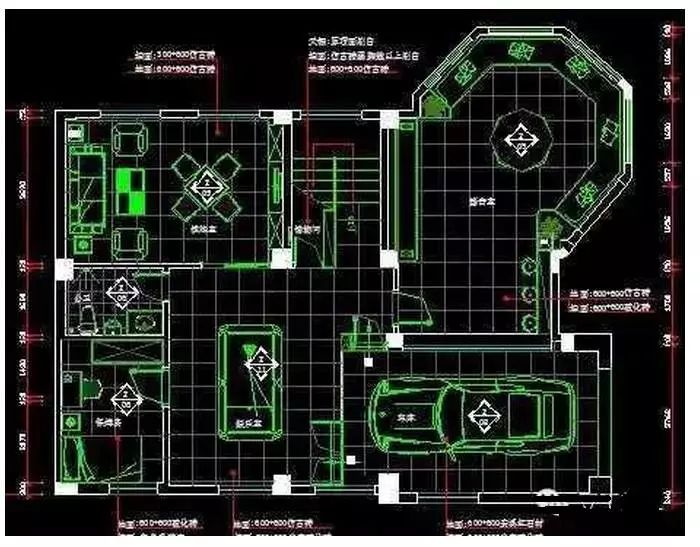

对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

包括给水排水、采暖通风、电气等设备的平面布置图和详图。

根据施工图所表示的内容和各工种不同，分为了不同的图件：

主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。

主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。简称“建施”。

主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。

主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。简称“结施”。

3、设备施工图

主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。

因此设备施工图又分为三类图件：

1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。

3）电气施工图：主要表示电气线路走向和安装要求的图件。包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。简称“设施”。

为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：

1、基本图在前，详图在后；

2、先施工的在前，后施工的在后；

3、重要的在前，次要的在后。

一套完整的房屋施工图的编排次序如下：

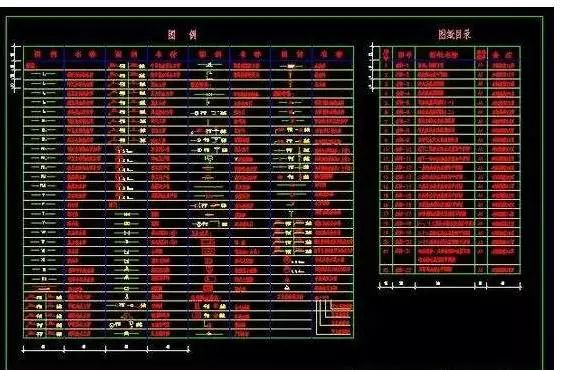

首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。

1）工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

2）设计标准：建筑标准、结构荷载等级、抗震设防标准、采暖、通风、照明标准等。

3）施工要求：施工技术要求；建筑材料要求，如水泥标号、混凝土强度等级、砖的标号，钢筋的强度等级，水泥砂浆的标号等。

1）总平面图

2）建筑平面图（底层平面图、标准层平面图、顶层平面图、屋顶平面图）

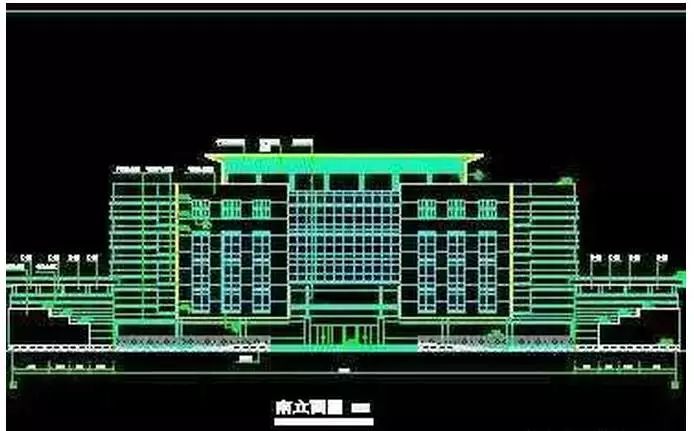

3）建筑立面图（正立面图～背立面图～侧立面图）

4）建筑剖面

5）建筑详图（厨厕详图、屋顶详图、外墙身详图、楼梯详图、门窗详图、安装节点详图等）。

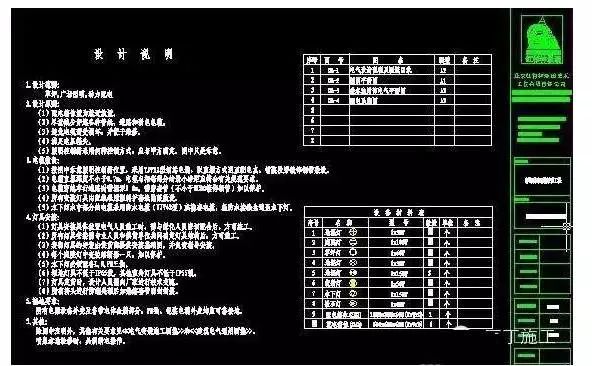

1）结构设计说明

2）基础平面图、基础详图

3）结构平面图（楼层结构平面图～屋顶结构平面图）

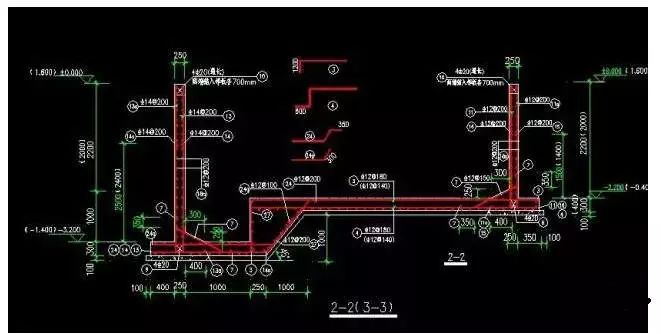

4）构件详图（楼梯结构施工图～现浇构件配筋图）。

管道平面图、管道系统图、管道加工安装详图、图例及施工说明。

管道平面图、管道系统图、管道加工安装详图、图例及施工说明。

线路平面图、线路系统图、线路安装详图、图例及施工说明。

1、大多数图样用正投影法绘制。

2、基本图常用的绘图比例是1：100，也可选用1：50或1：200，总平面图的绘图比例一般为1：500、1：1000或1：2000；

详图的绘图比例较大一些，如1：2、1：5、1：10、1：20、1：30等，相对与建筑物的大小，在绘图时均要缩小。

3、用图例符号来表示房屋的构、配件和材料：由于绘图比例较小，房屋的构、配件和材料都是用图例符号表示，要识读房屋施工图，必须熟悉建筑的相关图例。

[wechat key=验证码 reply=回复关键字]

1）具备正投影的基本知识，掌握点、线、面正投影的基本规律。

2）熟悉施工图中常用的图例、符号、线型、尺寸和比例的含义。

3）熟悉各种用途房屋的组成和构造上的基本情况。

[/wechat]

阅读时要从大局入手，按照施工图的编排次序，由粗到细、前后对照阅读。

1）先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。

2）阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求，也可了解到图中没有绘出而设计人员认为应该说明的内容。

3）建筑施工图——结构施工图——设备施工图顺序逐张阅读。

4）在各类专业图纸阅读中，基本图和详图要对照阅读，看清楚各专业图纸表示的主要内容。

5）如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸 ），以保证建筑物的强度和施工质量。
