用CAD画图，还不会用属性块

使用AutoCAD的人大多都知道图块，图块可重复插入、做成图库，能够有效减少重复操作，因此被广泛应用。但是很多人都不太了解属性块。简单来说，属性块即在图块上附加文字属性（Attribute），这些文字修改非常方便。下面用实际的例子来讲解，先看看下面的属性块：

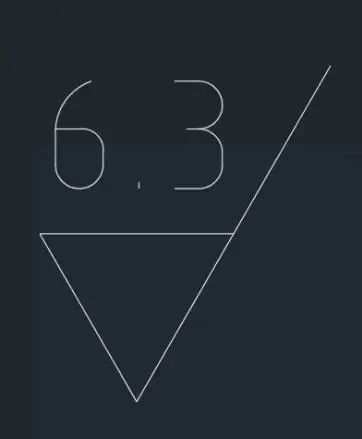

这是一个机械上面常用的粗糙度符号……不是学机械的小伙伴可能会有很多疑问，这个也没啥难得啊……其实它还有很多孪生兄弟姐妹，如：

可以看到所有的这些粗糙度符号中，图形形状是一样的，只有文字内容不一样，这种能改变文字的块，就称之为属性块（Attribute Block）

下面我们一步步分解，来理解什么是属性块。

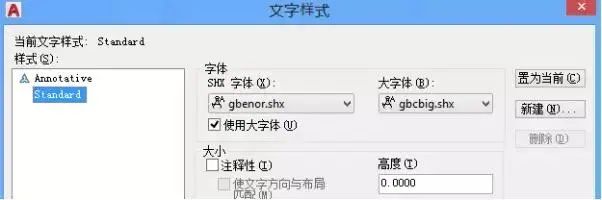

首先按照国标来设置字体：

然后运行ATTRIBUTE命令（简写ATT）

在『属性定义』对话框中，最重要的就是这样的几个控件：

标记：在『非块』时标记文字位置，这里我输入了与默认值6.3差不多长度的CCD（所有小写文字都会默认转大写）

默认：属性块默认值 （右边按钮是字段，我们以后讲）

对正：属性对齐方式，这里选空间（Middle Center）

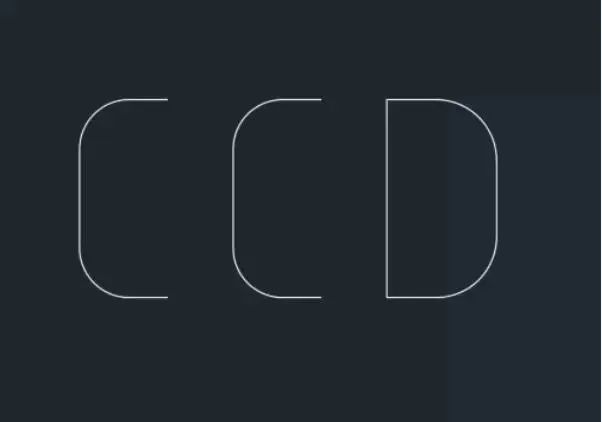

点击确定，一个CCD的文字就创建完成了。

给粗糙度凑个CP……

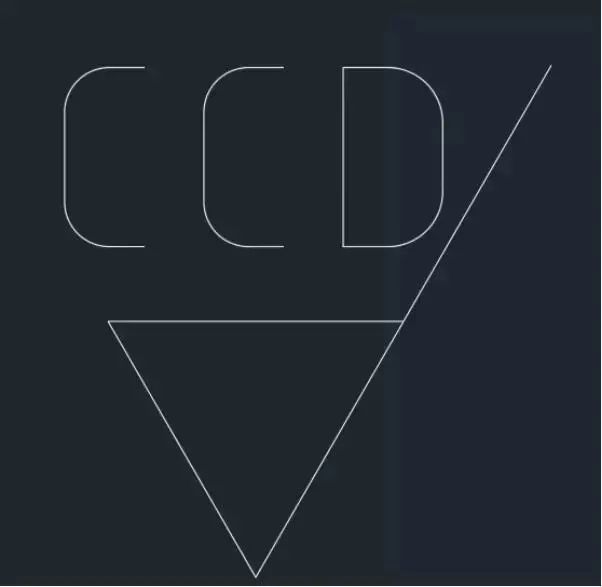

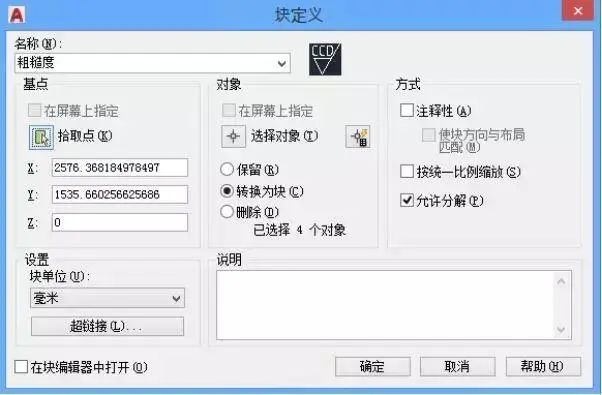

好了，可以定义成块了。

点击确定，会有个要你输入值的对话框，我忘了截图了……就直接确定吧（就是这么任性）

然后，每次插入时都会提示让你输入值。

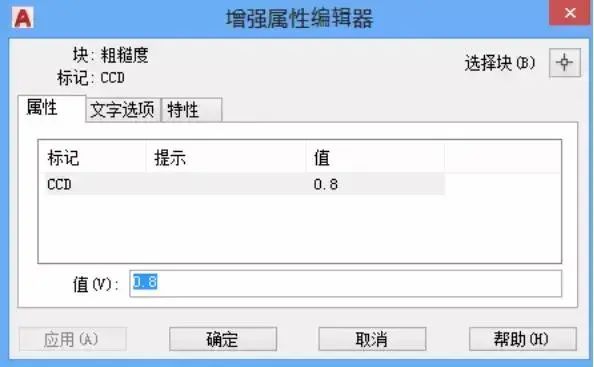

那么问题来了，一旦需要修改值怎么办？很简单！直接双击即可：

然后再输入值就可以了。

当我直接以180度插入一个块时，可以看到文字是反过来的。

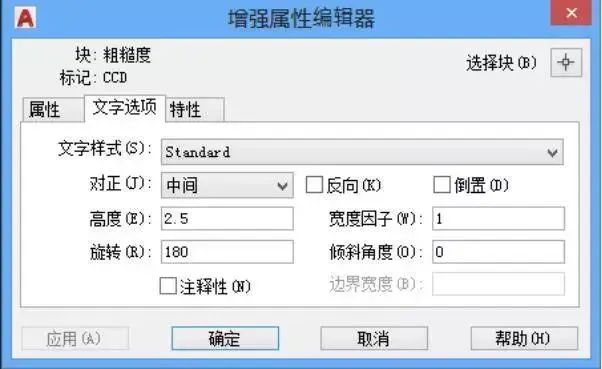

[wechat key=验证码 reply=回复关键字]同样双击，第二个选项卡文字选项，将文字『旋转』从180度改成0就可以了。[/wechat]

注意，有些小伙伴改完角度后，文字的位置就不对了，那肯定是你在定义属性时，『对正』的方式没有选『中间』，重新试一下。
