CAD绘制洗菜盆实例

下面我们介绍CAD绘洗菜盆实例：

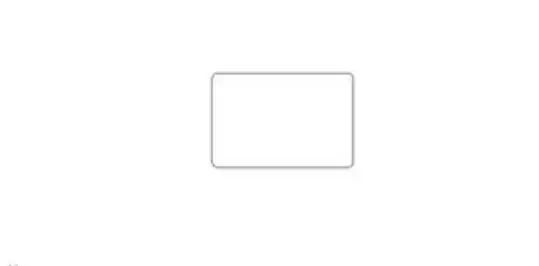

1.首先输入REC(矩形命令)，选择F(圆角)输入30，设定圆角半径为30的矩形，输入680*455，画出长680、宽455、圆角半径为30的圆角矩形。

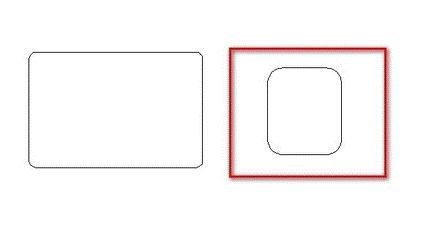

2.然后再次输入REC(矩形命令)，选择F(圆角)输入60，设定圆角半径为60的矩形，输入290、340，画出长340、宽290、圆角半径为30的圆角矩形。

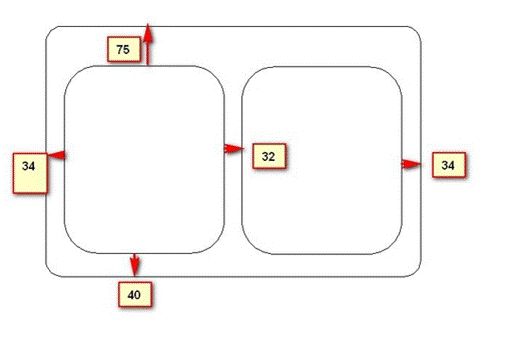

3.然后进入小圆角矩形，移动到大圆角矩形的左侧，从左侧34个单位，从上面75个单位，从下面40个单位，同时从右侧复制，同样从右侧34个单位，从上面75个单位，从下面40个单位

4.输入c画圆，画25半径的圆，画23同心圆，同心圆也可以用偏移的方法画，向内偏移2个单位即可，填充中23半径的圆，如图所示。

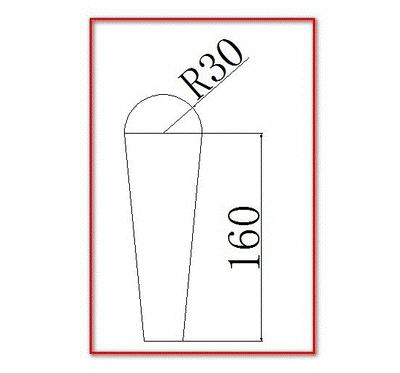

5.绘制手柄，利用圆形和直线命令绘制手柄，具体数字和样子如图所示。

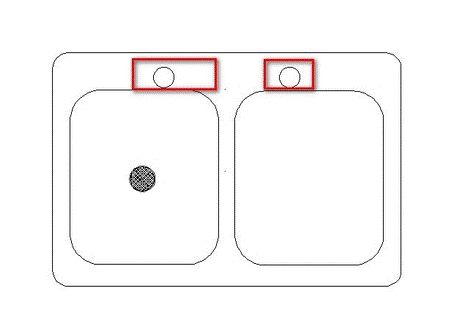

[wechat key=验证码 reply=回复关键字]6.输入c画半径为20的圆，连接外部轮廓和刚才填充的圆，如图所示，复印一个。[/wechat]

7.将手移到两个小圆角矩形之间，选择RO45度角，如图所示，完成了这个洗碗的绘制。
