CAD高手的绘图技巧

     时常有小伙伴担心，现在才去学CAD会不会太晚。

可能你会觉得会与别人差距很大，要花很多时间才能跟上他们的脚步。

其实，仔细想一想，我们和CAD大神之间差距其实并没有那么大，功能命令就摆在那里，他们的绘图效率之所以高，很大程度是因为以下操作。

1、有自己的一套绘图原则

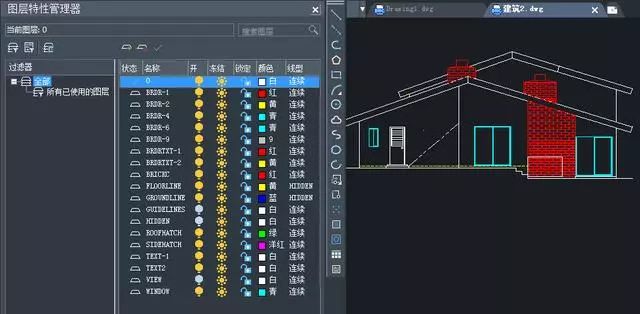

“下笔”前先设置，图幅、单位和精度、比例按照1:1、，图层也要分类好，要做块的就要在0层，至于颜色、线宽等，看个人喜好了，但原则都是简单清晰有规律。

对于过程中的命名规则，最忌随心所欲，中文全称就都是中文全称，序号阿拉伯数字也不要混其他数字等等。

有自己的.dwt模板，这个非常重要，就像平面设计的画布一样，适当另存常用的.dwt模板文件，你会省下N多时间。

2、合理运用命令

这要说的实在是太多了，何谓合理？

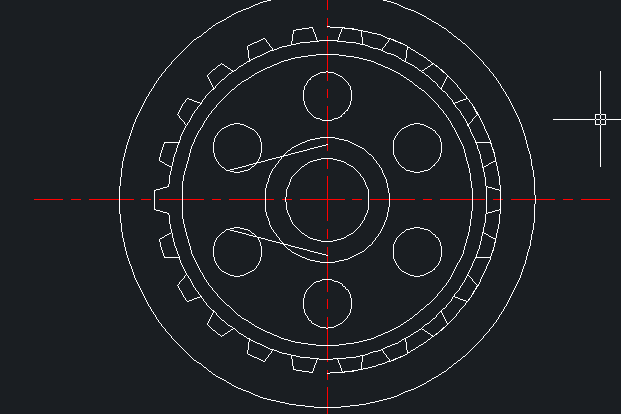

光是直线段就有LINE、XLINE、RAY、PLINE、MLINE等命令。

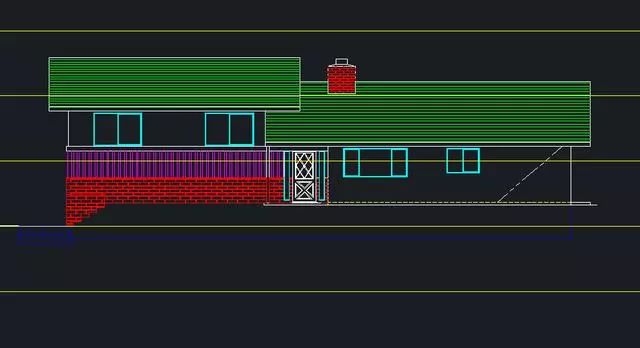

应付大场面，例如校准视图，可用构造线XLINE和射线RAY，建筑图形有轴网。

封闭图形可用PLINE，多条平行线可用MLINE，或者直线再偏移。

CAD中命令颇多，一种效果往往有很多种不同的实现方式，多用吧，你会慢慢发现什么时候该用什么命令的。

3、文本选择

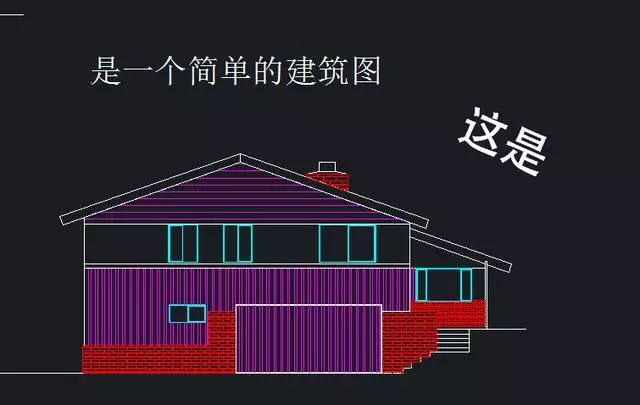

注释短、格式相同，可用单行文字DT，而格式不同，注释又比较长，那就用多行文字T。

那么问题来了，怎么才算注释长？没有标准的，你自己判断一下。

4、修改命令一定要熟练

这个其实已经说过很多遍了，大家把其中主要的CO复制、TR修剪、AR阵列、MI镜像、O偏移、X分解等几个熟练运用，基本上能解决大多数的问题，真的。

5、其他

[wechat key=验证码 reply=回复关键字]

如果你的硬件条件比较好，请忽略这条。

硬件不太好的话，有些设置可以关闭或者取消，这样可以加快CAD执行命令和刷新屏幕的速度。

例如宽线的显示、选择加亮，实体填充模式等等。

[/wechat]

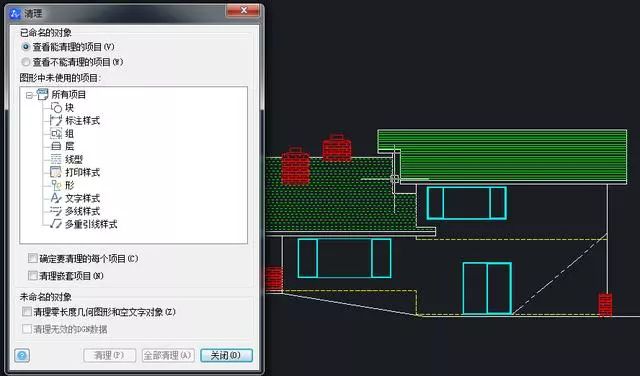

随着使用CAD的时间越来越长，会开始产生很多没有用的图层、图块和各种样式，前期不用管完全没问题，但是当你意识到性能降低的时候，你也要会处理，PU命令，勾选需要清理的项即可。
