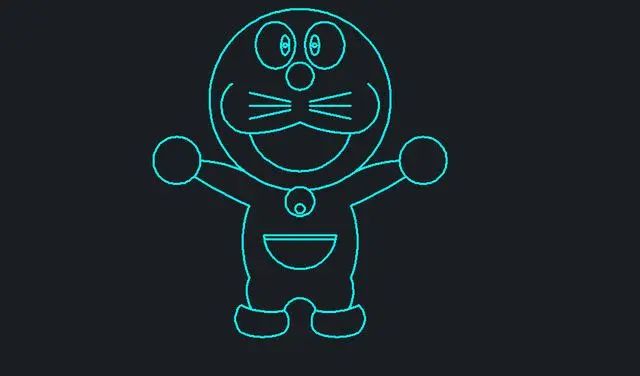

手把手教你用CAD画一个哆啦A梦

什么时候学习CAD比较好？

事实上，当大家提出这样的疑问的时候，大概心中已明白最好的答案就是从现在开始。

当然，CAD绝对不能毫无目的胡乱学习，而从实例开始毋庸置疑是一个很好的开始。

今天，我们通过绘制一个哆啦A梦来达到掌握基础命令的目的，篇幅较长，请先收藏再看。

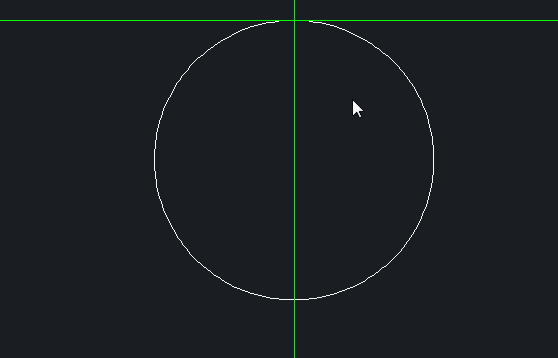

1、画一个半径50的圆，再按照下图画两条辅助构造线。

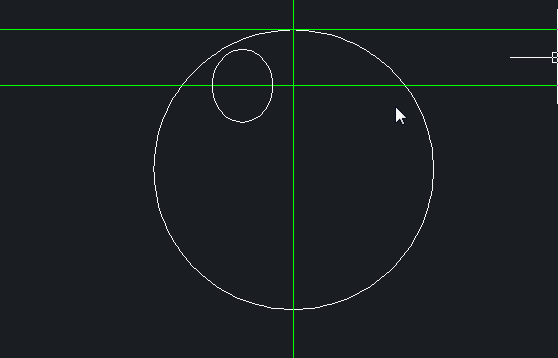

2、O偏移水平构造线，距离为20，EL椭圆命令，轴长分别为22和13。

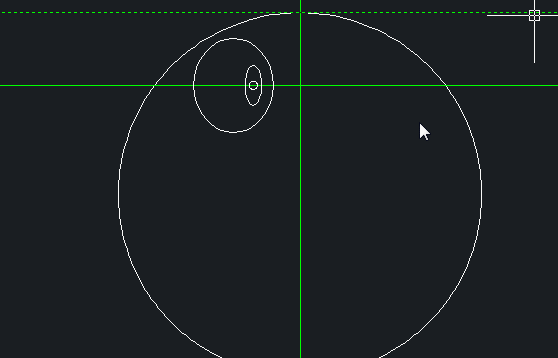

3、在椭圆中重复EL命令，尺寸合适即可，再圆C画眼睛。

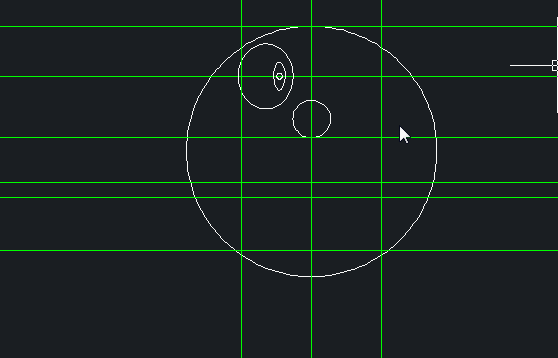

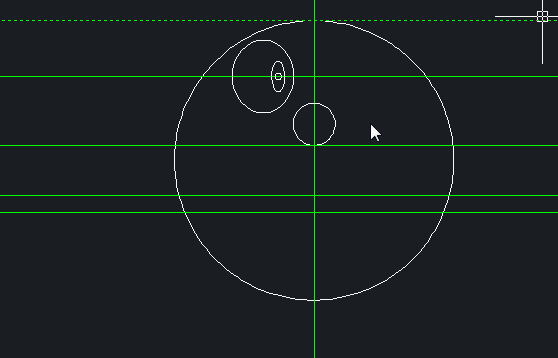

4、圆C画鼻子半径7.5，位置合适即可。鼻子下方再画一条水平构造线，往下偏移18，再偏移6。

再往下偏移21，重复命令，把竖直构造线左右偏移33。

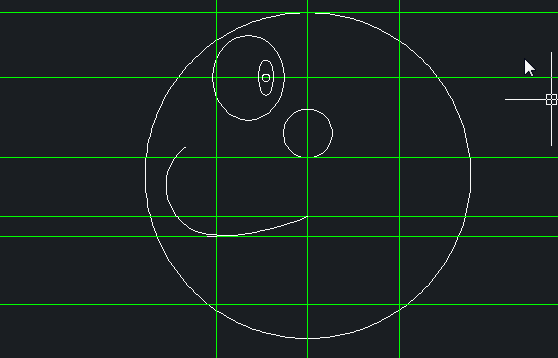

5、圆弧ARC，画完之后自行调整到适当的位置即可。

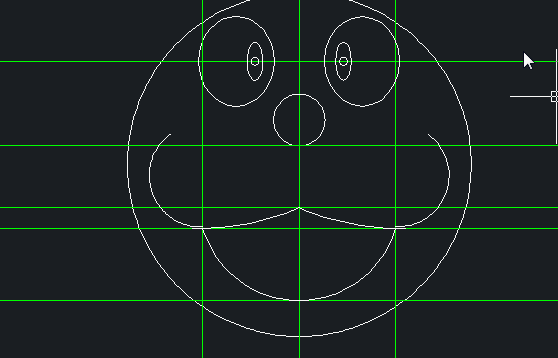

6、重复圆弧ARC，画哆啦A梦的嘴巴，这个时候可以用MI镜像，把眼睛也镜像一下。

7、简单的直线画胡须，之后两次镜像即可。

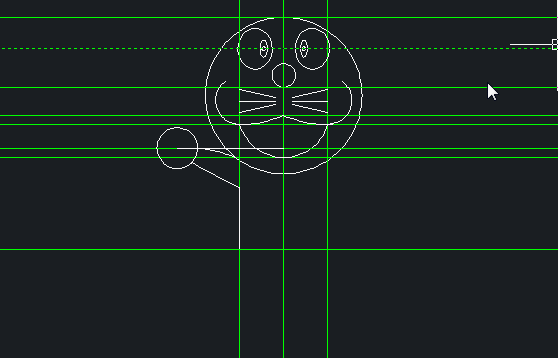

8、偏移最下方的构造线往上6，与中间竖直构造线的交点为起点，作68直线，圆C半径13，ARC圆弧画手臂。

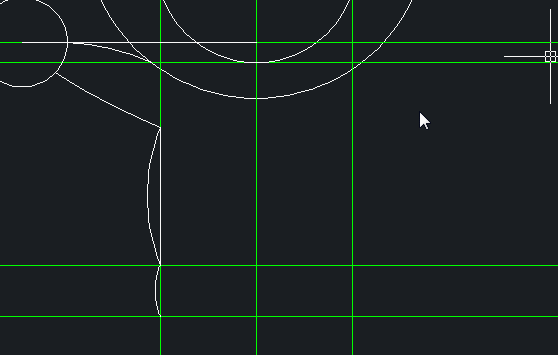

9、沿手臂位置作直线40，添加辅助构造线，连续往下O偏移15，ARC画身体，适合即可，这里的弧线输入了15，之后TR修剪。

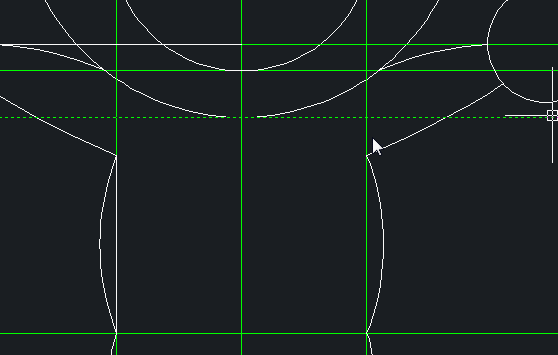

10、ARC画身体，主要经过我们之前画的辅助构造线交点，输入数值即可。

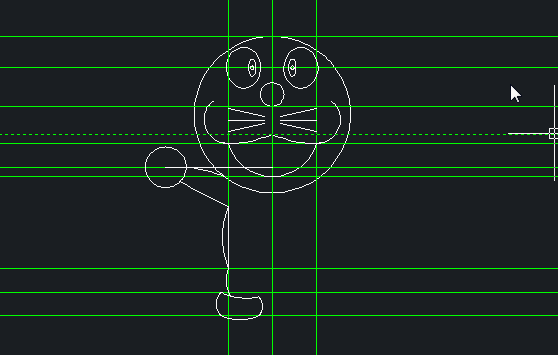

11、ARC画jiojio，大家直接看操作即可，文字描述有点难。

12、MI镜像手臂、身体和jiojio。

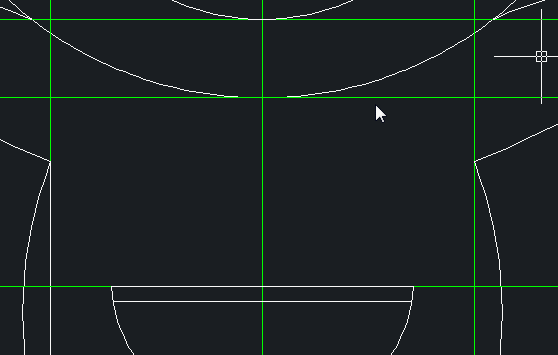

13、接下来是最重要的四次元百宝袋，简单的直线和ARC圆弧。

14、铃铛，两个圆形的组合，记得遮挡关系做TR修剪。

[wechat key=验证码 reply=回复关键字]15、删除多余线条然后换线条颜色即可完成。[/wechat]
