怎么从其他CAD图纸导入明细表数据

做机械设计的都知道，机械图纸是相对来说比较复杂的。

为什么？因为机械设计往往涉及到很多零件图和装配图。

即便是很小的零件图纸，也是会有指导其生产的明细表。

问题就来了，零件图纸上都有各种各样的基本信息，包括名称、材料、重量等。

那么我们能否在装配图省去再次输入零件信息这一步，直接导入相关的明细表数据呢？

可以的，中望CAD机械版就可以实现。

下面我们用一个实际例子来说明一下。

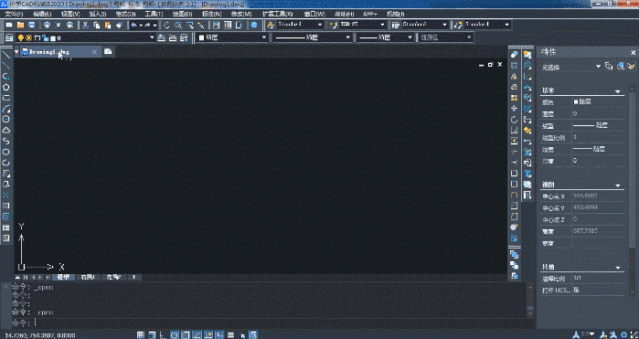

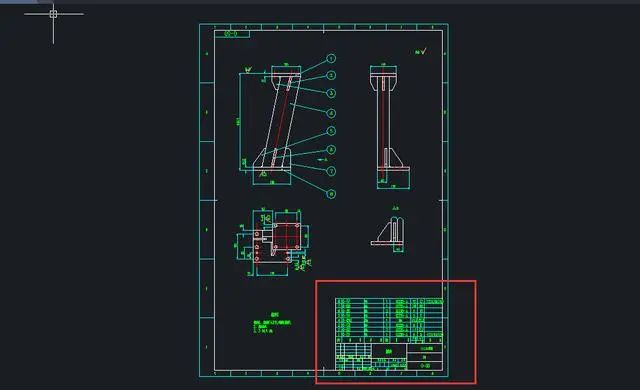

打开一张零件图，大家可以看到右下角标题栏的信息。

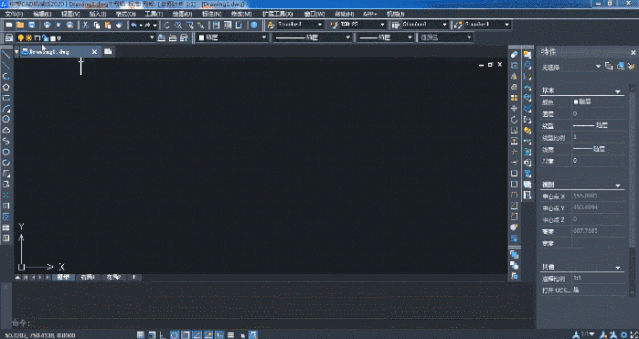

再打开一张装配图，在图中标注一个零件序号。

[wechat key=验证码 reply=回复关键字]

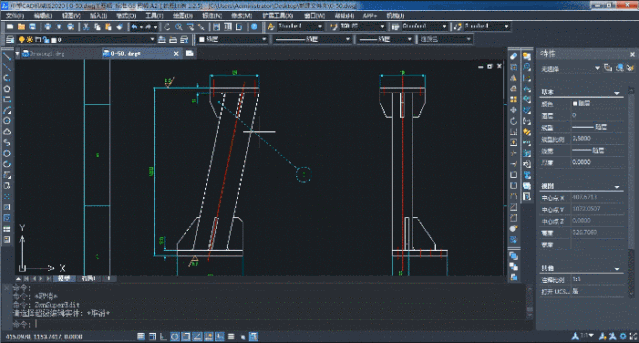

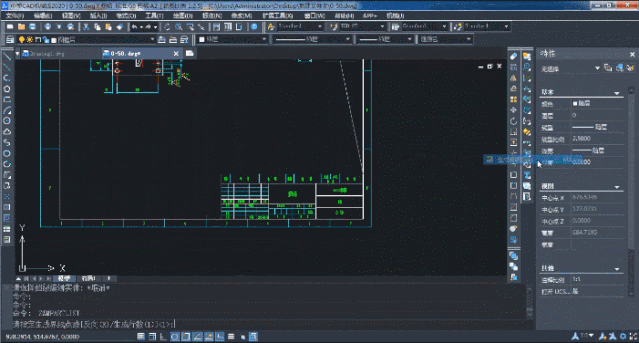

对零件序号进行编辑，用导入dwg的功能，选择零件dwg的图纸，零件图的信息就获得了，把其中的标题栏数据导入进来。

这样这个序号就有了相对应的零件信息。

[/wechat]

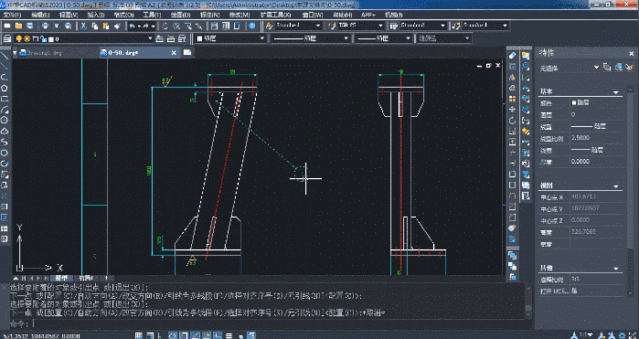

再生成明细表，就可以看到明细表中多了这个零件的详细信息了。
