图纸，出图核心内容之标准页面设置

对使用图集的朋友来说，图页设置绝对是图集出图的核心之一，图集出图本质上就是图页设置发布页面。

▲图片来源于网络、如有侵权请联系作者

标准页面设置教程

▼

▌第一步：新建页面设置

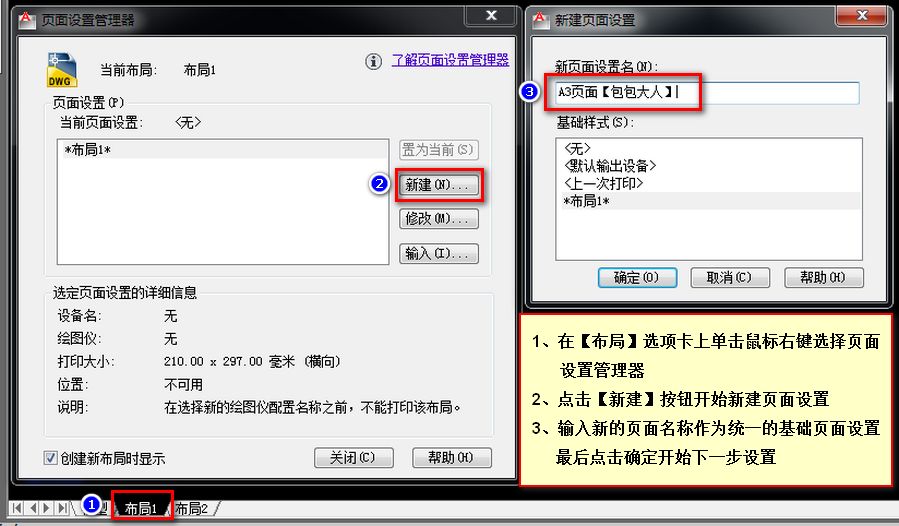

由于图纸集出图模式是每个布局只有一个页面、所以为实现后期可以统一修改页面设置、一定要在布局选项卡上右键新建页面设置、如下图所示：

▲点击图片可放大查看

▼▼▼

▼▼▼

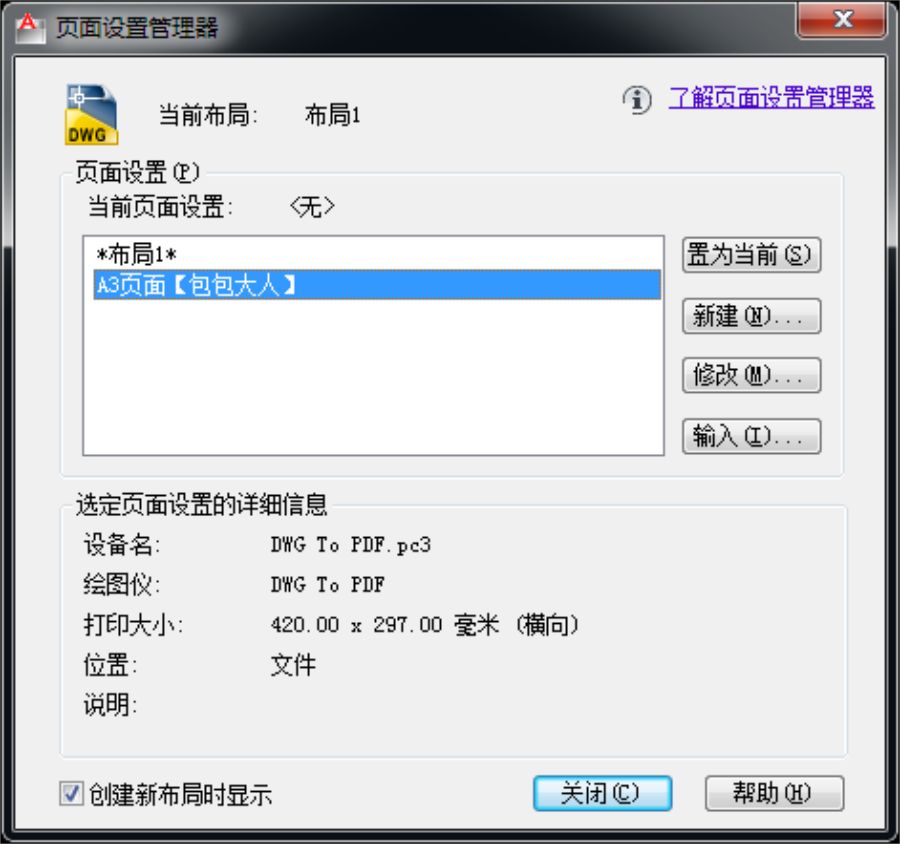

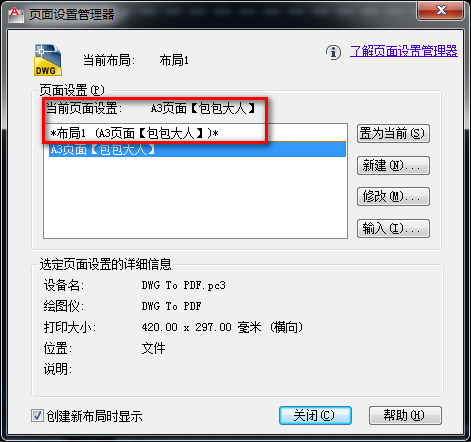

▲新建页面设置完成

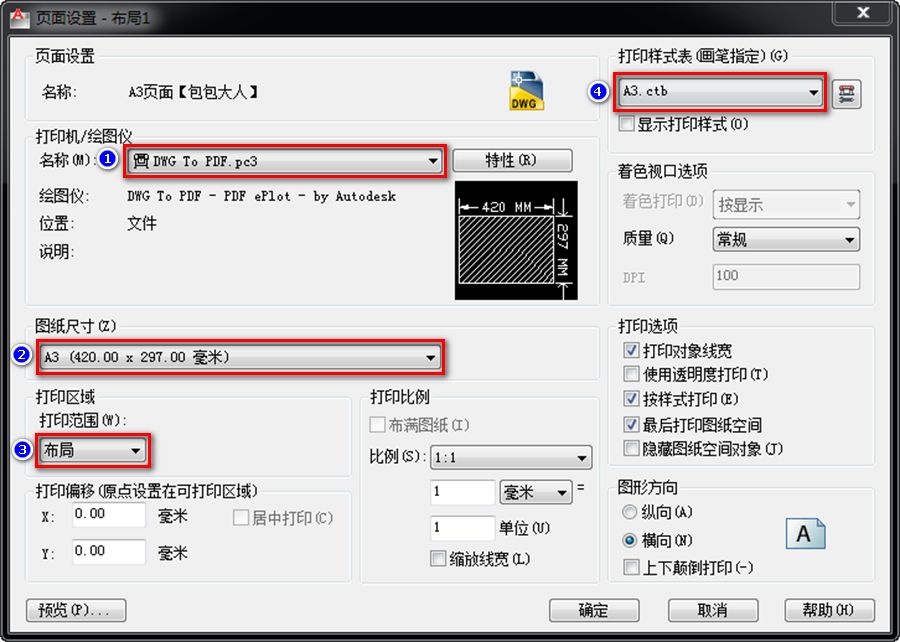

图纸集页面设置要点

✎图纸尺寸

下面是推荐的定制图纸尺寸和设置方法：

✎打印范围

图集出图打印区域一定要选择布局，不要使用窗口或其他模式，否则会造成页面设置区域不一致，导致打印后出现错误。

▌第二步：将页面设置应用到布局

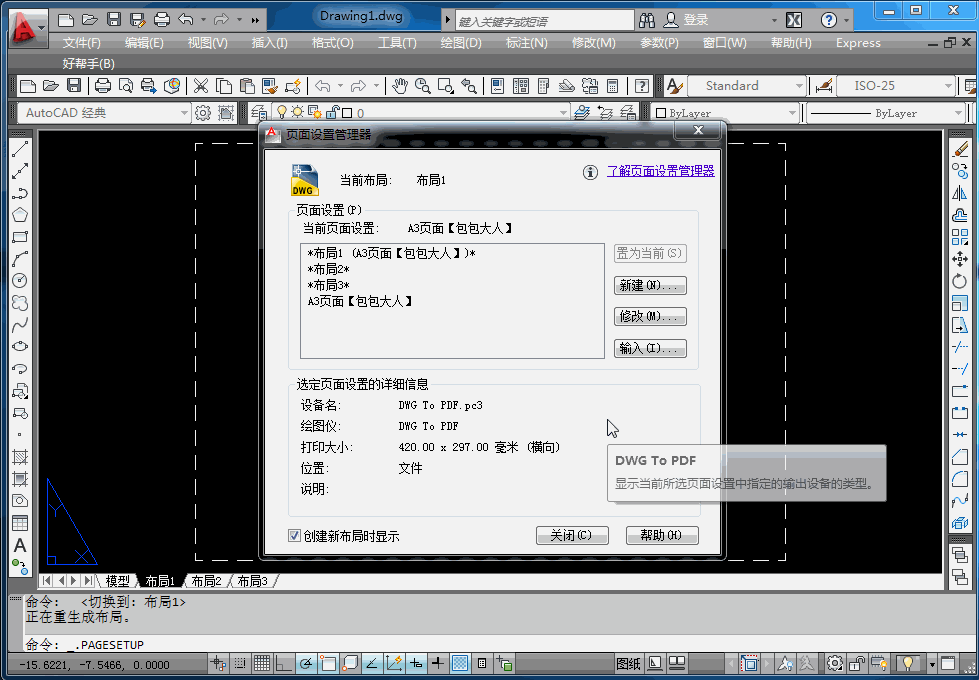

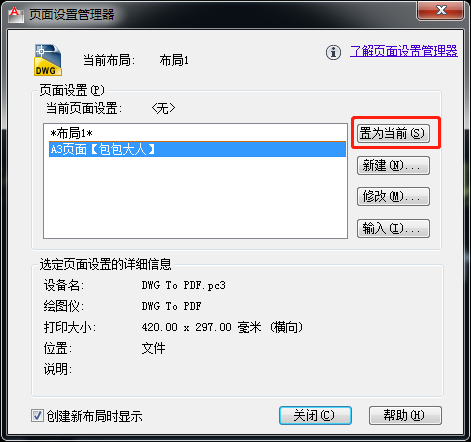

选中要创建的新页面设置，单击“设置为当前”按钮可对当前布局应用页面设置，如下图所示：

▼▼▼

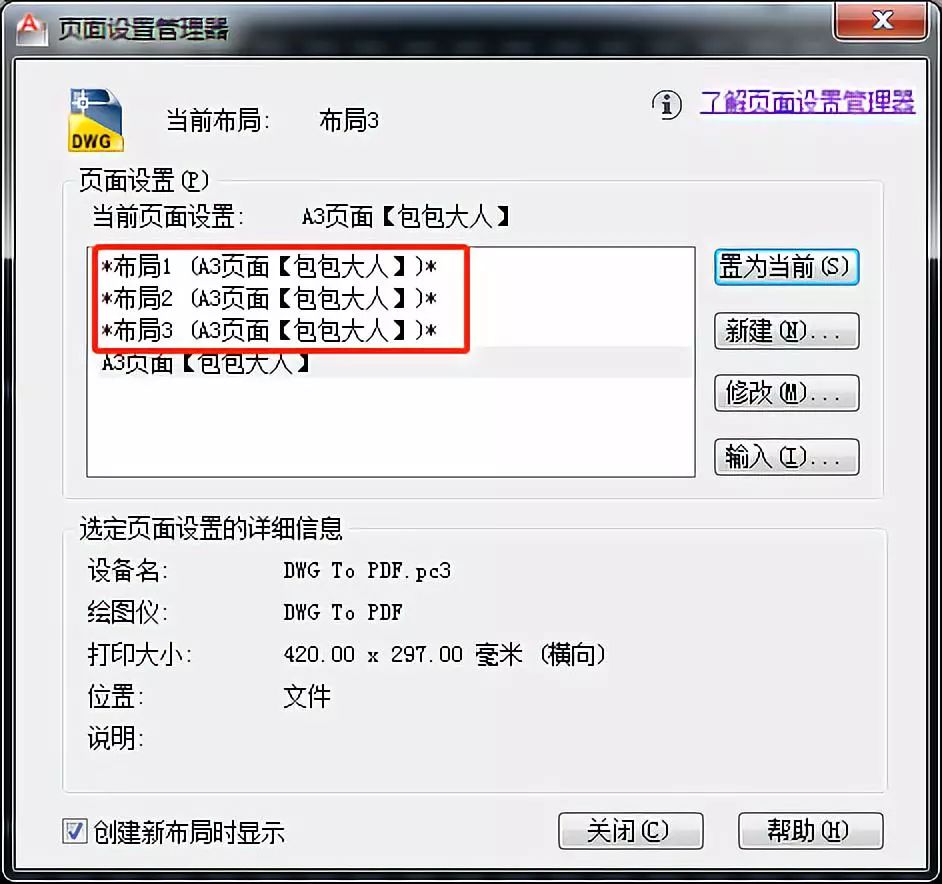

在当前布局之后应用页面设置，相关的页面设置名称显示在布局选项卡名称之后，如下图所示：

[wechat key=验证码 reply=回复关键字]

▲这一步是实现页面设置关联所有布局的核心

▼▼▼

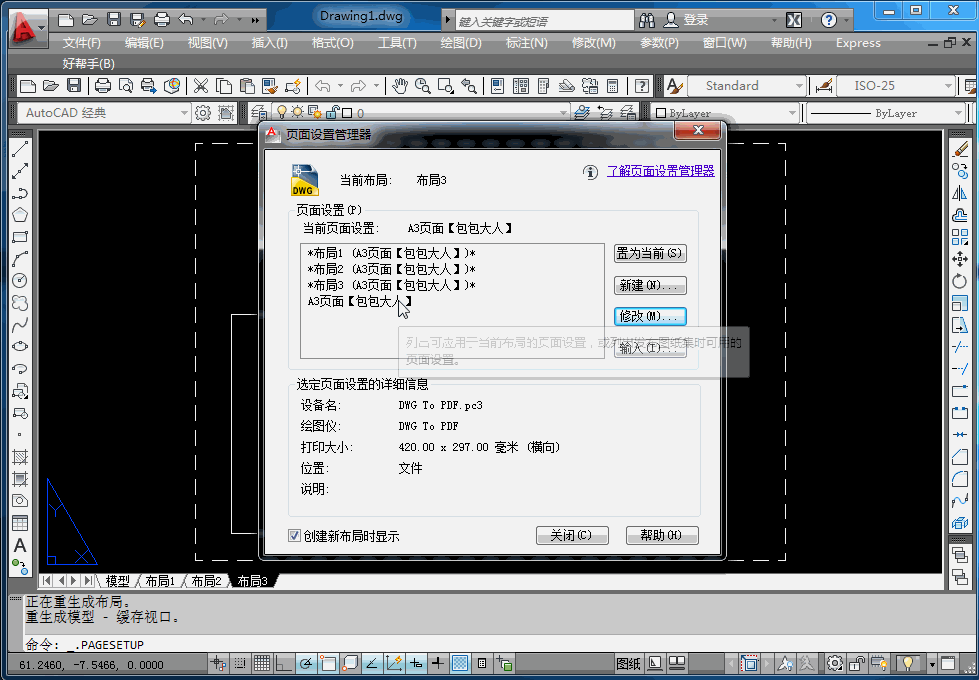

最终切换到其他布局选项卡，将页面设置分别应用到其他布局就可以大功告成了，如下图动画显示：

[/wechat]

▼▼▼

▲最终效果如上图所示

最终为了让大家能了解图集页面设置的重要性，下面给大家演示一下，当我们页面设置发生变化时，页面关联布局的好处。

▲ 只需修改页面设置所有关联布局都会更新
