巨型吊灯的技巧之cad怎么绘制球灯平面图

很多时候我们需要绘制一个球灯作为图集使用，该怎么绘制一个圆形灯的平面图呢？下面我们就来看看详细的教程。

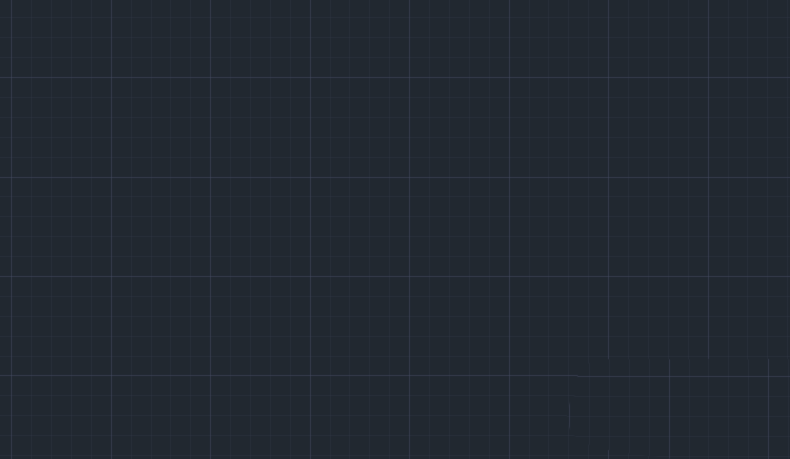

1、打开CAD并新建一张画布

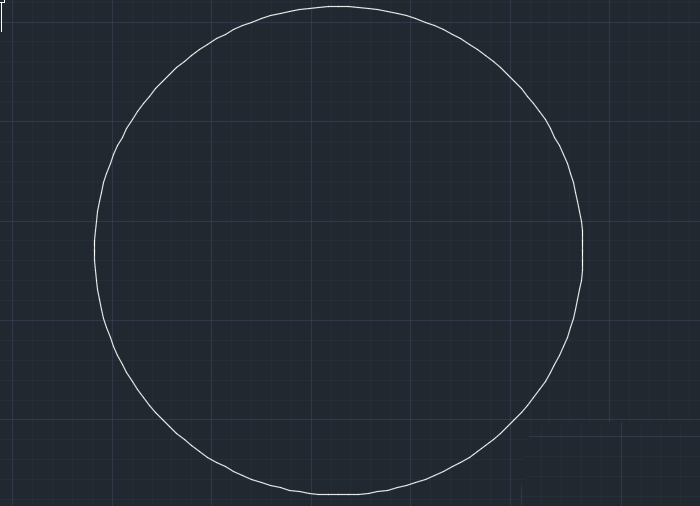

2、然后绘制一个圆形

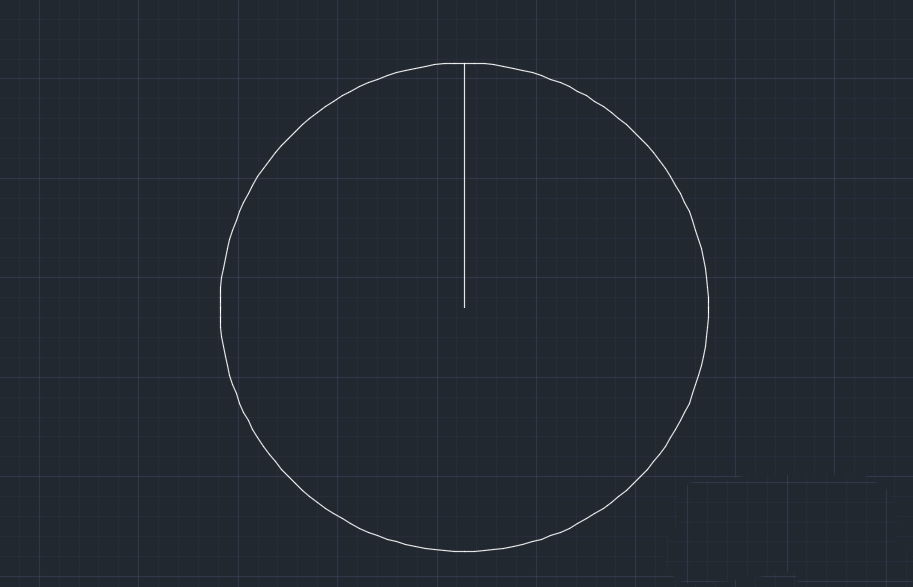

3、用阵列命令在圆形中绘制多条直线

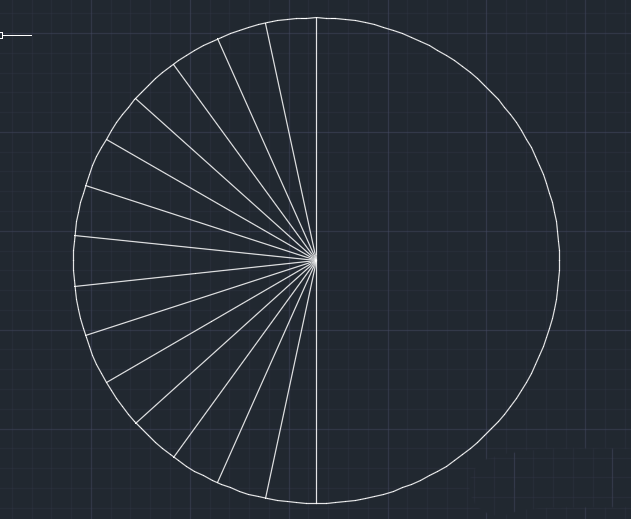

4、然后删除掉右半边直线，如下图：

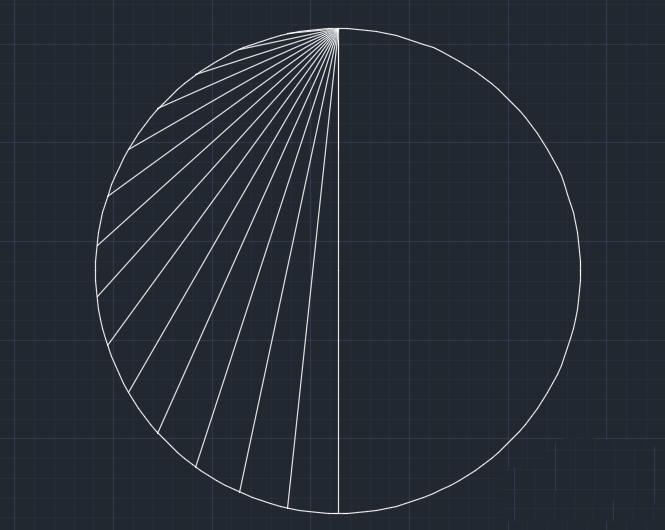

5、利用假点拉伸绘制出如下图形

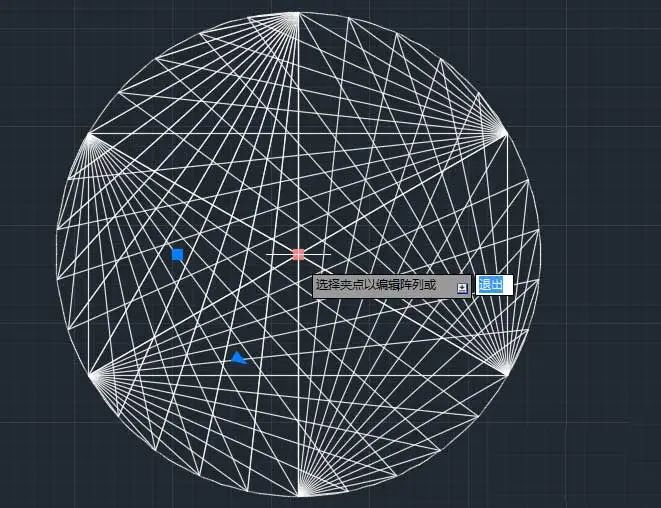

[wechat key=验证码 reply=回复关键字]6、再次利用阵列命令，用全部主线作为对象，仍以圆心为中点，填充整个对象。[/wechat]

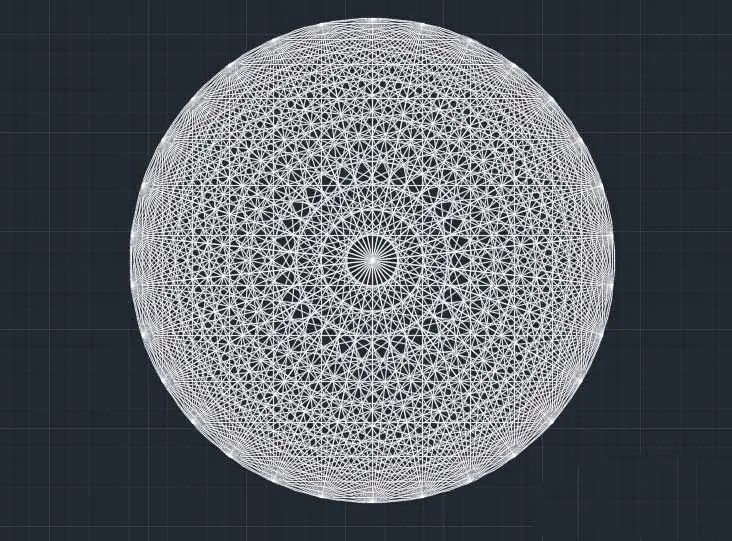

7、最后选择项目，输入数量30（和之前数值保持一致）这样球灯就做好了
