CAD中的扩展工具是很多人可能会忽略的工具。

早前已经说过，CAD扩展工具的由来是根据用户反馈的问题而增加的，这意味着，里面的功能对于用户来说，除了使用频率高之外，还有一点就是，实用。

但往往并没有平常绘图、修改命令这么直观，甚至有一些在特定的场景下才能发挥作用。

今天就跟大家介绍几个扩展工具下的功能，大家不妨耐心看完，说不定能提升不少。

直线总长/弧长总和/面积总和

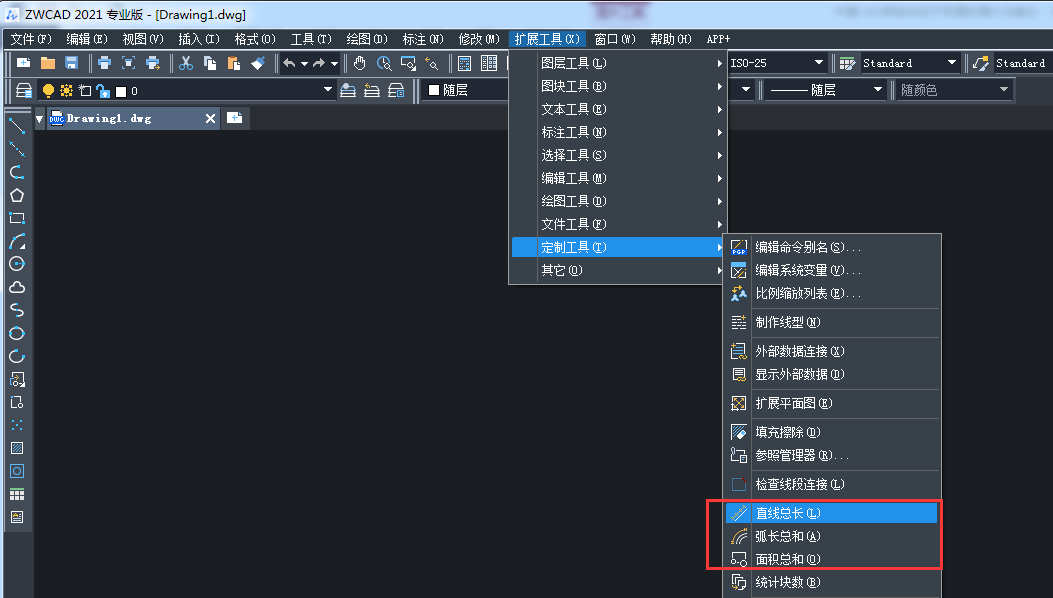

第一组功能是一套测量工具，包括3个小工具，用来计算直线和圆弧的总长度，以及选定对象的总面积。与往常一样，如果你想自动计算总长度或面积，你可能需要运行一个API来完成这项工作，但有了扩展工具功能，你可以很容易地计算出来！

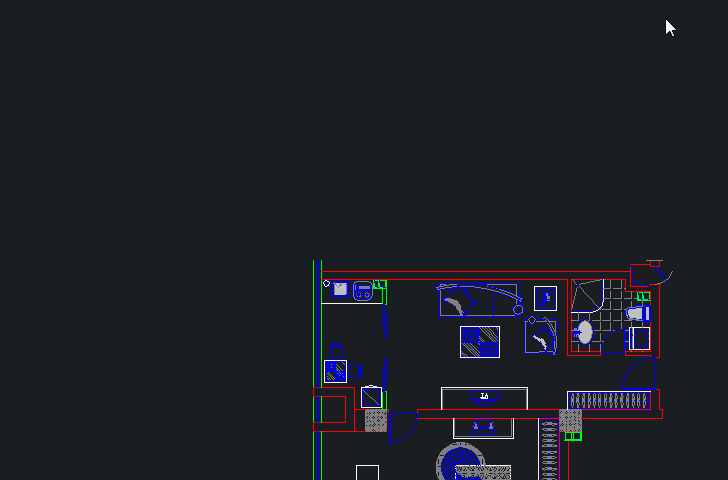

举个例子，假设我们需要计算墙的总长度，应该怎么做呢？你首先想到的可能是分别计算每一个长度，然后用计算器完成剩下的工作。但是如果我们使用刚才讨论过的命令，让我们看看会发生什么。

看到了吗？只有几秒钟的总长度被迅速和准确地算出来，非常的简单！我们可以利用同样的方法来解决弧长和物体面积计算的问题。

删除重复对象

[wechat key=验证码 reply=回复关键字]

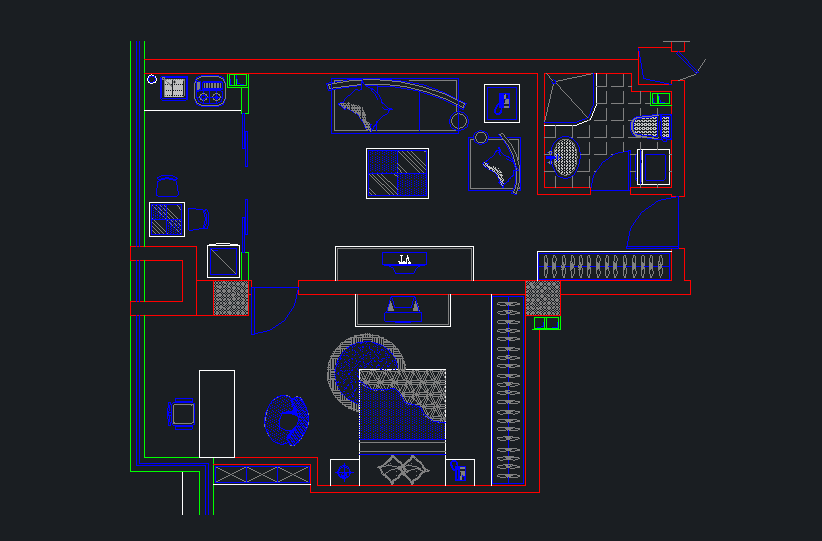

第二个要分享的功能是“删除重复对象”。当我们设计一个特别大的项目时，许多对象会重叠。这种重叠部分不仅会增加图形的大小，而且影响打开和关闭文件的速度，有时甚至会混淆捕捉和修剪等操作。

有了“删除重复对象”命令，这些烦恼都会消失，它会检测到重叠对象并删除它。有人可能会问，如果想保留重叠对象中的一部分，去掉其他多余的，这个命令会删除所有重叠的对象吗？不用担心，中望CAD提供了一个过滤器来根据特定条件选择要删除的内容。

[/wechat]

命令别名编辑器

此功能与快捷键有关，它为编辑命令提供了一个可视化的界面。除了默认的别名外，你可以自定义别名，让我们看看它是怎么工作的。

首先，让我们在功能区中找到“编辑命令别名”按钮并打开窗口。

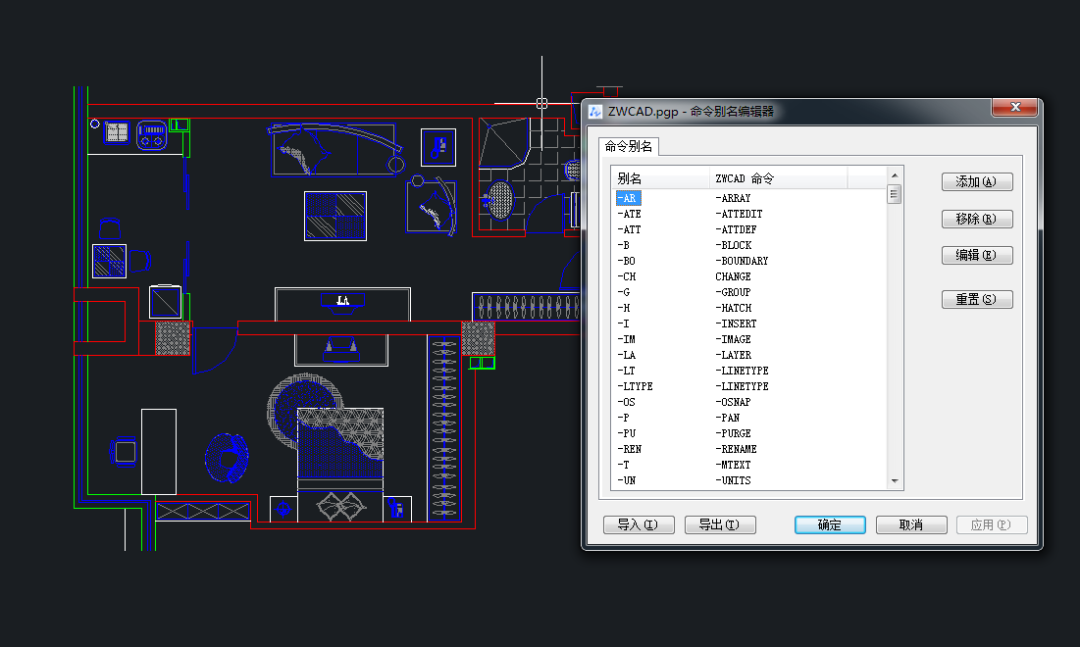

命令的别名会在窗口的左侧全部列出来，你可以在右侧选择添加、移除、编辑、重置这些别名。假设你是一位设计师，在日常工作中会用到有很多命令，那么我们为什么不把常用的命令设置为“1、2、3、4、5”呢？

这样的话，你只需要输入一个简单的“1”来激活这个命令！

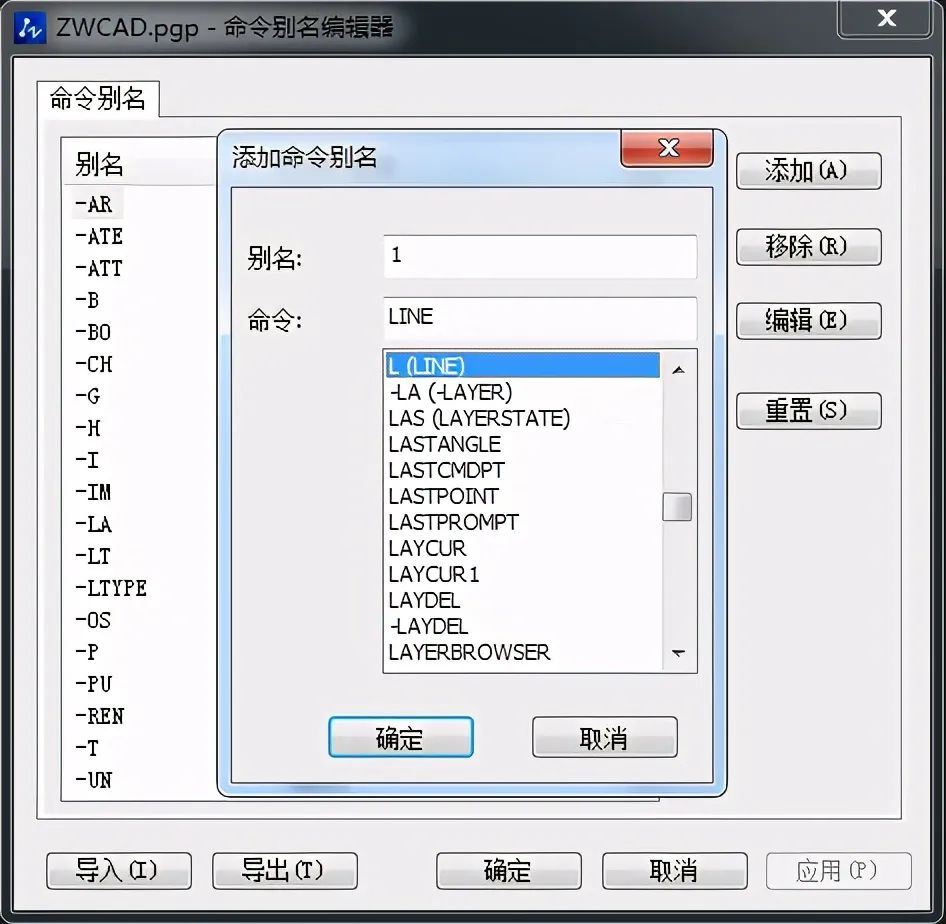

例如，我经常使用“line”命令，所以我决定添加一个新的别名，将别名“1”与命令“line”绑定。

输入首选别名并查找相关命令

更新设置

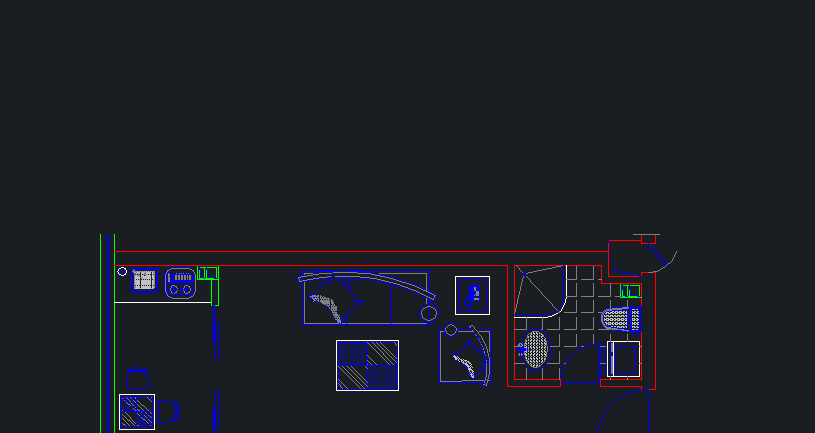

非常好！从这一秒开始，当你在命令行中输入“1”，“line”命令将被激活！当然，你可以通过移除和重置按钮删除或恢复别名。

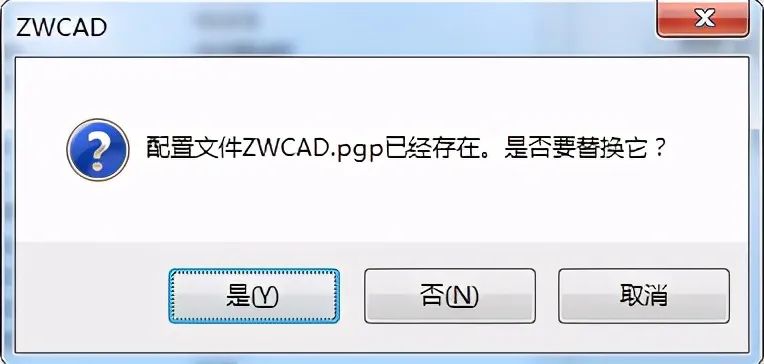

顺便说一下，所有这些设置都可以保存为一个.pgp格式的文件，这意味着该设置不仅适用于你的电脑，也适用于其他装了中望CAD的电脑！无论是在办公室还是在家里办公都很方便。
