如何用CAD简单的设计家居户型平面图

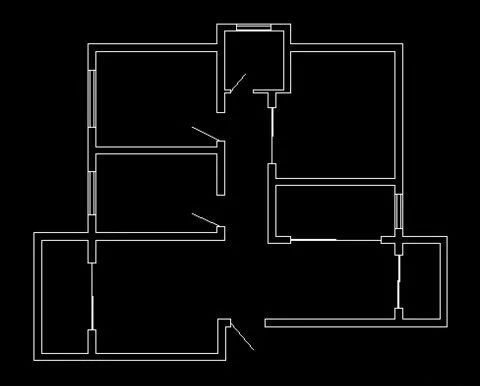

1.安装好CAD后（推荐CAD2008）打开，按照1：1的比例画出户型的轮廓。一般画墙壁的厚度安260mm，大门按照1100mm画，卧室门按照900mm画，卫生间门按照750mm画。

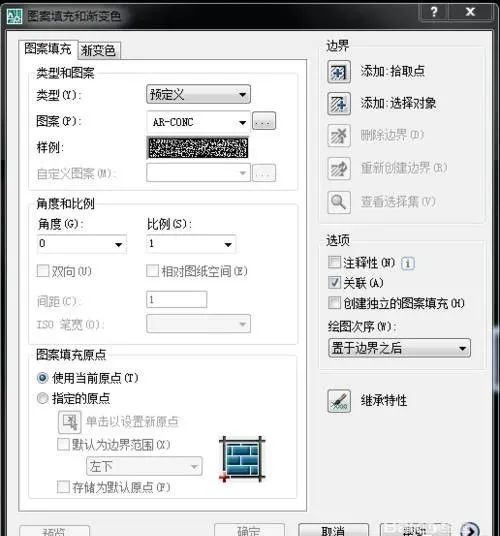

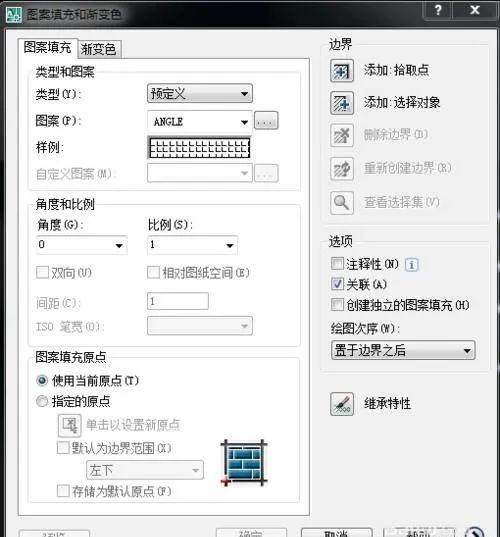

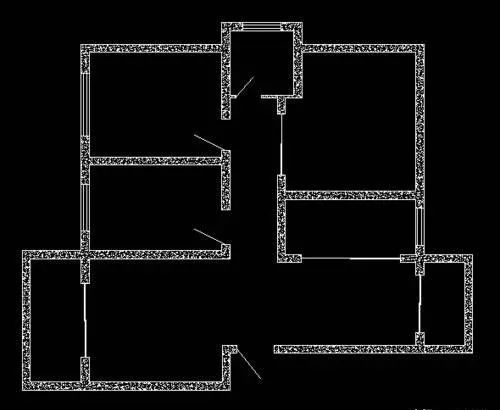

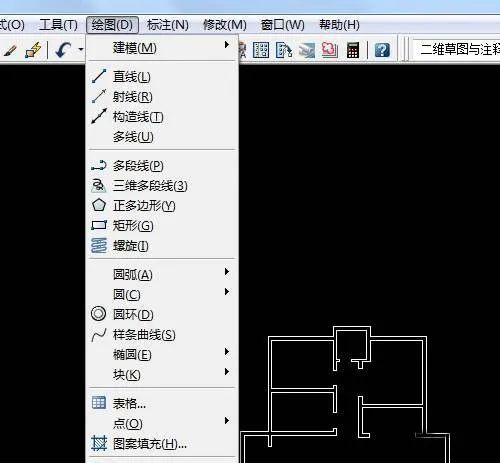

2.画完户型框架后，对墙壁进行填充，选择“绘图”中的“图案填充”，在“图案”选择框里选择AR-CONC，然后添加拾取点，把十字光标放在墙壁线中间，点击、确定。

[wechat key=验证码 reply=回复关键字]

3.下载家具家电CAD块，也可根据自己喜好自己绘图。

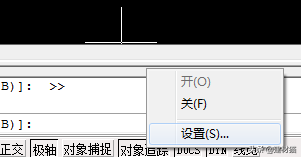

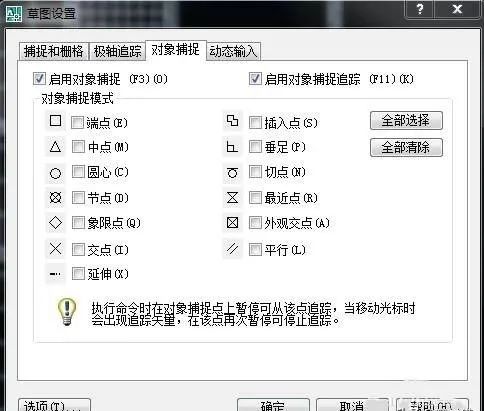

4.设置“草图设置”，取消端点与中点前的对钩。

[/wechat]

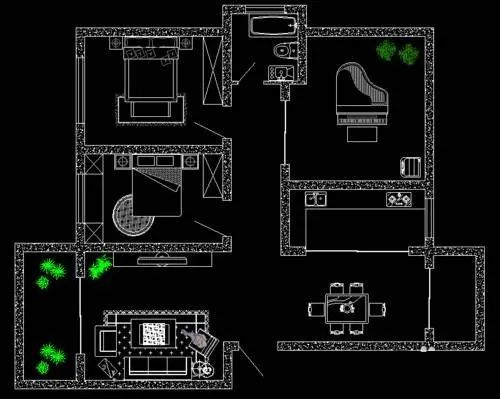

5.把家电家具的CAD块拉入相应位置。
