图纸导入CAD时，经常遇到的10个问题

在工作和学习中，当我们将图纸导入到CAD时，经常会遇到各种各样的问题，毕竟CAD图纸本身就比较复杂。

以下是CAD导图常见的10种问题，就让CAD高手教你导图技巧吧。

01、如何解决CAD版本低，无法打开图纸的方法？

CAD高版本可以打开所有低版本的图纸；CAD低版本不可以打开高版本的图纸。高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本，将低版本转换成高版本，比较复杂，需要第三方软件，也就是版本转换器。

解决办法：

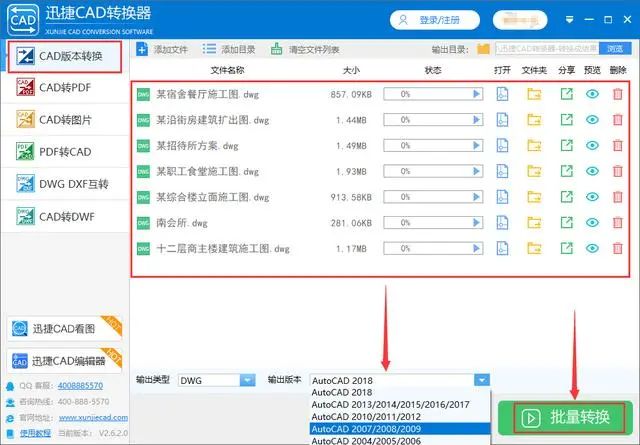

直接使用迅捷CAD转换器就好了，打开这个工具，点击左侧的【CAD版本转换】，将CAD文件添加到转换器上，支持批量添加，然后在下方选择你需要的版本，最后点击【批量转换】即可。

02、如何解决CAD图导入后显示小的方法?

CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小，但是用CAD软件打开，就能正常显示。这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。

解决办法：

用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面中还有一个小点，拉框选中把这个点删除就可以了。

03、如何解决构件与轴网错位问题?

轴网已经识别完成了，开始导入下一张图纸，柱图，可是导入后发现柱的位置全部串了，与识别的轴网位置都不重合。识别后的轴网的坐标原点与导入的图纸的坐标原点不是同一个，所以导致导入的柱位置串了。

解决办法：

当轴网已经识别完后，以后再导入的CAD图，都要进行重新定位，以保证构件导入的位置的准确，点击 ，然后用 捕捉刚导入CAD图的某一点，一般最好是图左下方的交点，然后让这个点与导入的轴网的同一位置的点重合即可。

04、正常显示的构件有时无法导入?

CAD图导入软件后，可以正常显示，但是构件无法导入。有些CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块，如果识别这样的文件，可能会失败。因为虽然能看见墙、梁、板、柱和轴线，但是这都不是属于这个CAD文件本身的，所以读取线条数据的时候一无所获。

解决办法：

通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。找到之后，选择“绑定”然后保存就可以识别了。

05、如何导入有很多张图纸的CAD?

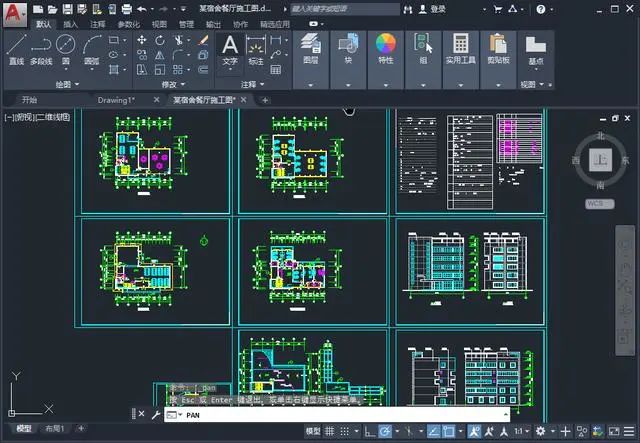

一个CAD文件中，有很多张图纸，这时该如何导入？有些CAD电子图将建筑或结构的所有图纸都设计在一个DWG文件中了，而软件每次只能导入一张图纸，所以一个文件中有很多张图纸软件是无法直接导入的。

解决办法：

将DWG文件导入到图形软件中，然后拉框选中要导入的图纸，这个时候被选中部分显示成蓝色虚线，接着我们拉框将所有图全部选中，因为软件中为我们提供了一个反向选择的功能，所以当选中了一张图，然后在拉框全部选中时，这个时候除了我们刚刚选中的图纸，其他都被选中了。最后点击“删除”即可。这样一次性就把其他不需要导入的图删除掉了，直接导入选中的图纸即可。

06、识别后的柱尺寸与CAD图中标注不一致怎么办?

识别后的柱发现尺寸与CAD图上的标注不一样。该问题目前发现可能有两种原因导致，具体处理方法要具体分析图纸才能确定。

问题原因1：

可能由于CAD文件比例造成的，有些图标注尺寸与其实际尺寸根本不符，而软件在识别构件过程中是按照其实际尺寸识别的，而非标注尺寸，所以导致了识别后的构件与CAD图标注的尺寸不符。

解决办法1：

打开图纸后的第一步就是使用CAD的查询工具 查询图纸的比例。注意：不要查询轴线标注的尺寸!(已经发现有些图纸的标注尺寸与柱截面标注尺寸不成比例的图纸)，查询柱的实际象素与标注的尺寸，记住该比例，例如柱实际尺寸是3600mm，而标注的尺寸是5400mm。那么在导入CAD图时，实际尺寸与标注尺寸的比例直接输入2：3即可。这样在识别后的柱的尺寸就正确了。

问题原因2：

当导入的CAD工程较大时，插入点离系统默认的原点距离过远，导致识别后柱的尺寸发生变化，如实际标注尺寸为400*400，可是识别后是600*800。

解决办法2：

用CAD软件打开文件，然后查看一下原点坐标。

07、没了轴网的情景你该如何处理?

CAD图导入软件后，其他构件显示都正常，可是就是没有轴网。这是因为CAD图中轴网图层被锁定或冻结了。

解决办法：

用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。这个时候我们用鼠标点开即可。这个时候保存文件，导入图形软件即可。

[wechat key=验证码 reply=回复关键字]

08、导入CAD图形后GVD文件的保存。

由于在CAD导图中经常需要反复导入某一部分CAD图形，比如说首层的建筑施工图。

解决办法：

导入CAD图，定位好图形后，点击CAD图→保存CAD图形，将此文件保存为GVD文件，以后要使用的话，直接打开即可，不用重复定位等操作。

[/wechat]

09、遇到预览无法实现的解决办法。

导入CAD图纸时，选中图后在预览界面没有显示。

解决办法：

导致预览无法显示的原因有很多，不过大部分都是因为CAD文件设计时采用块设计导致的。用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击 “分解”功能，把图块炸开。然后保存文件，再次导入图形软件即可。

10.图纸导入软件，软件没有响应为什么？

大部分是因为CAD图纸采用了一些特殊的设计方法，或是图纸中包含了异常的信息或者图纸太大要处理此类情况，需要在CAD软件中做相关的处理。

解决办法：

在CAD中删除图纸的边框线，然后再导入软件中；或者可以输入W（写块）将图纸分割。
