看施工图这一块对很多新手来说都是难题，很多新手都卡在不会看施工图，根本不理解施工图的含义，这里小编就跟你分享一波建筑老师傅的看图技巧，新手小白也能快速看懂！具体都有哪些呢？下面一点一点的进行学习吧！

一、打开CAD施工图

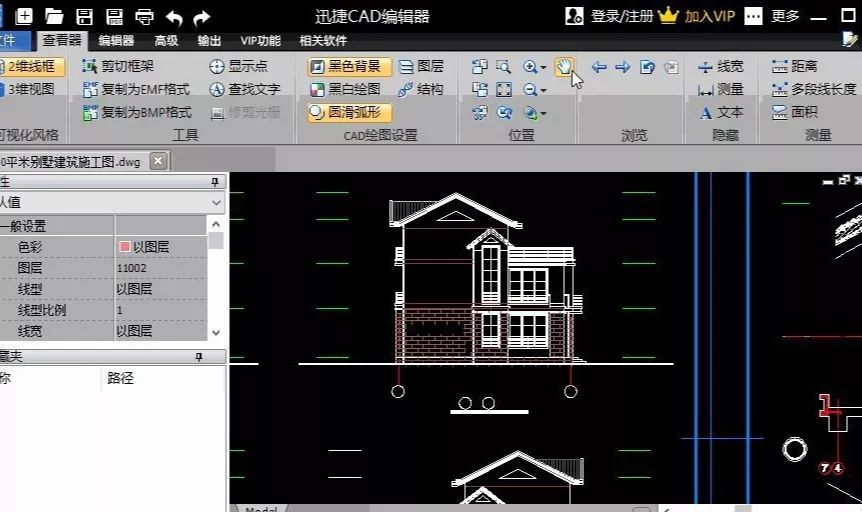

在施工图没有打印成纸质文件的时候属于CAD格式，是一种比较特殊的格式，如何打开呢？可以使用标准版的迅捷CAD编辑器，快速对施工图内容进行查看以及编辑操作，直接在软件功能区进行选择即可。

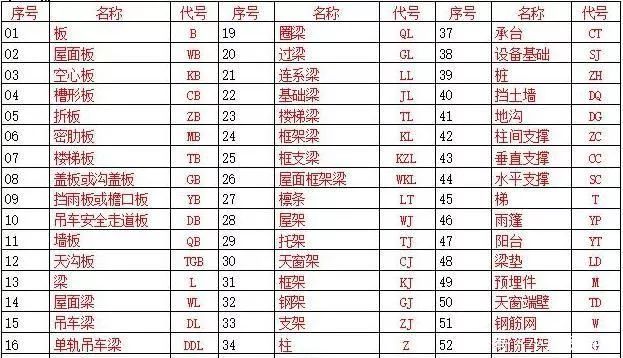

二、施工常见构件代号

三、施工图图纸种类

施工图主要分为三类：建筑施工图，结构施工图、设备施工图。

建筑施工图：建筑总平面图 、建筑平面图 、建筑立面图 、建筑剖面图、建筑详图 。

结构施工图：基础平面图、基础剖面图、屋盖结构布置图、楼层结构布置图、柱、梁、板配筋图、楼梯图、结构构件图等。

设备施工图：施工图、电气施工图、通风施工图 、排水施工图。

四、建筑识图顺序

1、从上往下看，从左往右看

2、由里往外看，由大往小看，由粗往细看

3、图样说明对照看，建施结合看，设备图纸参照看

4、先看全局性基本图，后看局部性详图

五、施工图常用比例

1、建筑制图常用比例

常用比例：

1：1、1：2、1：5、1：10、1：20、1：50、1：100、1：150、

1：200、1：500、1：1000、1：2000、1：5000、1：10000、

1：20000、1：50000、1：100000、1：200000

可用比例：

1：3、1：4、1：6、1：15、1：25、1：30、1：40、1：60、1：80、1：250、1：300、1：400、1：600

2、各平面图制图比例

[wechat key=验证码 reply=回复关键字]

总平面图、土方图、排水图 1：500、1：1000、1：2000

总平面专业断面图 1：100、1：200、1：1000、1：2000

平面图、剖面图、立面图 1：50、1：100、1：200

次要平面图 1：300、1：400

[/wechat]

详 图 1：1、1：2、1：5、1：10、1：20、1：25、1：50

建筑给排水平面图 1：200、1：150、1：100

建筑给排水轴测图 1：150、1：100、1：50

3、建筑结构图制图比例

结构平面图 1：50、1：100、1：60

基础平面图 1：150、1：200

圈梁平面图 1：200、1：500 1：300

详 图 1：10、1：20 1：5、1：25、1：4

六、实践看图操作

掌握了看图顺序以及看图步骤之后，就是进行实践了，很实用的技巧是要养成随手记的习惯，既能解决当下遇到的问题，还能加深对问题的理解，下次就会有经验了。

图纸大概看完之后还要养成反复对照的习惯，来巩固对图纸的理解，这里分享一波施工设计图给大家进行看图的参考。

建筑图直接决定整个工程的施工，是一点不能马虎的，必须仔细认真的看。以上看懂施工的知识技巧，再次拿到施工图是不是觉得豁然开朗了，希望能够给你带去帮助！
