CAD图层技巧，插入层，图层设置小技巧，切换不同图层

0层在CAD中是一个比较特殊的存在。

在CAD中新建一张图纸都会自带一个图层，这就是0层。

一般情况下，大家绘图的时候都会适当分层，当然，也会有删除废弃图层的操作。

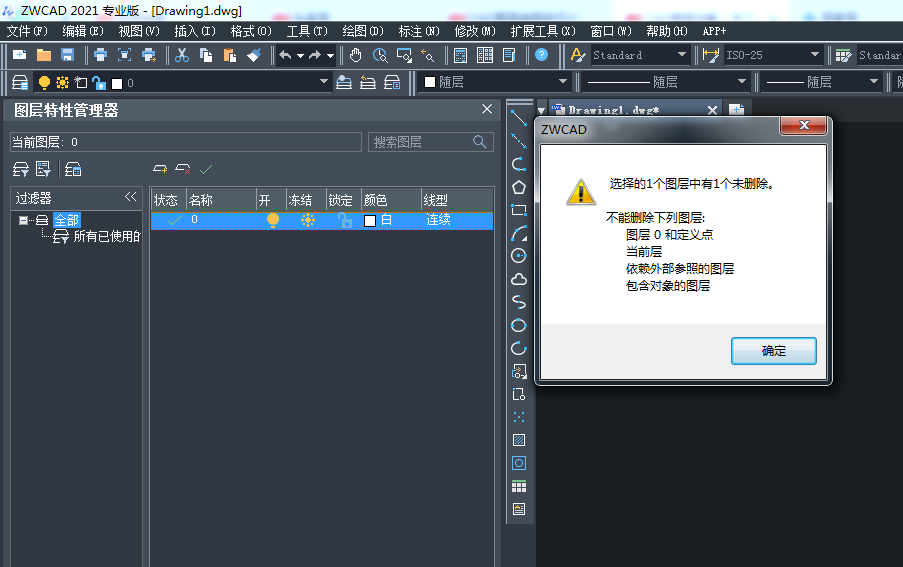

然而，即便你的0层上没有任何图形，也不能删除的。

在这里问大家一个问题，A图纸作为外部参照插入到B图纸中，那么A图纸的0层会使用B图纸0层的属性吗？

会的。

而且，如果你在0层上绘制图形，并做成块，然后把块插入到其他层中，那么你图块中的图形还会是0层吗？

不会，而是属于插入层。

下面通过一个例子具体说明一下，新手小伙伴需要慢慢看。

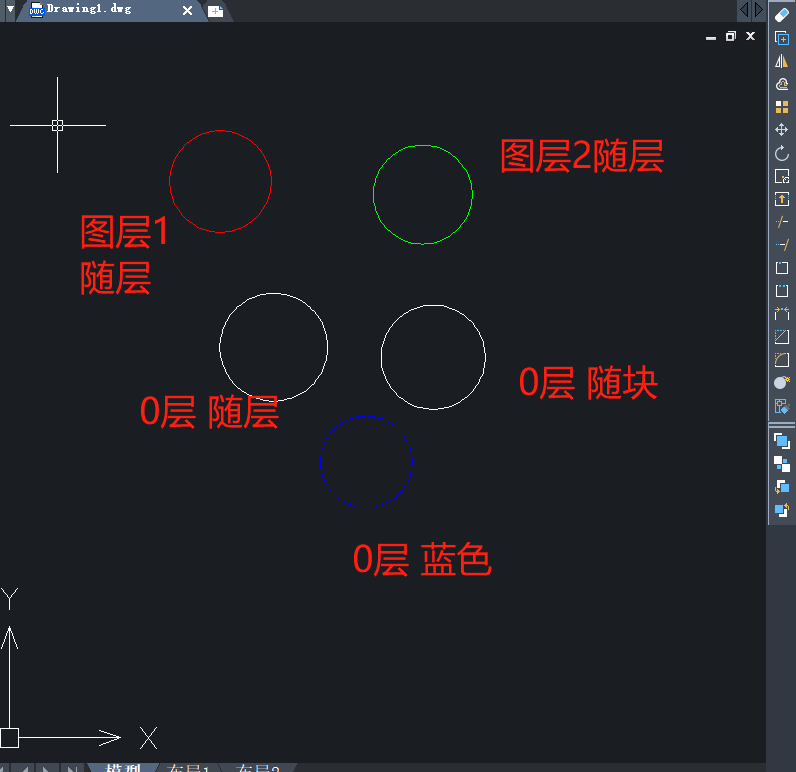

在0层上画三个圆，颜色分别设置为随层、随块和蓝色，在图层1上画一个圆，颜色为随层，图层2上画一个圆，颜色为随层。

选定0层中并进行块创建，对象是全部圆。

创建图层3，并将0层中的块插入。

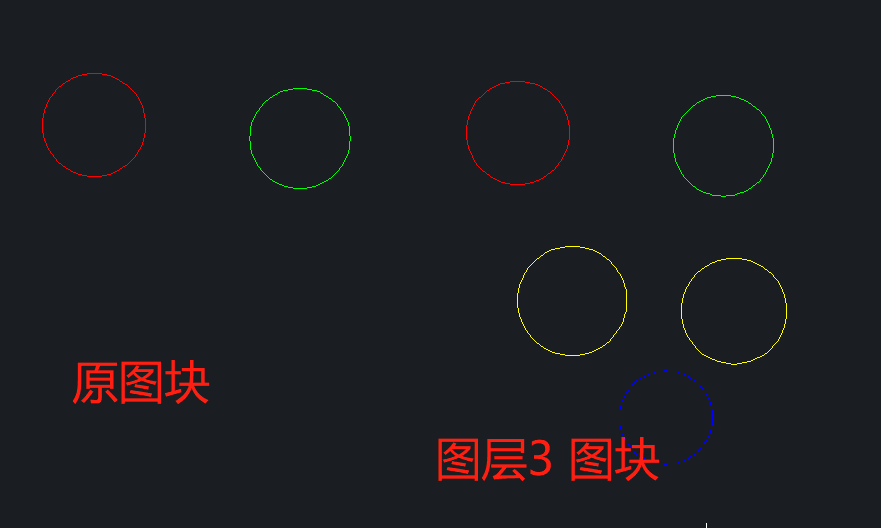

可以看到原来在0层的图形都移动到图层3（图层3为黄色）上，颜色设置为随层和随块的圆的颜色变成了黄色，蓝色的圆虽然颜色没有变，但也在图层3上。

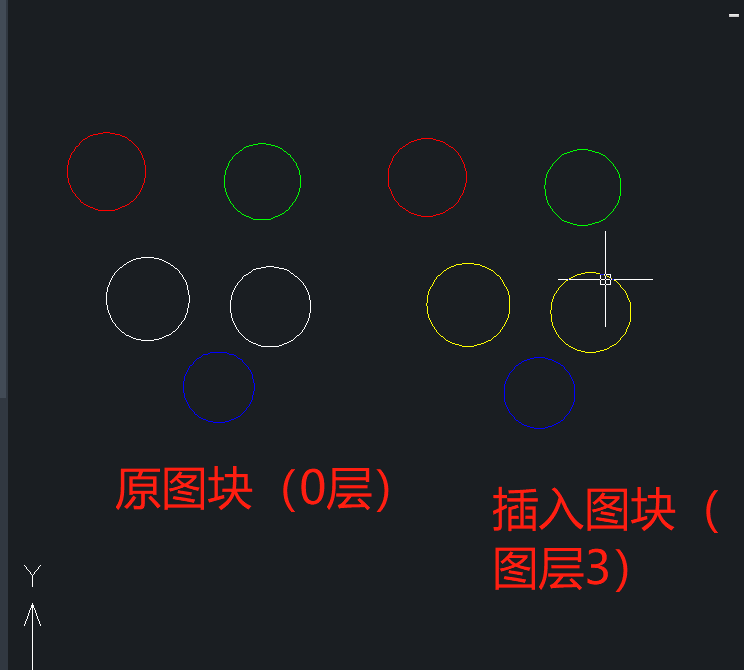

如果在图层管理器中将0层关闭，我们会发现原来在0层上的图块中的下面3个圆都隐藏了，而新插入到图层3的三个圆是显示的。

因此，在0层上创建图块：

1、0层上的图形插入到哪个图层，图形就属于哪个图层；

2、而非0层的图形（绿色和红色的圆）无论插入到哪个图层，始终在原来的图层。

如果不是0层而是其他层做成的图块呢？

那么插入到其他图层之后，图块内的图形依然属于原图层。

非0层对象的图层具有继承性，同样地，线型线宽等也有。

因此，关于图块创建，这里可以给出几点小建议：

1、若希望块对象的图层、颜色、线型线宽都和插入层的图层设置保持一致，就在0层上用Bylayer颜色、Bylayer线型和Bylayer线宽制块。

2、若希望块对象的图层、颜色、线型线宽都和插入层的当前设置保持一致，就在0层上用Byblock颜色、Byblock线型和Byblock线宽制块。

[wechat key=验证码 reply=回复关键字]

新建两个图层分别命名为“AA”“BB”，对应的线形分别为“点状线”以及“虚线”，线宽分别为“0.5”以及“2”；

对应颜色分别为黄色以及绿色，然后关闭图层管理器。在“图层”窗口中“颜色”“线型”以及“线宽”均选择默认的“随层”，则3个不同图层的基础设置已经完毕。

可以通过使用鼠标左键选择图层下拉菜单，然后选择当前图层并绘图。

[/wechat]

如下图：

以面为基础，我们在CAD空白处将设置好的3个图层分别做直线并用文字标注。

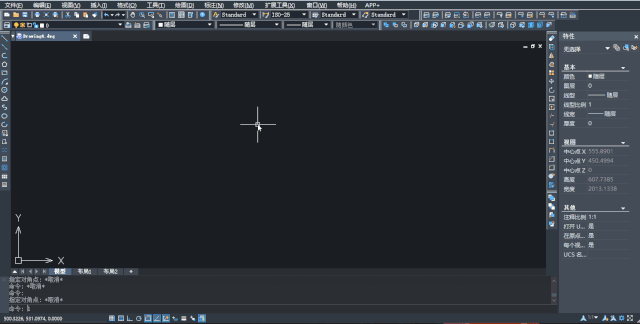

如果目前图层为白色线所在图层，而我们想要快速切换到黄色线所在图层并做图时，我们可以输入快捷键【LAYMCUR】即“将对象图层设置为当前”的命令，选中黄色图层上画的黄色直线，此时当前图层即可快速切换到我们想要的黄色图层。

如下图：
