CAD定数定距等分快捷键使用技巧

对于我们使用CAD的朋友来说，我们平时在使用CAD的时候，肯定会用到的工具那就定数等分或者定距等分，这2个工具都是比较不错的。我们需要掌握并灵活的运用这些工具，对于我们来说，定数等分快捷键是DIV  定位等分快捷键就是ME。

定数等分

1.首先我们学定数等分之前，我们需要先知道一个东西就是点的画法，对于我们来说，点可以直接点击绘图工具然后点击点就可以了，然后再绘图板上点击一下就出现一个点，但是我们确定好点过后，我们会发现按空格键并不能退出，我们需要做的就是按ESC来退出即可。

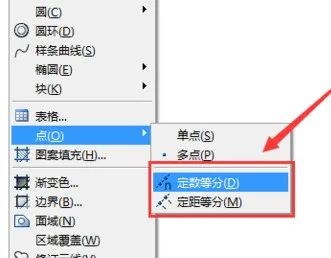

2.我们接下来就是定数等分，对于我们来说，我们可以直接点击CAD上方的工具栏，点击绘图，然后点击下拉窗口当中的点，然后点击定数等分就可以了。

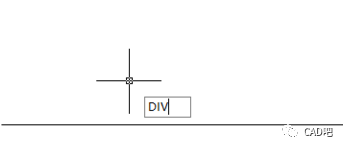

3.或者我们使用快捷键进入也是可以的额，定数等分的快捷键是DIV，对于我们来说一定要记住，平时是经常运用到的一个快捷键了。输入DIV然后按空格键就可以了。

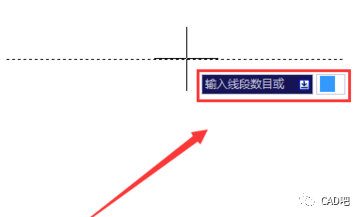

4.然后就是输入分段数目。对于我们来说，这里可以根据自己的需求来输入自己的段数。输入好段数过后点击空格键就可以了。

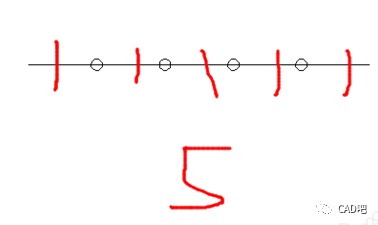

5.这里我们输入的是5,那么我们就把这个直线段分成了5等分，但是会出现4个点哟。一般来说，这个点是看不出的，需要自己改一下点样式才可以的。

6.定数等分的运用对于我们来说比较多的，典型就是我们画石英表的表格就是一个例子。我们需要画一个圆然后12等分就可以直接出来了，非常方便的。

定距等分

1.定距等分的快捷键就是ME。我们直接输入ME然后按空格键就可以了，或者我们直接点击绘图然后选择点，选择定距等分也是可以的哟。

2.然后我们选择目标，可以是曲可以是直线的，然后我们输入我们定距的距离，然后点击确定就可以了，定距等分的弊端就是有的线段不能完全等分，比如210mm的直线，定距为40mm，那么就会剩余10mm。

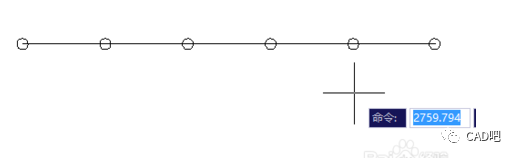

3.比如我们画一条直线为200的线段，然后定距为40，那么我们画出的线段就是下图所示的，每个点之间的间隔为40mm哟。我们的曲线也是可以这样的。

[wechat key=验证码 reply=回复关键字]

点样式的更改

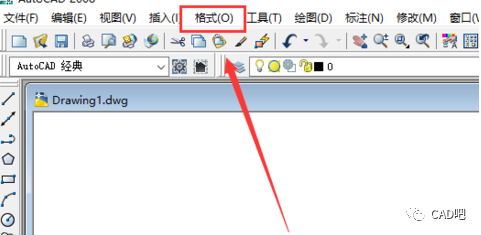

1.对于我们来说，我们这些定数定距的点大家会发现我们是看不见的，那么我们就需要更改的是点的样式，这里我们可以点击工具栏上面的格式。

[/wechat]

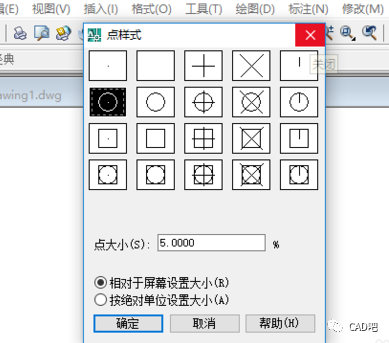

2.然后我们选择点样式，会弹出一个点样式的选择框，我们选择自己需要的点样式就可以了，这里我们如果看不出点的大小的话，我们也是可以增加点大小的百分比的。
