CAD多段线和文字或者打印时显示空心

在CAD中，有时候我们看见文字或者图形变成了空心，或者有些时候对象显示正常但是在打印的时候显示是空心。不同现象出现的原因也是不相同的，下面列举几种情况：

一、文字显示实心，多段线、实体填充、标注箭头显示空心

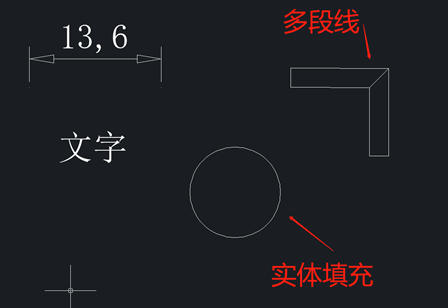

在图纸中，发现文字是实心的，但是有宽度的多段线、实体（SOLID）填充、标注箭头显示是空心，下图所示。

这是因为实体填充的显示关闭了，重新打开即可。设置的方法如下：

1、设置变量和命令

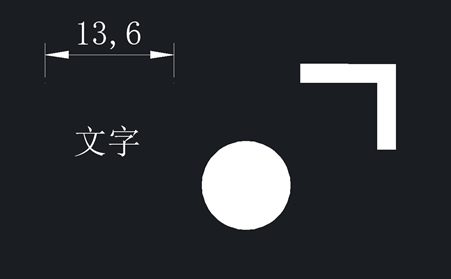

CAD的命令FILL和变量FILLMODE可以开关实体填充显示，输入FILL确认回车，输入1确认回车，填充显示就打开了。但是图形要RE重生成才可以恢复到正常的显示，如图所示。

输入FILLMODE确认回车，输入1确认回车也可以。

2、在选项OP会话框设置选项

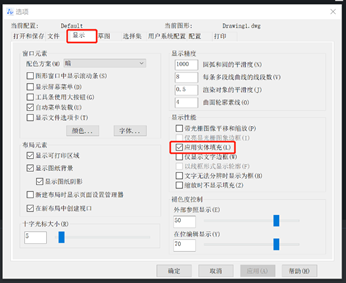

输入OP确认回车，在选项会话框的显示选项卡，打勾“应用实体填充”，如图所示。

二、正常显示，但是打印的时候多段线和实体填充显示为空心

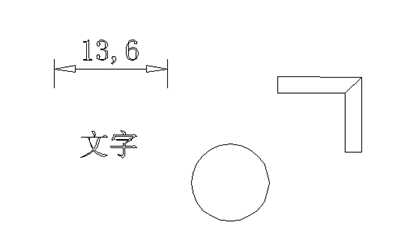

文字、多段线、填充显示都正常，但是在打印的时候多段线及实体填充变成空心了，但是文字及标注箭头正常，如下图所示。

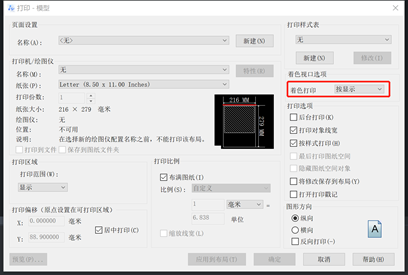

出现这种情况是因为在打印会话框设置了消隐打印，我们再设置为“按显示”即可。

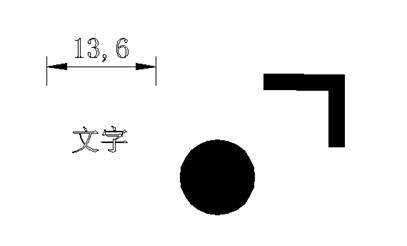

三、 正常显示，但打印时文字变空心

图形的显示是正常的，但我们打印预览或者在打印时发现文字是空心，如图所示。

[wechat key=验证码 reply=回复关键字]

如果只有文字打印时显示空心，是因为变量TEXTFILL设置为0了。所以，将TEXTFILL设置为1即可解决这个问题。输入TEXTFILL确认回车，输入1确认回车，再次打印文字的时候恢复正常。

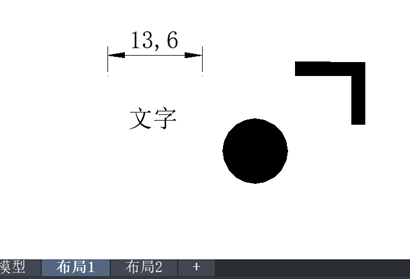

四、模型空间图形显示正常，但是布局空间的多段线和文字、填充打印时显示空心

明明图纸没有设置成消隐模式，FILL和TEXTFILL也设置为1，但是图纸空间多段线、填充、文字打印时却是空心，如图所示。

[/wechat]

打印时：

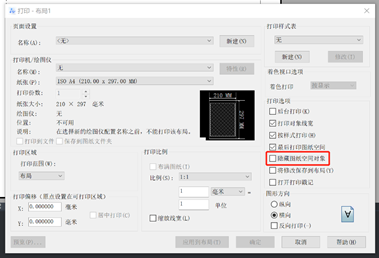

这是因为在打印会话框中勾选了“隐藏图纸空间对象”。

在模型空间中，勾选此项后打印时消除对象隐藏线。在布局空间中，勾选此项后布局大视口中的所有对象都按照“消隐”模式打印，未勾选时按照“线框”模式打印。
