CAD怎么等分一条直线或者曲线

      CAD软件给我们提供了定距等分(measure)和定数等分（Divide）功能，可以按间距或者数量等分直线或曲线，默认使用“点（point）”对象，也能用图块来进行等分，使图块按照设置来规则地排列在曲线上。

定距等分(measure)和定数等分（Divide）功能这两个功能的用法其实非常简单，通常的使用方法有下面两种：

一、利用等分点辅助绘图。

在这种情况下可以直接用“点”等分线段，操作起来也非常简单。在执行定数等分和定距等分之后，按照系统提示来选择要进行等分的线，然后输入份数或者间距就能完成等分了。

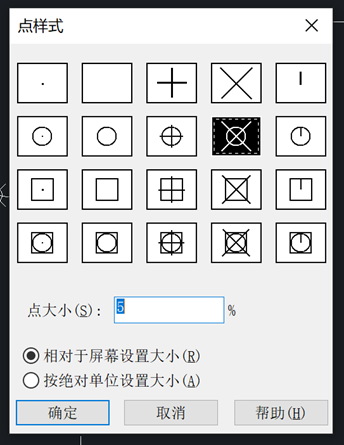

由于用这种方法等分完后的点对象位于线上，看不见，如果要使这些点看得到，就要在菜单选择：格式、点样式，或者输入命令DDPTYPE，设置个能看得到的样式，如图所示。

注意：点大小可以设置两种形式，一个是相对于屏幕设置大小的百分比，一种是按绝对单位设置大小。点显示后的效果如图所示。

如果等分后，希望利用捕捉这些点来绘制其他图形，注意必须将捕捉对话框中的“节点”选项打开，否则是捕捉不到的。

二、利用等分功能在曲线上排布图形

定数等分与定距等分只支持点和图块，如果要排布图形，就要先将排列的图形定义为块，定义块时要注意插入点，因为插入点就是在曲线上排列时候的定位点，除此之外，图块还要取个好记的名字，因为之后要输入图块名。

图块定义好之后，调用定距等分与定数等分命令，选择曲线，输入B选项，确认使用图块来进行等分，接着输入刚刚定义好的图块名，输入块名后会提示：

[wechat key=验证码 reply=回复关键字]

将块与对象对齐？[是(Y)/否(N)] <是>: 输入 y或 n ，或按回车键。

若输入y，块就会围绕它的插入点来旋转，它的水平线会与测量对象对齐且相切。若输入n，块不旋转。

然后根据系统提示输入间距或份数，就排布完成了，如下图所示。

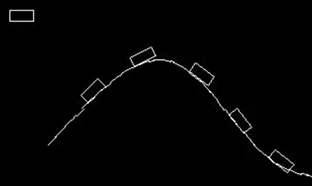

对齐效果：

[/wechat]

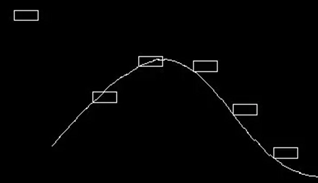

不对齐效果：
