如何使用CAD选择对象的技巧

下面系统介绍一下CAD软件中提供的选择方式。

1、 点选

鼠标任意点取对象的边界，选中的对象将虚线亮显。

CAD也可以选择预览，即当鼠标移动至对象的边界上时，可能被选中的对象将虚线显示，这样我们就能知道选择的对象是不是正确的。

2、 框选

在图纸的空白处点一点来确认选框的交点，接着拖动鼠标，就会形成个矩形框来进行对象的选择。

框选的方式有两种：窗口方式和交叉。从左往右来框选就是窗口模式，图形整体都在框选的范围中才会被选中；从右往左来框选就是交叉模式，图形任一点在框选的范围中就会被选中。

这两种模式有明显的提示，窗口框选的选框为蓝色，而且边界是实线；交叉框选的选框为绿色，而且边界是虚线。

3、 累加选择

CAD默认是累加选择状态，在选择对象的状态的时候，能连续点选以及框选，新选择的对象会被添加在选择集中。

若关闭累加选择状态，那么之前选中的对象会被新的选择对象替换掉。

控制累加选择的系统变量为PICKADD，变量为1和2 时，能累加选择，设置为0时，无法进行累加选择。

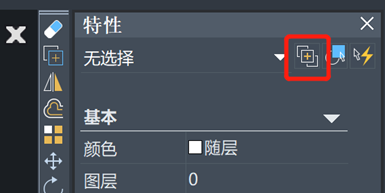

利用特性面板（CTRL+1）的累加选择按钮也能快速切换这个状态。点一下这个按钮，显示“+”号表示打开PICKADD，显示“1”表示关闭PICKADD，如下图所示。

4、 前次

选项是P(Previous)，即在提示选择对象的时候直接键盘输入P回车，就能再一次选择上次选择的对象。

使用P选项前提为之前的选择集已经被确认了，例如选择对象执行了命令后又取消了。若没有执行任何命令，只是选择了对象然后取消了，这种情况的选择集是不被记录的，在提示选择对象的时候输入P回车也不能取之前的选择集。

5、 上一个

选项是L(Last)，在提示选择对象的时候输入L回车就可以选择最新创建的图形。

6、 全选

全选即选择全部对象，利用快捷键Ctrl+A即可全选，在CAD软件中也能在提示选择对象的时候输入all。

7、 删除（反选）

选项为R，在选择集较复杂，比如框选对象之后要去除一些对象的时候，在提示选择对象的时候输入R，然后点选或者框选对象，就能将这些对象从选择集当中删除掉。

还有一种方法可以从选择集内删除对象，按住Shift键同时点选或者框选已被选择的对象即可。

如果先全选，再在选择集内去掉不想选择的对象，就能实现反选。

8、 添加

选项为A，但CAD默认下就是累加选择的状态，所以这个选项用得不多。

9、 组GROUP

若之前用命令Group对对象编组了，那么可以在选择对象的时候输入选项G，然后输入自定义的组名，就能快速选择定义的组。

对象成组之后，点取组内任一对象，对象都会选中。

但若在会话框“选项”的选项卡“选择集”取消了选项“对象编组”，即使编了组，点选组中对象的时候也不会选择整个组。

10、选择类似对象

选择一对象作基准对象，右键菜单点击选择类似对象SELECTSIMILIAR，就能将特性与选定对象类似的对象一次选中。

11，选择子对象

子对象即为复合对象的组成部分，比如多段线的线段和圆弧、三维模型的点、边界、面等，按CTRL键，单击就能选择多段线的线段或三维模型的点、面、边界。

12，快速选择

快速选择能通过设置条件快速地从图中选择所有满足条件的图形。

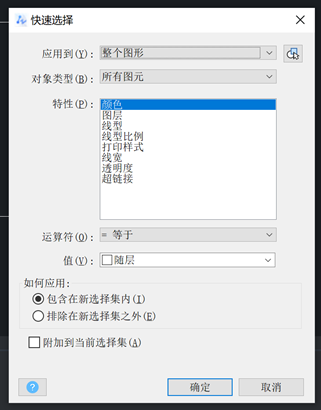

快速选择命令为Qselect，输入命令后回车，会弹出一个对话框，如下图所示。

13，选择过滤器（FILTER）

输入filter回车，调用选择过滤器，

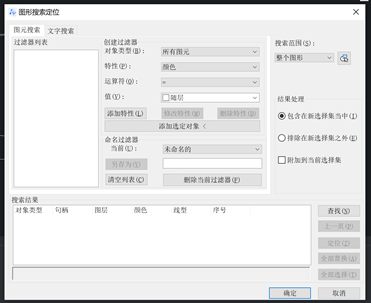

选择过滤器与快速选择有点类似，不同地是，它能设置多个条件，也能从图中对象获取条件，再删除掉多余条件，设置好过滤器后可以进行保存，下次选择时还能再用。选择过滤器对话框如下图所示。

[wechat key=验证码 reply=回复关键字]

14，选择的相关设置

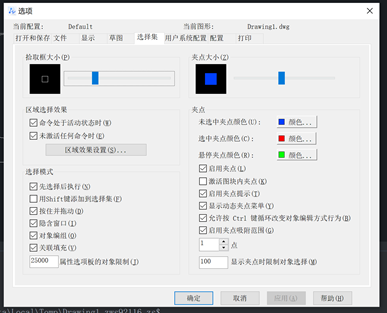

选择相关的设置基本集中在“选项”会话框的选项卡“选择”中，如下图所示：

[/wechat]
