承重支吊架与抗震支吊架的区别

机电系统在日常的工作时，管道在重力满负荷运转时是否有足够的强度将管道固定在结构上是整个机电系统能否正常运转的关键；

当突发地震时，机电系统管道在设防烈度的地震作用下能否保证不跌落，以及有些生命线系统（如：消防喷淋和防排烟系统）能否保证正常运转，也是关乎到保障人们生命财产的重要因素。

而合理的使用承重支吊架和抗震支吊架就能够将这些管道系统合理的、安全的布置在建筑物中。如下图：

本文将对两种不同的支吊架从概念与作用、工作原理等多方面进行阐述，使大家能够直观的了解两种支吊架的区别和联系。

承重支吊架：

1.承重支吊架是以重力荷载为主要荷载的管道固定支撑系统，针对的是管道及设备在重力满负荷运转时将管道敷设在建筑物上的一种固定措施。

2.承重支吊架的形式有很多，主要有：单条管道的承重支吊架、门型多管的承重支吊架、电气系统的承重支吊架、风管系统的承重支吊架、各种管道组合的承重支吊架、各种设备的承重支吊架等等。

3.目前国内在设计时主要参照的是各种标准图集： 装配式管道支吊架（含抗震支吊架）18R417-2； 金属、非金属风管支吊架（含抗震支吊架）19K112；《建筑电气设施抗震安装》16D707-1等。

抗震支吊架：

1.抗震支吊架是以地震力为主要荷载的抗震支撑系统，针对的是遭遇到设防烈度的地震时能将管道及设备产生的地震作用传到结构体上的一种抗震支撑措施。

2.抗震支吊架的形式和承重支吊架一样也有很多种，主要有：单管抗震支吊架、门型多管抗震支吊架、电气系统管道抗震支吊架、风管抗震支吊架、综合管道抗震支吊架、及设备抗震支吊架等。

3.目前国内机电抗震设计主要是参照《建筑抗震设计规范》（  GB50011-2010（2016修订版））第3.7.1强条：“非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接应进行抗震设计。”和第13章及《建筑机电工程抗震设计规范》（GB50981-2014）等规范内容。机电抗震加固的基本原理是：通过对机电管线及设备的地震力进行计算，并对管线及设备与建筑构体的连接进行抗震加固并对其进行抗震验算，使机电管线及设备与建筑结构体建立可靠连接，可将机电管线及设备承受的地震作用全部传递到结构体上，使其遭遇到设防烈度的地震影响后能迅速恢复运转，进而达到减少和尽量避免次生灾害、尽快恢复建筑物使用功能的目的。其主要的设计步骤是对管道及设备进行布点→逐一力学计算及选型→逐点验算直至各点均满足抗震设防要求。

承重支吊架与抗震支吊架的区别

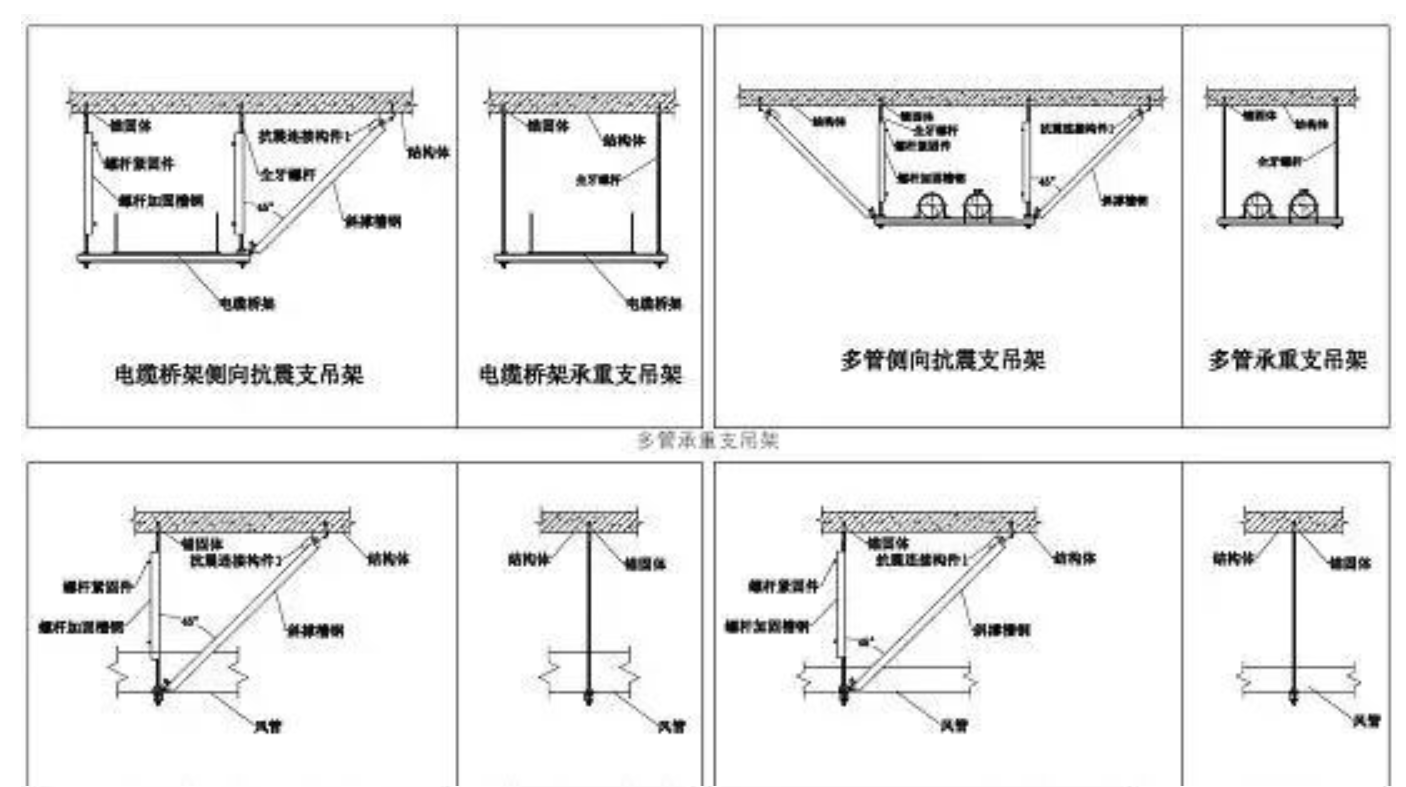

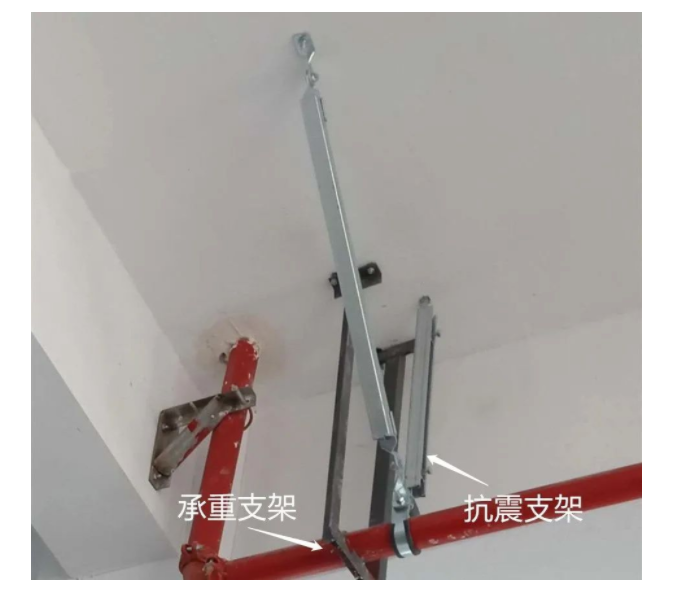

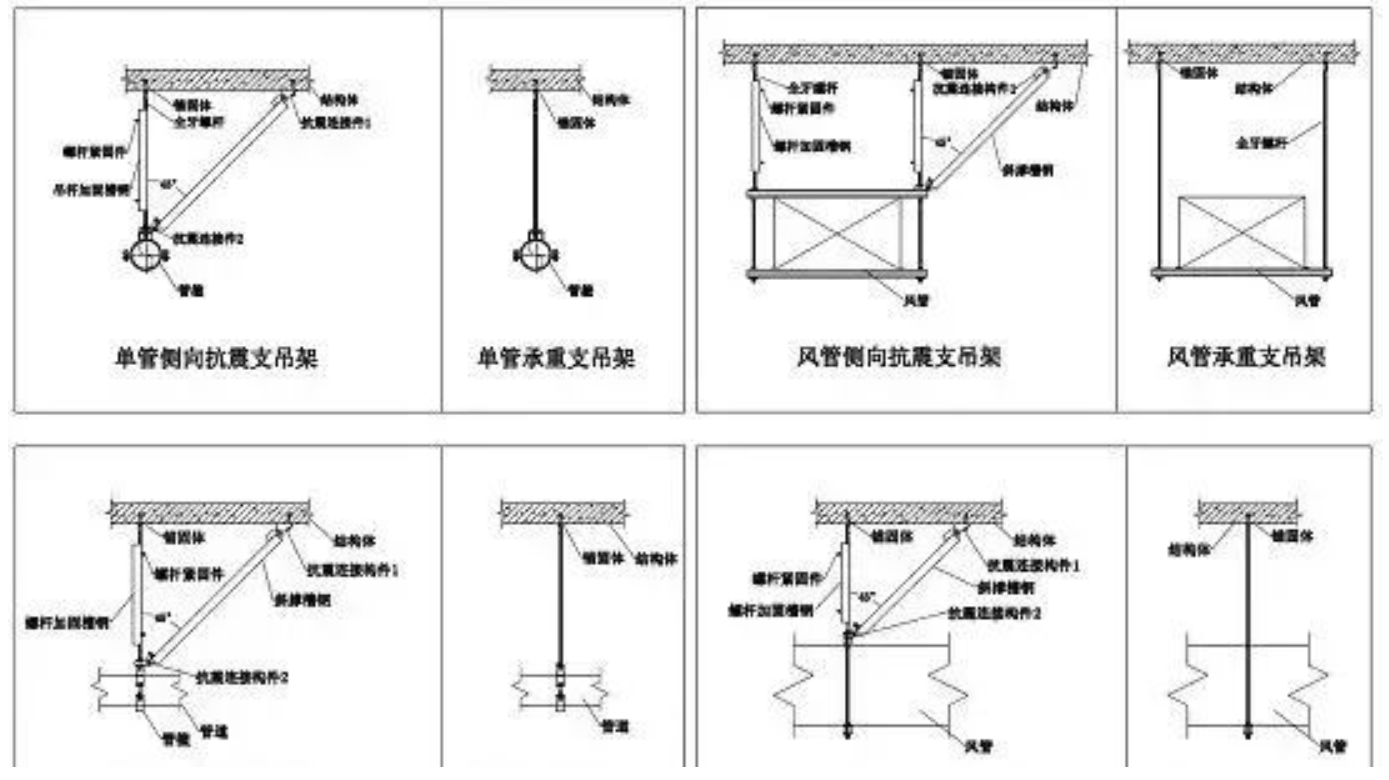

1.以下图示将两种支吊架安装形式进行比较：

2.两种支吊架涉及范围不同：

（1）几乎所有规格的管道都要设置承重支吊架（埋地及埋墙除外）。

（2）抗震支吊架设置范围：

冷热水、消防、等管道系统抗震支撑设计范围：

DN32mm及以上管径的锅炉房，空调机房，水泵房管路。

DN65mm及以上管径的所有管路。

空调、通风、防排烟管路系统抗震支撑设计范围：

所有防排烟系统管道、

直径大于等于0.70米的风管。

截面积大于等于0.38m²的矩形风管。

电力系统管道及电缆桥架系统抗震设计范围：

DN60mm及以上管径的电线套管；、

15Kg/米及以上的电线套管，电缆桥架，母线槽。

3.两种支吊架分析比较：

承重支吊架主要计算管道的重力荷载，在水平方向的力主要以防晃及防机械震动为主。抗震支吊架则以地震时管道所受的地震作用为主要荷载。依据《建筑机电工程抗震设计规范》（GB50981-2014）第1.0.3强条：“抗震设防烈度6度及6度以上地区的机电工程必须进行抗震设计。”对于地震作用，一般地区（地震设防烈度≤8度）只考虑水平地震作用。根据《建筑抗震设计规范》（  GB50011-2010（2016修订版））第5.1.1条规定： 8、9度时的大跨度和长悬臂结构及9度时的高层建筑，应计算竖向地震作用。

https://ke.qq.com/admin/index.html#/v2/course_admin/admin

结论：通过对上述承重及抗震支吊架的分析比较我们可以得知，承重支吊架与抗震支吊架是分属不同系统的，其各自的所承担的任务也不相同，因此在设计时应按照各自相关规范及图集分别进行设置，相互不可替代。
